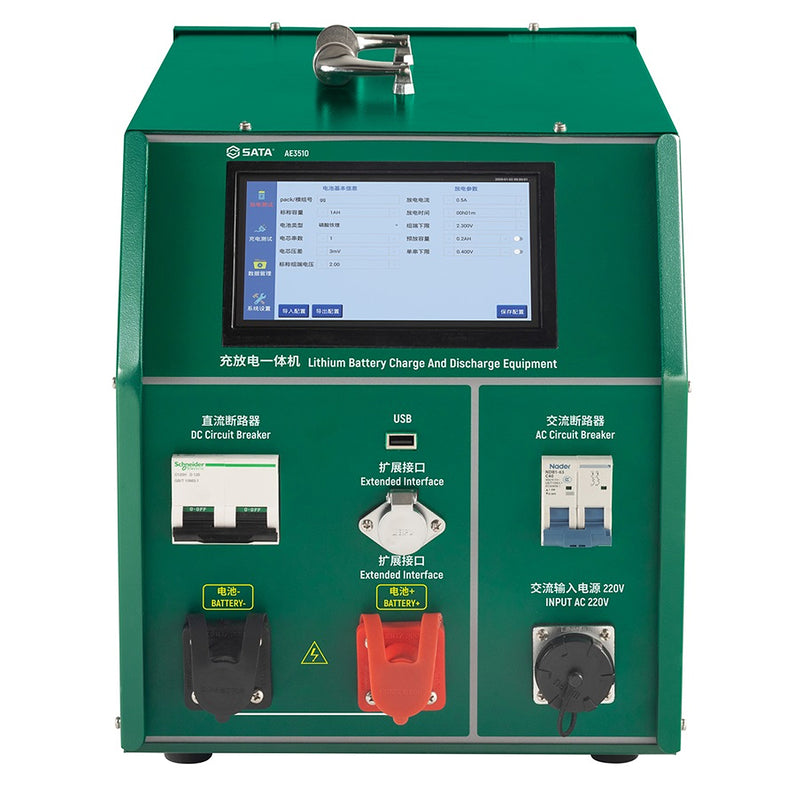

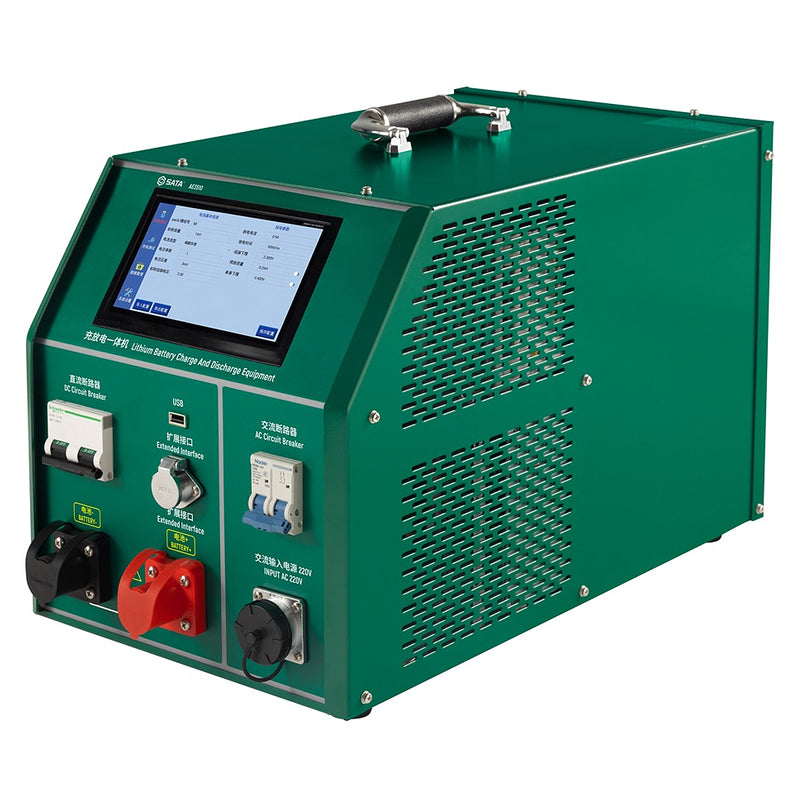

Thiết bị kiểm tra sạc và xả pin Lithium SATA AE3510
Lithium Battery Charge & Discharge Tester
____________________________________
Thông số kỹ thuật
Nguồn cấp: AC 220V, 1 pha 3 dây, 40–60Hz
Màn hình: LCD TFT cảm ứng 7 inch, độ phân giải 800 × 480
Giao tiếp dữ liệu: CAN RS485
Xuất dữ liệu: USB
Bộ nhớ trong: 16GB
Xem dữ liệu: Hỗ trợ xem trước dữ liệu đã lưu trên thiết bị
Giao tiếp thu thập dữ liệu hộp pin: CAN Bus
Giao tiếp thu thập dữ liệu mô-đun: Wire Harness Sampling
Độ chính xác đo điện áp tổng: ≤ ±0.5%FS ±0.3V, độ phân giải 0.1V
Độ chính xác đo điện áp từng cell: ≤ ±0.1%FS ±5mV, độ phân giải 0.001V
Độ chính xác đo dòng điện: ≤ ±1%FS ±0.2A, độ phân giải 0.1A
Dải điện áp sạc: DC 2–285V
Dải điện áp xả: DC 2–285V
Dòng sạc tối đa: 100A
Công suất sạc tối đa: 4.4kW
Dòng xả tối đa: 150A
Công suất xả tối đa: 7.2kW
Chế độ sạc: Sạc dòng không đổi (CC) + sạc điện áp không đổi (CV)
Chế độ xả: Xả dòng không đổi (CC)
Thu thập dữ liệu: Đo chủ động bên trong + thu thập dữ liệu CAN bên ngoài
Bảo vệ bộ pin: Quá sạc, quá xả và quá nhiệt
Bảo vệ thiết bị: Quá nhiệt, quá dòng hoặc mất kiểm soát dòng điện tự động ngắt
Cơ cấu ngắt: DC Air Break
Bảo vệ đấu ngược cực: Có
Cảnh báo: Màn hình LCD + còi báo
Nhiệt độ bảo vệ: Điện trở tải 85°C, bộ tản nhiệt 100°C
Kích thước: 524 × 305 × 393mm
Khối lượng: 23.5kg
____________________________________
Điểm nổi bật
★ Thiết bị chuyên dụng cho kiểm tra sạc và xả pin Lithium, hỗ trợ đánh giá hiệu suất, dung lượng và tình trạng hoạt động của bộ pin trong quá trình bảo trì và sửa chữa.
★ Hỗ trợ điện áp làm việc từ 2–285V, dòng sạc tối đa 100A và dòng xả tối đa 150A, đáp ứng nhu cầu kiểm tra nhiều loại bộ pin Lithium khác nhau.
★ Áp dụng chế độ sạc CC/CV (dòng không đổi + điện áp không đổi) và xả dòng không đổi, giúp quá trình kiểm tra chính xác, ổn định và phù hợp với đặc tính của pin Lithium.
★ Trang bị màn hình cảm ứng TFT 7 inch, bộ nhớ trong 16GB, hỗ trợ lưu trữ, xem lại dữ liệu và xuất dữ liệu qua USB, thuận tiện cho việc phân tích và lập báo cáo.
★ Hỗ trợ giao tiếp CAN Bus, RS485 và thu thập dữ liệu qua dây tín hiệu (Wire Harness), tương thích với nhiều hệ thống quản lý pin (BMS) hiện nay.
★ Tích hợp đầy đủ các chức năng bảo vệ như quá sạc, quá xả, quá dòng, quá nhiệt, đấu ngược cực, kết hợp cảnh báo bằng LCD và còi báo, đảm bảo an toàn cho cả thiết bị và bộ pin trong quá trình thử nghiệm.
