Tay xoay gắn trực tiếp DH dùng cho MCCB và ELCB LS
Rotary Handles Direct Type LS
Thông tin kỹ thuật
Cơ cấu vận hành bằng tay xoay có sẵn dưới dạng kiểu trực tiếp hoặc kiểu kéo dài ra cửa khoang. Cơ cấu này luôn được trang bị khóa cửa khoang, và theo yêu cầu có thể cung cấp khóa chìa ở trạng thái mở (OPEN).
Có 2 kiểu tay xoay gắn trực tiếp: D-handle và N-handle
‣ D-handle: Có thể gắn trực tiếp lên cầu dao MCCB và ELCB (circuit breaker), nút trip được tích hợp sẵn, có thể tuỳ chọn loại chìa khoá
‣ N-handle: Có thể gắn trực tiếp lên MCCB và ELCB (circuit breaker). Cửa bị khóa ở trạng thái OFF, kích thước tay lớn hơn D-handle.

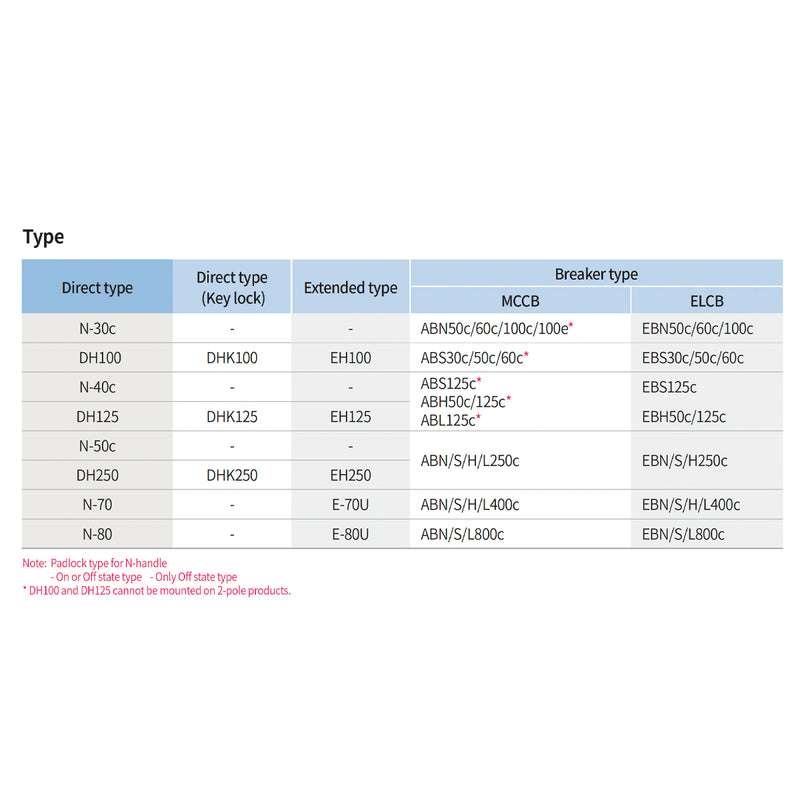

DH100-S thích hợp với framesize ABN50c/ ABN100c/ ABS30c/ ABS60c
DH125-S thích hợp với framesize ABS100c/ ABH50c ~ 100c
DH250-S thích hợp với framesize ABS200c/ ABH200c
‣ Lưu ý DH100 và DH125 không dùng cho cầu dao MCCB và ELCB 2P
Chi tiết kỹ thuật
Xem file đính kèm
