Panme Mitutoyo Series 113 - Limit Micrometers | Panme kiểm giới hạn, trục đo kép
Đây là một thiết kế vô cùng đặc biệt của Mitutoyo với cấu trúc "trục kép" (hai trục đo song song trên cùng một khung) giúp tối ưu hóa tốc độ kiểm tra hàng loạt
1. Đặc điểm cốt lõi: Thước đo giới hạn Đạt/Không đạt (Go/No-go Gage)

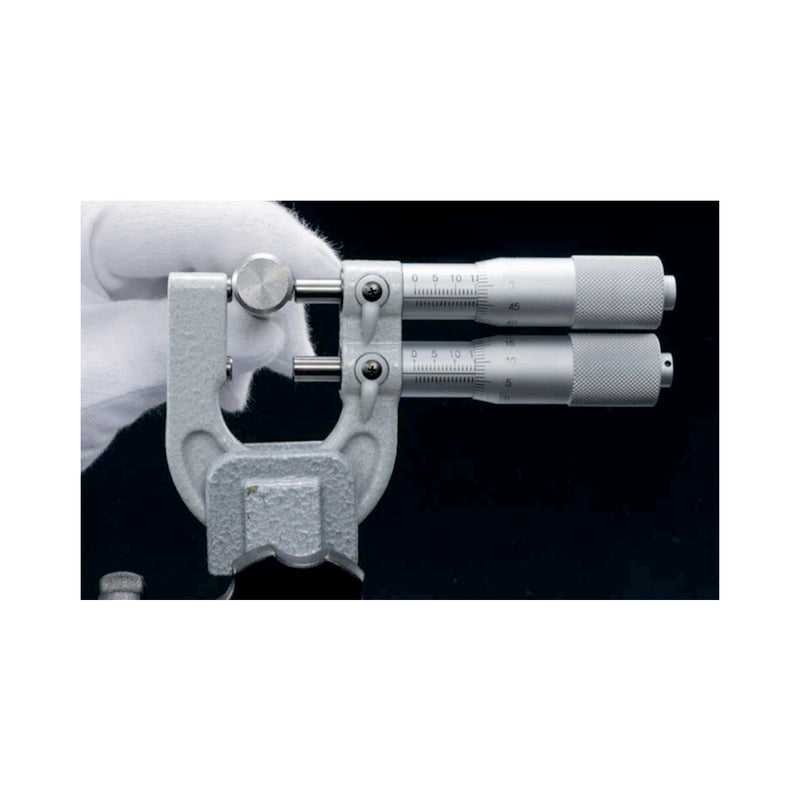

Khác với tất cả các loại Panme thông thường chỉ có một trục đo, Series 113 sở hữu hai đầu đo riêng biệt được đặt song song trên cùng một thân thước:
‣ Cơ chế hoạt động: Bạn có thể thiết lập trục đo phía trên theo giới hạn kích thước tối đa (hoặc tối thiểu) và trục đo phía dưới theo giới hạn kích thước còn lại.
‣ Tốc độ kiểm tra nhanh: Khi kiểm tra sản phẩm hàng loạt, người công nhân không cần phải đọc từng vạch số trên thước. Họ chỉ cần đưa chi tiết qua hai đầu đo: nếu chi tiết lọt qua trục thứ nhất (Go) nhưng bị giữ lại ở trục thứ hai (No-go) thì nghĩa là sản phẩm đạt tiêu chuẩn. Nếu không lọt qua trục đầu tiên hoặc lọt qua cả hai trục thì sản phẩm đó là phế phẩm.
2. Các đặc tính kỹ thuật nổi bật
‣ Mặt đo phủ Carbide: Cả hai cặp mặt đo của hai trục đều được gắn hợp kim cứng chống mài mòn, đảm bảo thước không bị sai lệch kích thước sau hàng ngàn lần kẹp nhả sản phẩm liên tục.

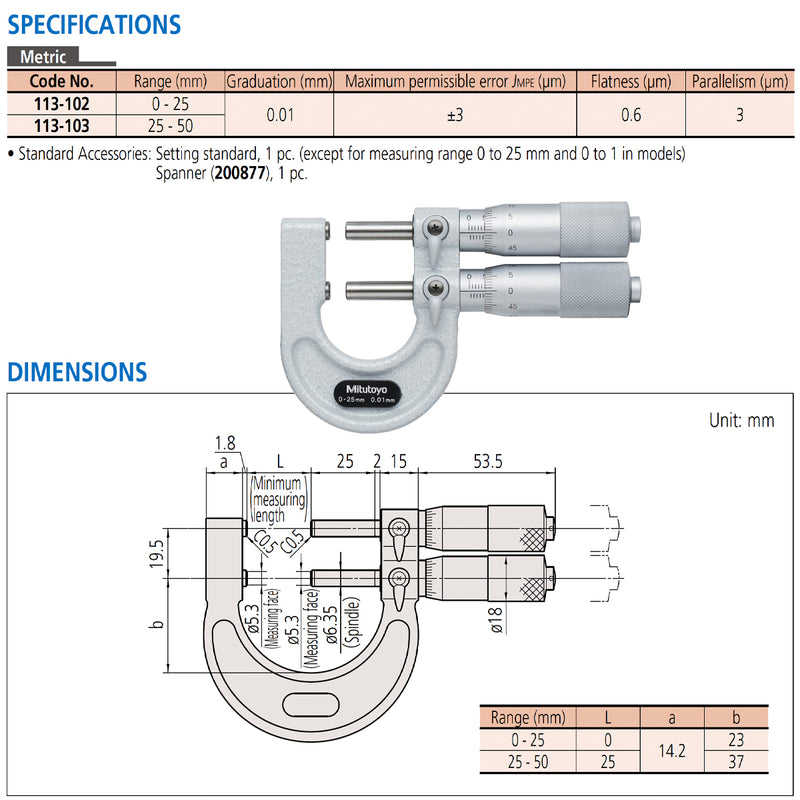

‣ Độ chính xác cao: Thước có độ phẳng mặt đo cực mịn chỉ 0.6 µm và độ song song giữa hai mặt đo đạt 3 µm.

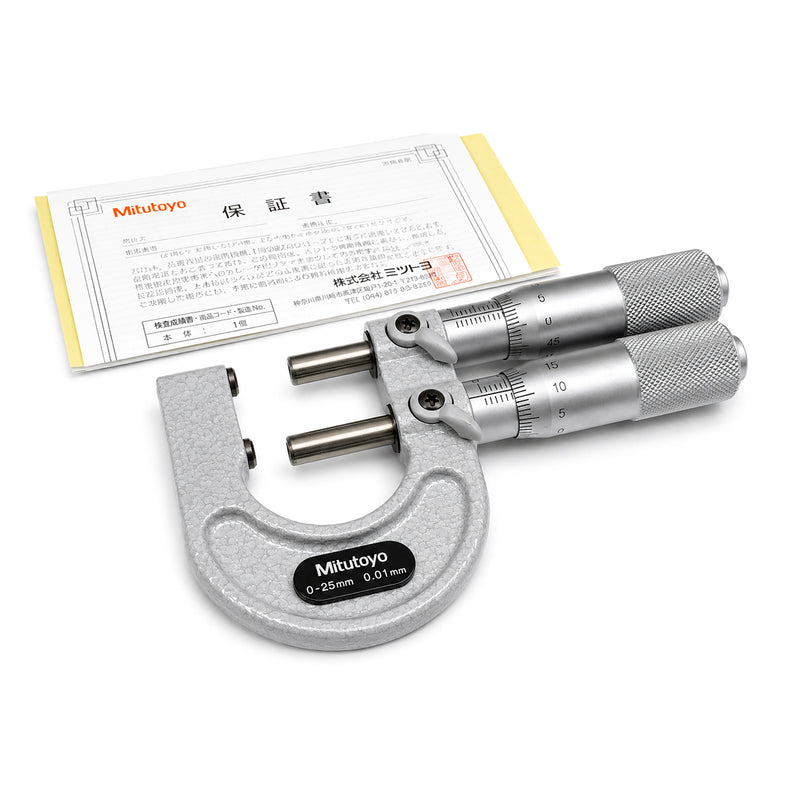

4. Phụ kiện đi kèm
‣ Chìa vặn hiệu chỉnh: 01 chiếc Spanner (mã hiệu 200877) dùng để đảo khóa hoặc hiệu chỉnh vạch chia.
‣ Thanh chuẩn (Setting Standard): Đi kèm 01 thanh chuẩn đối với model 113-103 (dải 25-50mm) để thiết lập điểm gốc ban đầu. Riêng model 113-102 (0-25mm) không đi kèm thanh chuẩn do có thể tự thiết lập điểm gốc trực tiếp bằng cách cho trục chạm mặt tĩnh.
Nếu dây chuyền của bạn cần kiểm tra nhanh kích thước ngoài (đường kính trục, độ dày tấm) của sản phẩm cơ khí ngay tại xưởng với số lượng lớn mà không muốn đầu tư hệ thống đo tự động đắt tiền, Series 113 là phương án kinh tế và hiệu quả nhất.
__________________
Các phiên bản:

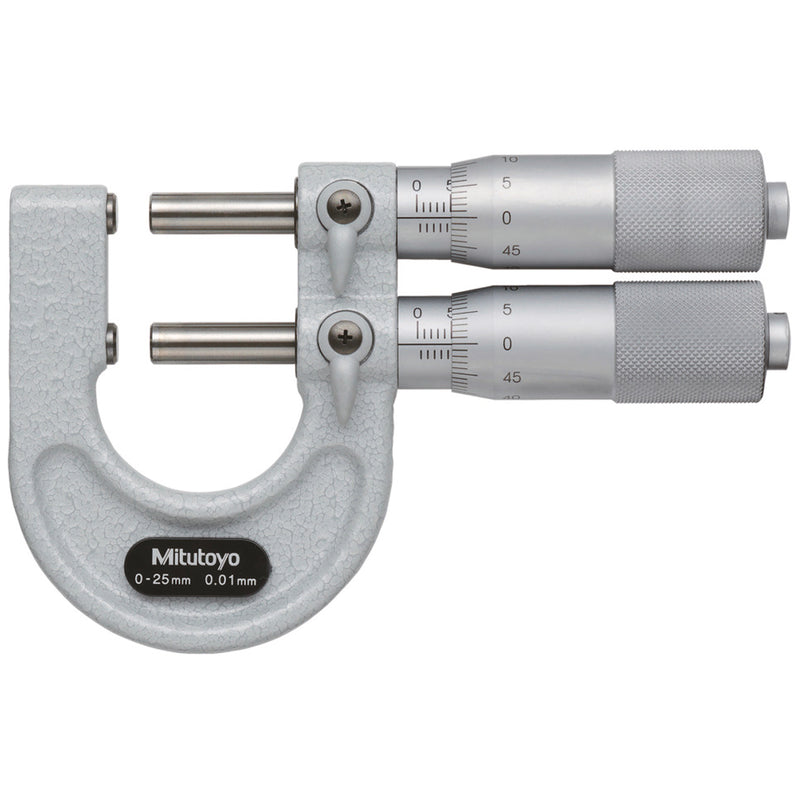

‣ Mã 113-102 Dãy đo 0 - 25 mm Sai số ±3 µm

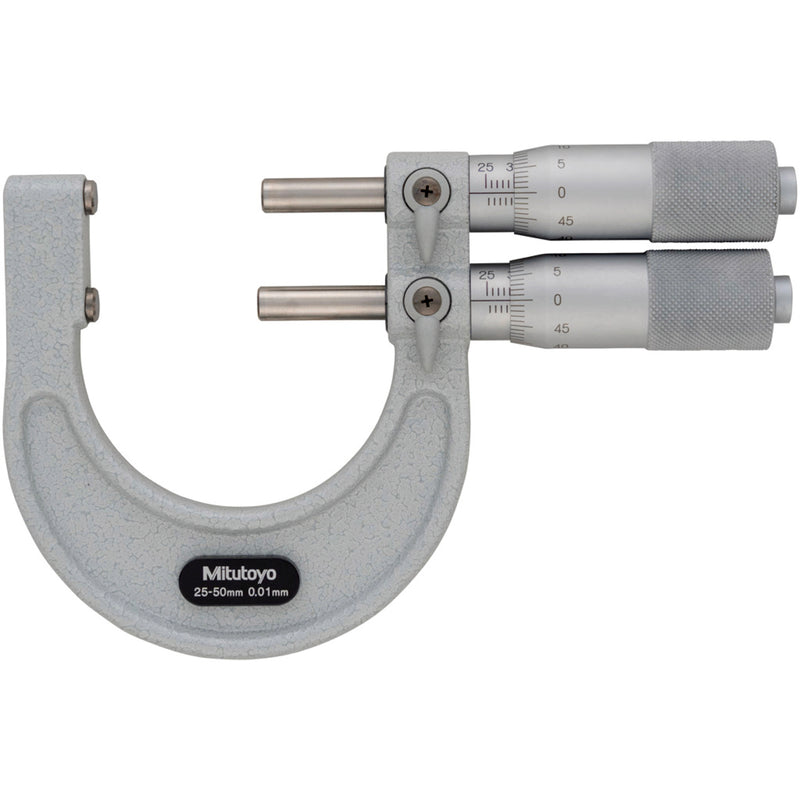

‣ Mã 113-103 Dãy đo 25 - 50 mm Sai số ±3 µm
