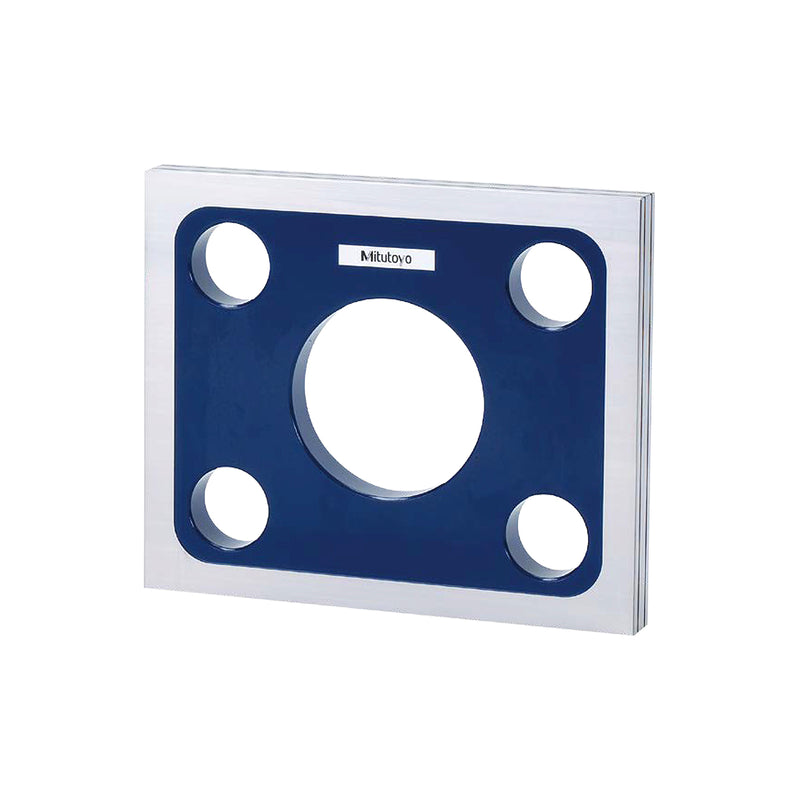

Khối vuông chuẩn độ chính xác cao Mitutoyo - SERIES 311 (High Precision Square)
Thiết bị này thuộc nhóm Dụng cụ Hiệu chuẩn (Calibration Instruments) và là một mảnh ghép quan trọng để kiểm tra sai số hình học của các máy gia công hoặc máy đo lớn
1. Bản chất và Công dụng chính
‣ Kiểm tra độ thẳng và vuông góc: Khối vuông chuẩn này được sử dụng chuyên dụng để kiểm tra độ thẳng của hành trình di chuyển (travel straightness) và độ vuông góc giữa các trục (axial perpendicularity) của các phần tử chuyển động trên các thiết bị như máy công cụ (máy CNC) và máy đo tọa độ 3D (CMM)
2. Các Đặc điểm Thiết kế nổi bật
‣ 4 mặt tham chiếu siêu phẳng: Thiết bị sở hữu 4 mặt tham chiếu được rà phẳng cực kỳ chính xác (precision-lapped), được hoàn thiện bằng công nghệ siêu chính xác độc quyền dựa trên kinh nghiệm chế tạo khối căn mẫu (gauge block) của Mitutoyo.
‣ Độ chính xác cấp phòng Lab: Độ thẳng và độ vuông góc của mỗi mặt trong số 4 mặt tham chiếu đều đạt mức tốt hơn 1µm/300mm. Thêm vào đó, hai mặt trước và sau cũng đạt độ chính xác tốt hơn 5µm/300mm
‣ Phụ kiện bảo vệ: Sản phẩm luôn đi kèm một hộp gỗ chuyên dụng để bảo quản an toàn.
‣ Mã 311-113 có tay cầm tháo rời: Thiết bị được trang bị sẵn một tay cầm có thể tháo lắp (removable handle), giúp kỹ thuật viên dễ dàng di chuyển, gá đặt khối chuẩn
⭐ Mẫu chuẩn High Precision Square này lại tập trung vào kiểm tra chất lượng hình học của hệ thống trục.
Nó giúp bạn trả lời câu hỏi: Khi trục X di chuyển, nó có thực sự thẳng tuyệt đối không, hay nó đang đi hơi xéo? Trục Z đi lên có vuông góc 90° hoàn hảo với trục X hay không?
_______________________

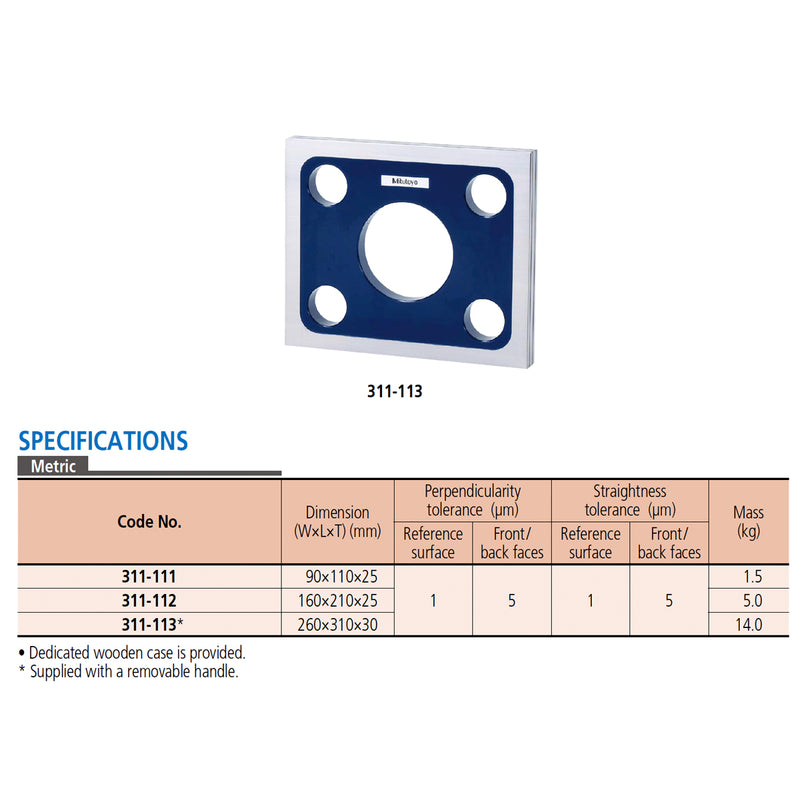

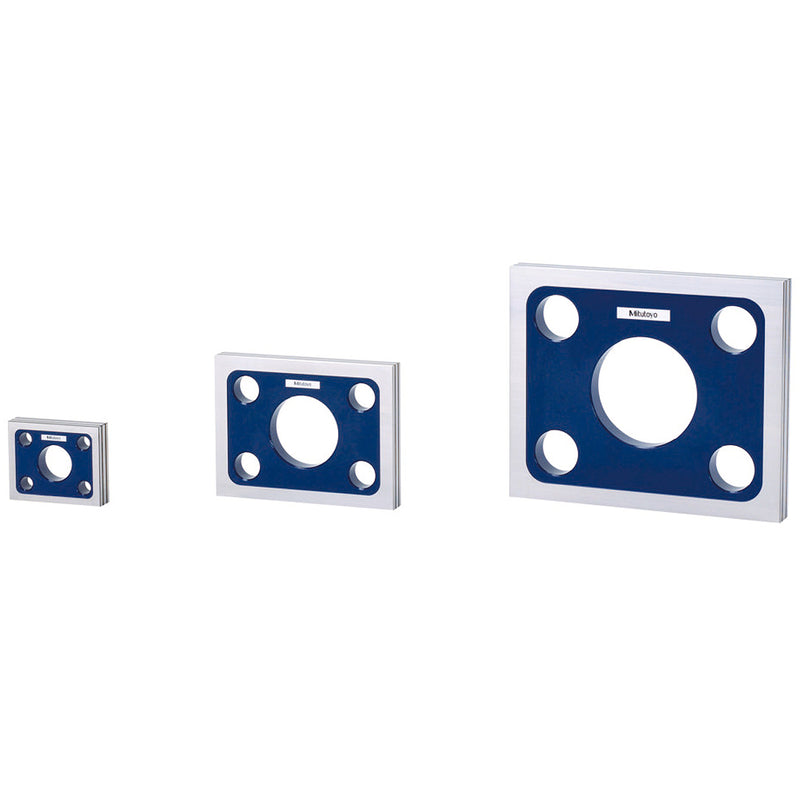

Các phiên bản:
‣ Mã 311-111 Kích thước 90mm x 110mm x 25mm
‣ Mã 311-112 Kích thước 160mm x 210mm x 25mm
‣ Mã 311-113 Kích thước 260mm x 310mm x 30mm
