Panme đo ngoài cơ bản Mitutoyo Series 102 - Standard Analog Micrometer
đây là dòng Panme đo ngoài cơ bản (Analog), được coi là "tiêu chuẩn vàng" cho các phép đo thủ công nhờ thiết kế bền bỉ và độ chính xác ổn định
các đặc điểm chi tiết của dòng thước này:
1. Đặc điểm thiết kế: Khung cách nhiệt (Heat-insulated Frame)
‣ Khung bọc cách nhiệt: Điểm nổi bật nhất là phần khung được bọc nhựa cách nhiệt. Điều này giúp ngăn nhiệt độ từ bàn tay người sử dụng truyền vào khung thép, hạn chế sự giãn nở nhiệt gây sai số khi đo lâu.
‣ Thiết kế vát (Cut-away frame): Phần khung phía sau đầu tĩnh (anvil) được thiết kế vát mỏng, giúp thước có thể lách vào được những vị trí hẹp mà các dòng panme khung dày không vào được.

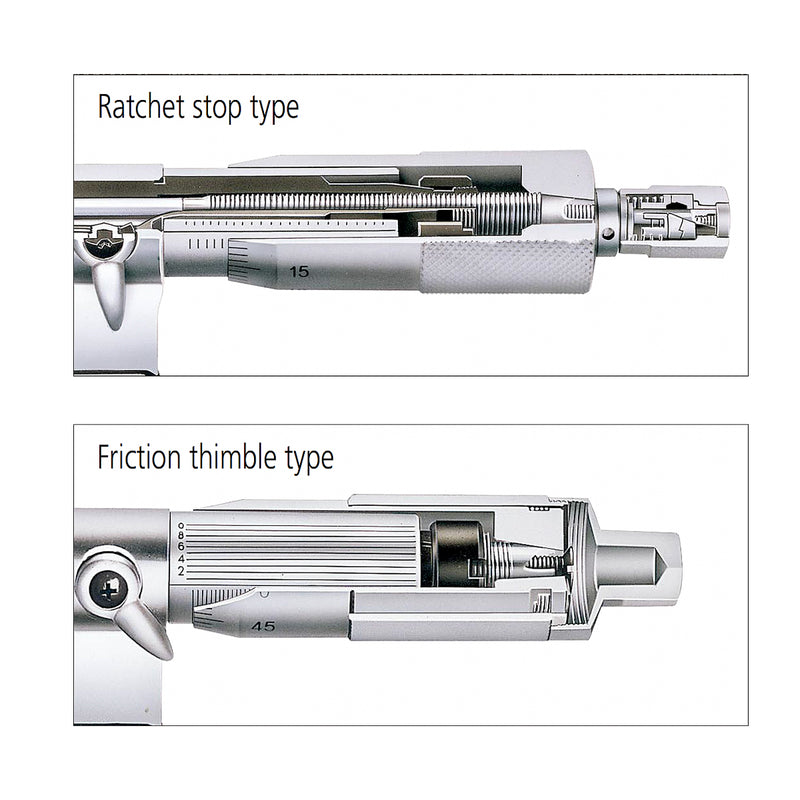

2. Hai cơ chế kiểm soát lực đo
Có hai loại cơ chế giúp đảm bảo lực ép lên chi tiết luôn đồng nhất:
‣ Ratchet Stop (Bánh cóc): Phát ra tiếng "tạch tạch" khi đạt đủ lực đo. Phù hợp cho việc thao tác bằng một tay.
‣ Friction Thimble (Ống trượt ma sát): Trục xoay sẽ tự trượt khi đủ lực, vận hành êm ái hơn và thường được ưu tiên khi cần đo cực kỳ tinh tế.
❗Các model 102-311/313/312 có thêm vạch chia phụ (Vernier scale) trên ống lót để đọc đến độ chính xác 0.001 mm
3. Ưu điểm về vật liệu
‣ Mặt đo phủ Carbide: Cả đầu tĩnh và trục đo đều được gắn hợp kim Carbide siêu cứng, giúp chống mài mòn bề mặt đo qua hàng nghìn lần sử dụng, duy trì độ phẳng lâu dài.
____________________
Các phiên bản

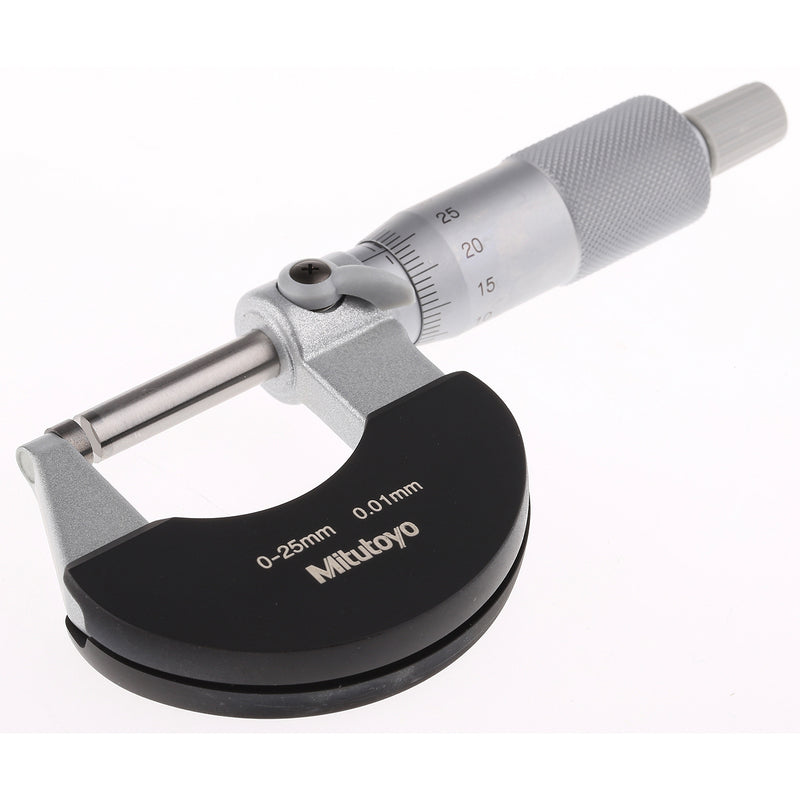

‣ Mã 102-301 Dãy đo 0 - 25 mm Sai số ±2 µm Hệ Metric Ratchet stop

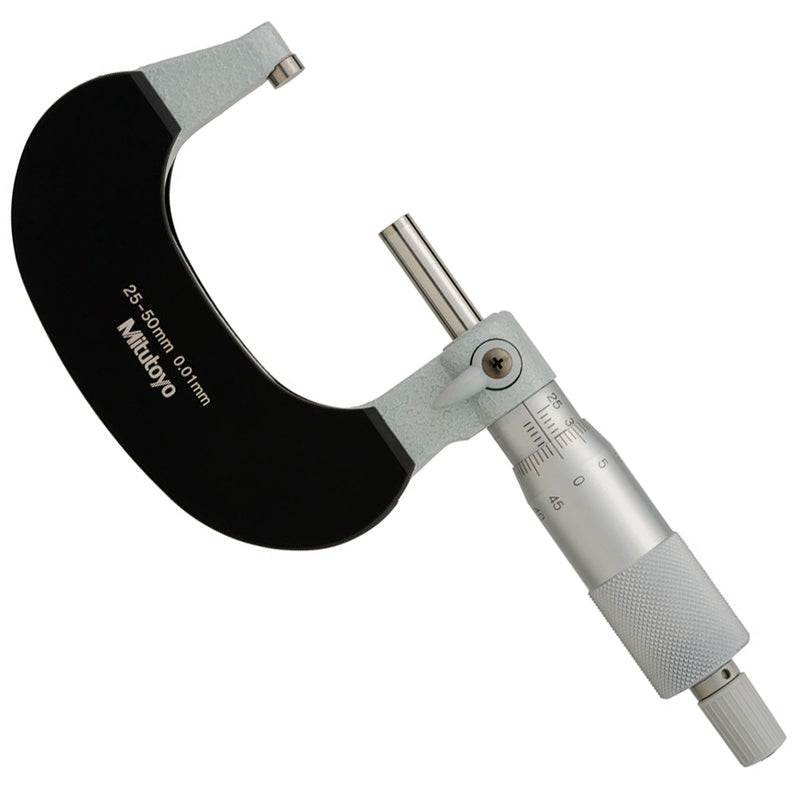

‣ Mã 102-302 Dãy đo 25 - 50 mm Sai số ±2 µm Hệ Metric Ratchet stop
‣ Mã 102-303 Dãy đo 50 - 75 mm Sai số ±2 µm Hệ Metric Ratchet stop
‣ Mã 102-304 Dãy đo 75 - 100 mm Sai số ±3 µm Hệ Metric Ratchet stop

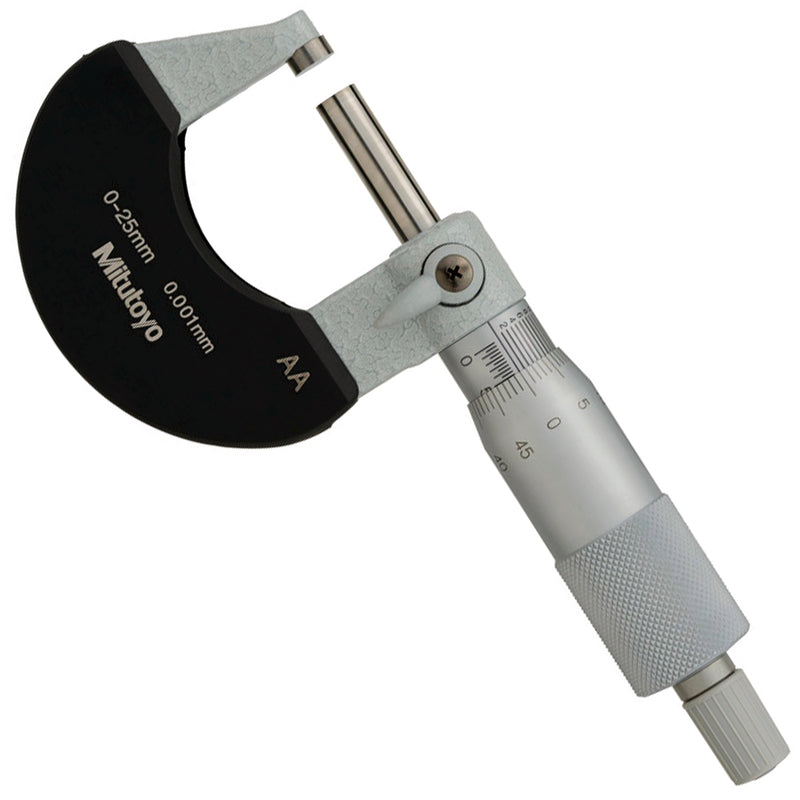

‣ Mã 102-311 Dãy đo 0 - 25 mm Sai số ±1 µm Hệ Metric Ratchet stop + Vạch chia phụ
‣ Mã 102-313 Dãy đo 0 - 25 mm Sai số ±1 µm Hệ Metric Friction thimble + Vạch chia phụ
‣ Mã 102-312 Dãy đo 25 - 50 mm Sai số ±2 µm Hệ Metric Ratchet stop + Vạch chia phụ
‣ Mã 102-327-10 Dãy đo 0 - 1 in Sai số ±0.0001 in Hệ Inch Ratchet stop

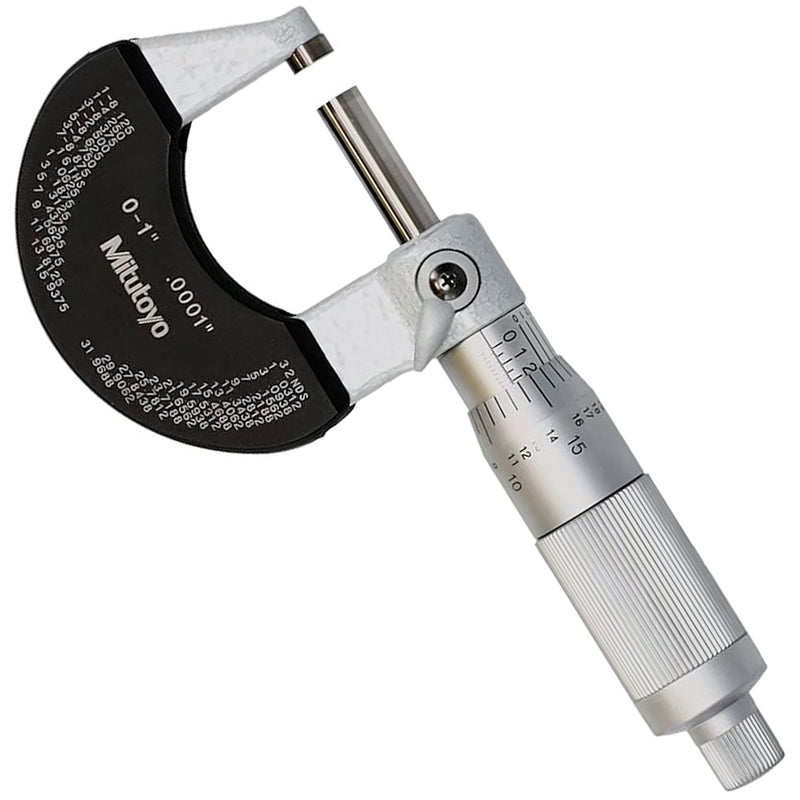

‣ Mã 102-329-10 Dãy đo 0 - 1 in Sai số ±0.0001 in Hệ Inch Friction thimble

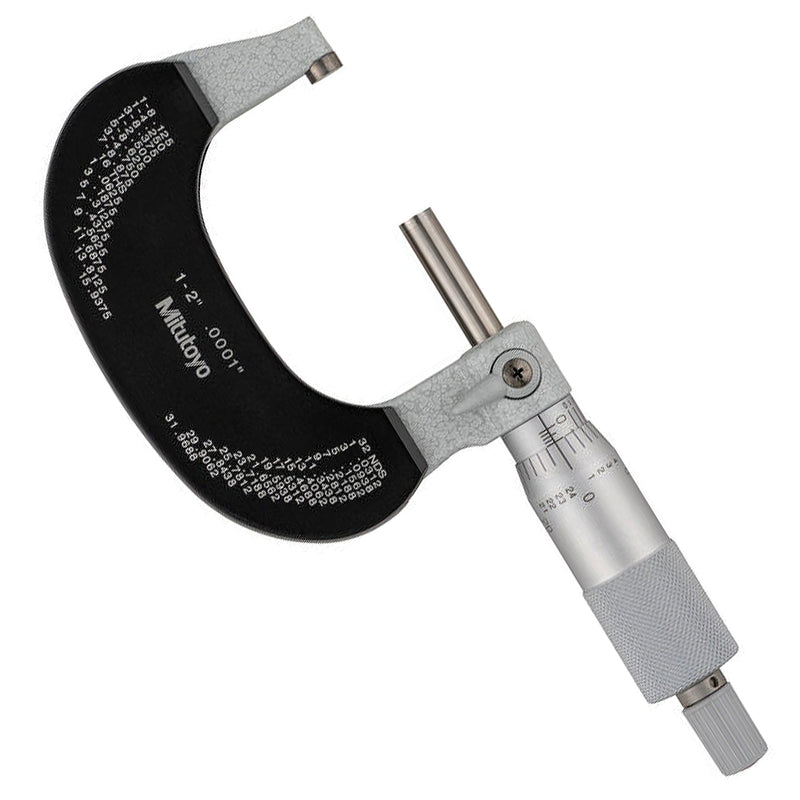

‣ Mã 102-328-10 Dãy đo 1 - 2 in Sai số ±0.0001 in Hệ Inch Ratchet stop
‣ Mã 102-330-10 Dãy đo 1 - 2 in Sai số ±0.0001 in Hệ Inch Friction thimble
‣ Mã 102-331-10 Dãy đo 2 - 3 in Sai số ±0.0001 in Hệ Inch Ratchet stop
‣ Mã 102-332-10 Dãy đo 3 - 4 in Sai số ±0.00015 in Hệ Inch Ratchet stop
