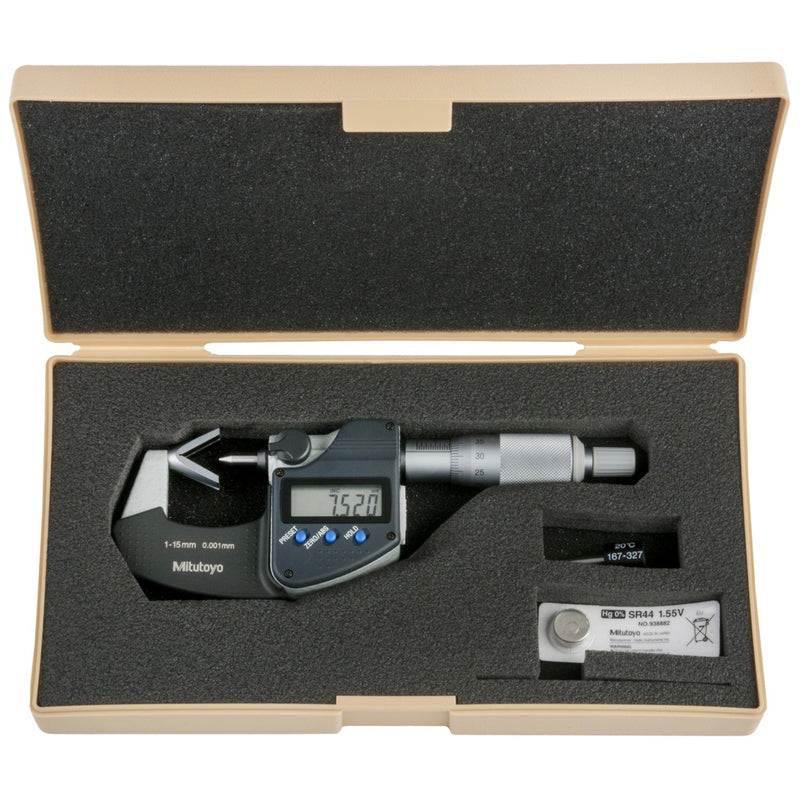

Panme điện tử Mitutoyo Series 314 - V-Anvil Micrometers, Đế đo chữ V + Mũi đo nhọn
đây là dòng Panme điện tử có đầu tĩnh hình chữ V (V-Anvil), một thiết kế cực kỳ đặc thù trong đo lường cơ khí
Dưới đây là những đặc điểm quan trọng nhất của dòng thước này:
1. Công dụng đặc biệt: Đo các chi tiết có số lưỡi cắt lẻ
Đây là giải pháp duy nhất để đo đường kính ngoài của các dụng cụ cắt gọt có số lưỡi cắt không đối xứng:

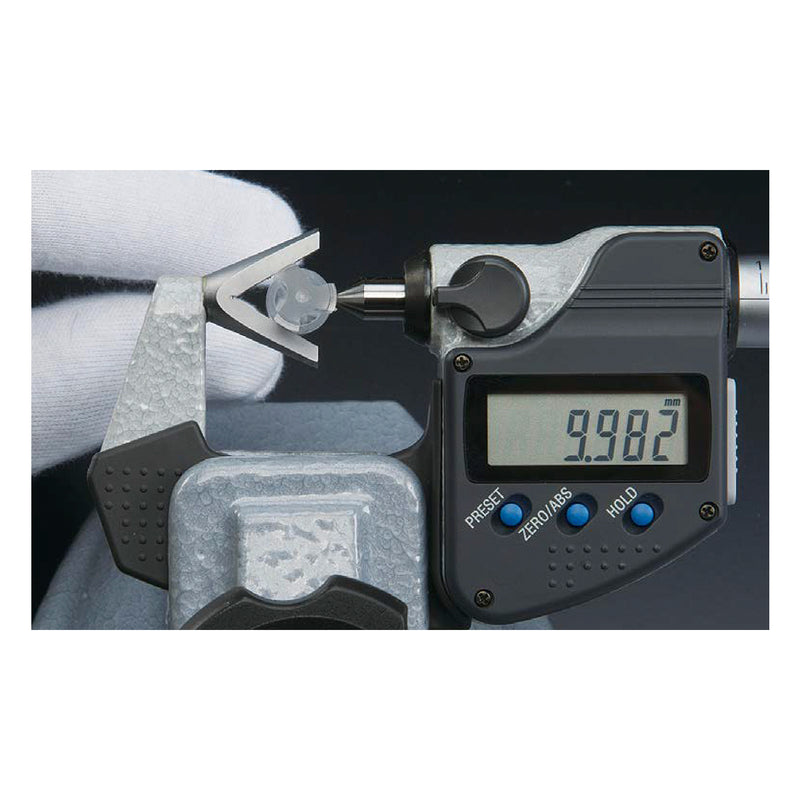

‣ Đo dụng cụ 3 lưỡi (3 Flutes): Thiết kế đầu tĩnh hình chữ V giúp đỡ chi tiết tại hai điểm, kết hợp với trục đo (spindle) tạo thành hệ thống đo 3 điểm. Nó chuyên dùng cho taro (taps), mũi doa (reamers), và dao phay ngón (end mills) có 3 lưỡi cắt.

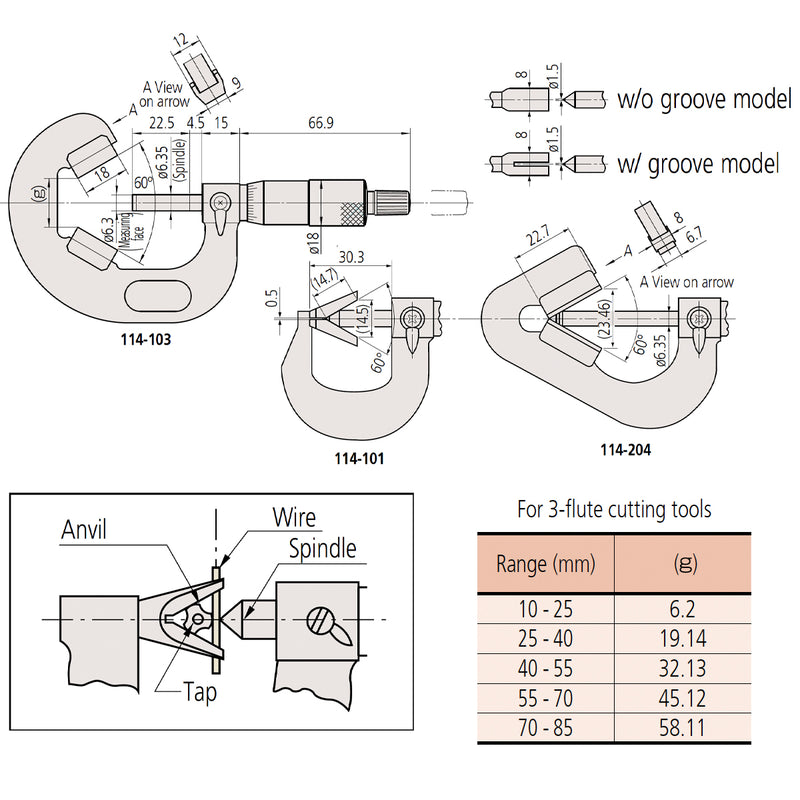

‣ Đo đường kính trung tính (Pitch Diameter): Có thể dùng để đo đường kính trung tính của taro bằng phương pháp đo một dây (single-wire method).
2. Các đặc tính kỹ thuật nổi bật
‣ Bề mặt đo phủ Carbide: Cả đầu tĩnh chữ V và trục đo đều được gắn hợp kim Carbide siêu cứng để chống mài mòn khi tiếp xúc với các dụng cụ cắt gọt sắc bén.
‣ Có rãnh trên đầu tĩnh (Anvil with groove): Một số model (như 314-252-30) có rãnh trên đầu chữ V để hỗ trợ việc đo đường kính trung tính của taro một cách chính xác hơn.
‣ Cơ chế Ratchet Stop: Đảm bảo lực đo luôn ổn định, giúp kết quả đo đồng nhất và tránh làm mẻ lưỡi cắt của dụng cụ.
3. Công nghệ và Kết nối
‣ Hệ thống ABSOLUTE: Tự động lưu điểm gốc, cho phép bạn bắt đầu đo ngay lập tức mà không cần cài đặt lại Zero mỗi khi bật thước.
‣ Xuất dữ liệu thông minh: Tích hợp cổng Digimatic/SPC, hoàn toàn tương thích với hệ thống U-WAVE Fit để truyền dữ liệu không dây về máy tính.
__________________

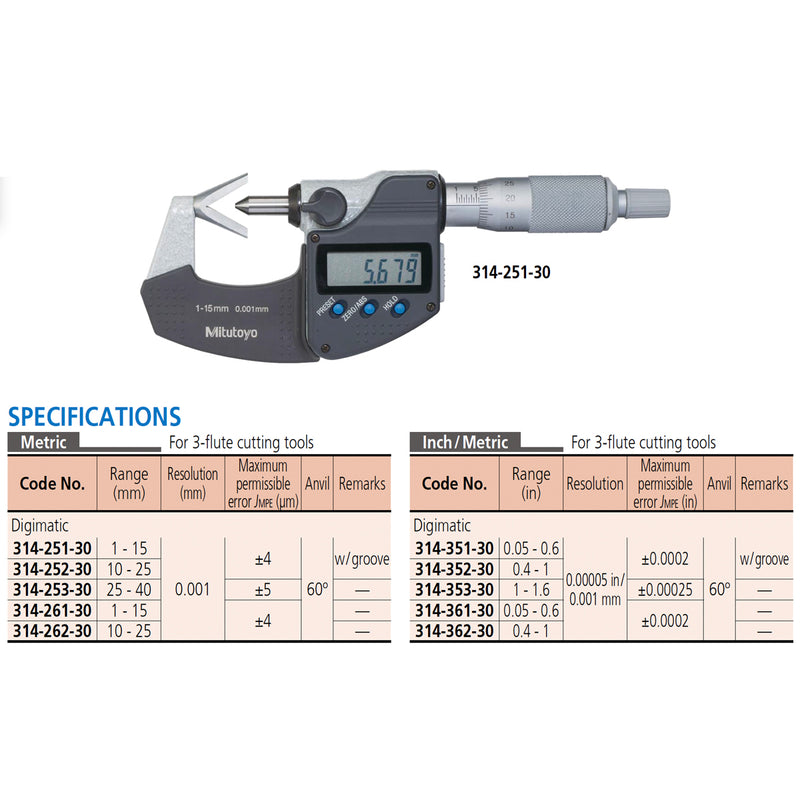

Các phiên bản:
‣ Mã 314-251-30 Dãy đo 1 - 15 mm Sai số ±4 µm Hệ Metric Có rãnh
‣ Mã 314-252-30 Dãy đo 10 - 25 mm Sai số ±4 µm Hệ Metric Có rãnh

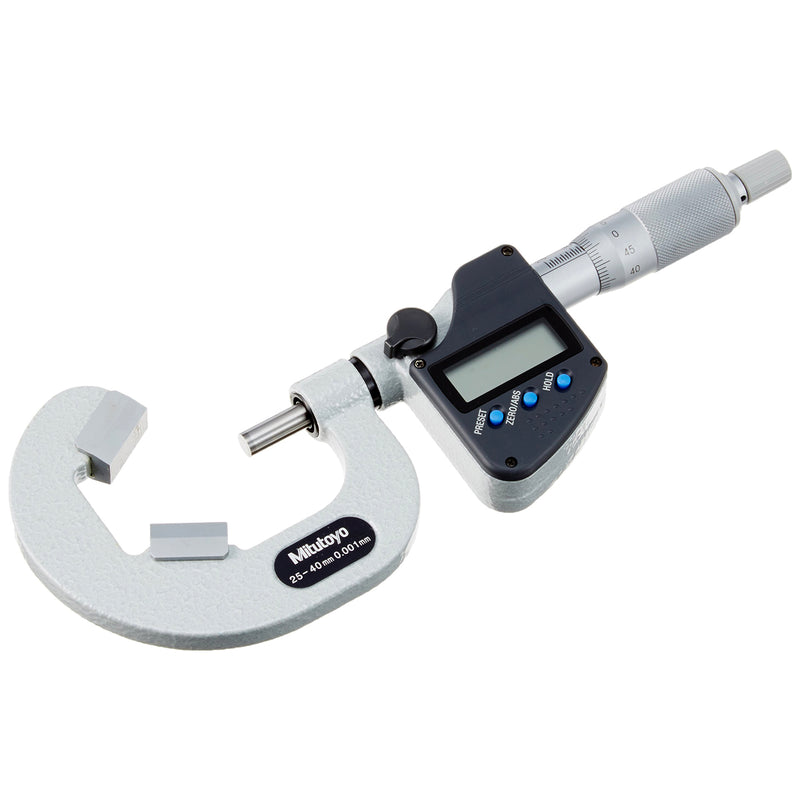

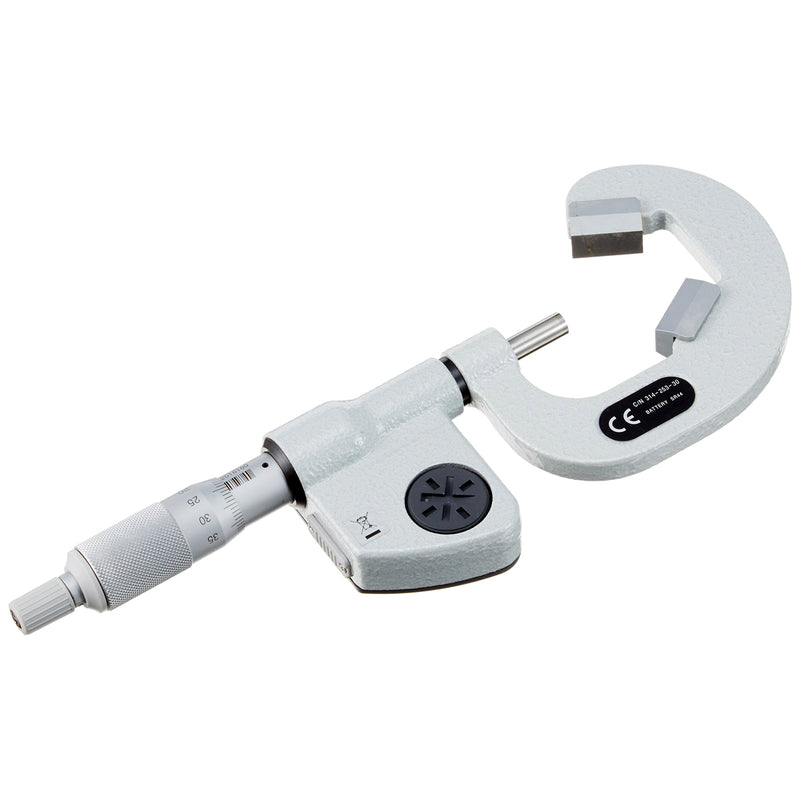

‣ Mã 314-253-30 Dãy đo 25 - 40 mm Sai số ±5 µm Hệ Metric
‣ Mã 314-261-30 Dãy đo 1 - 15 mm Sai số ±4 µm Hệ Metric

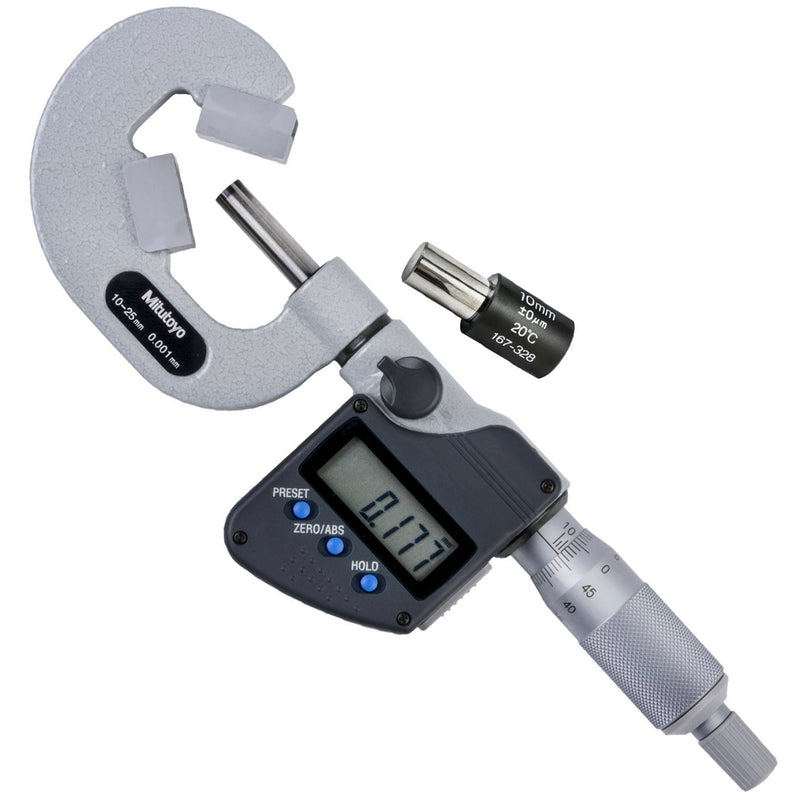

‣ Mã 314-262-30 Dãy đo 10 - 25 mm Sai số ±4 µm Hệ Metric

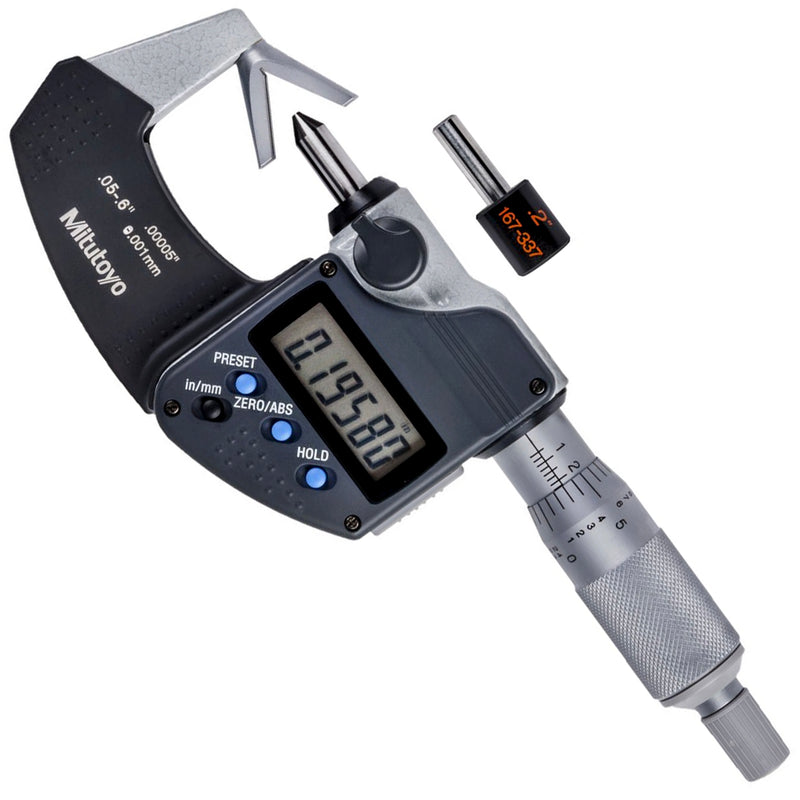

‣ Mã 314-351-30 Dãy đo 0.05 - 0.6 in Sai số ±0.0002 in Hệ Inch | Metric Có rãnh

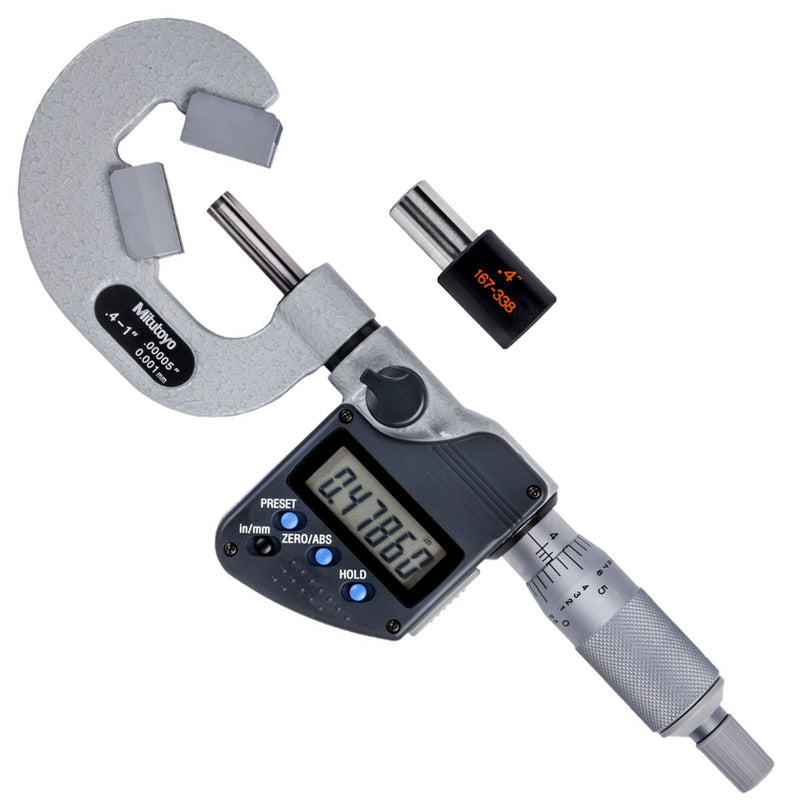

‣ Mã 314-352-30 Dãy đo 0.4 - 1 in Sai số ±0.0002 in Hệ Inch | Metric Có rãnh

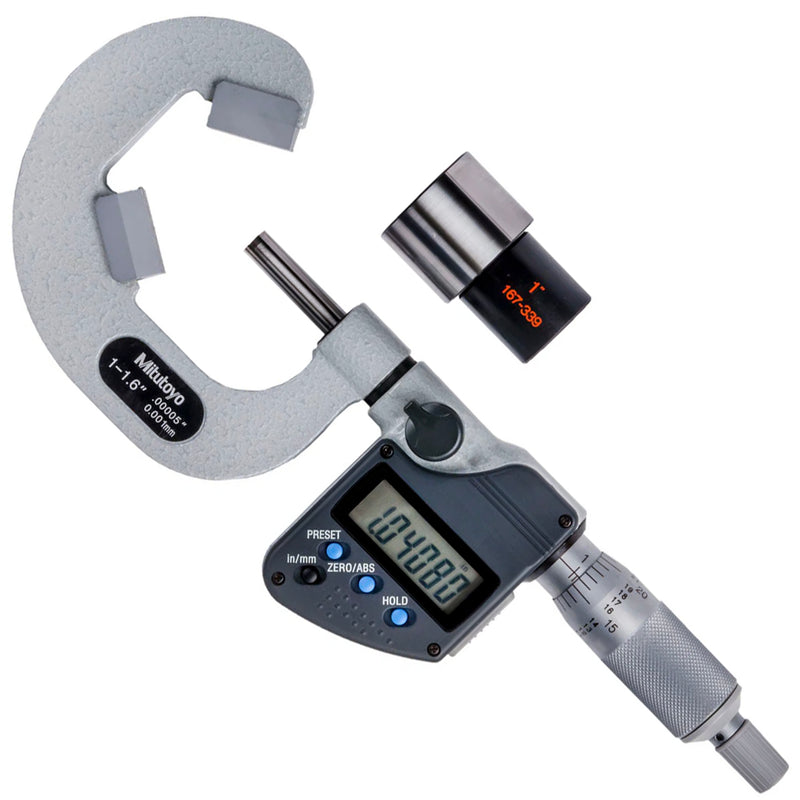

‣ Mã 314-353-30 Dãy đo 1 - 1.6 in Sai số ±0.00025 in Hệ Inch | Metric

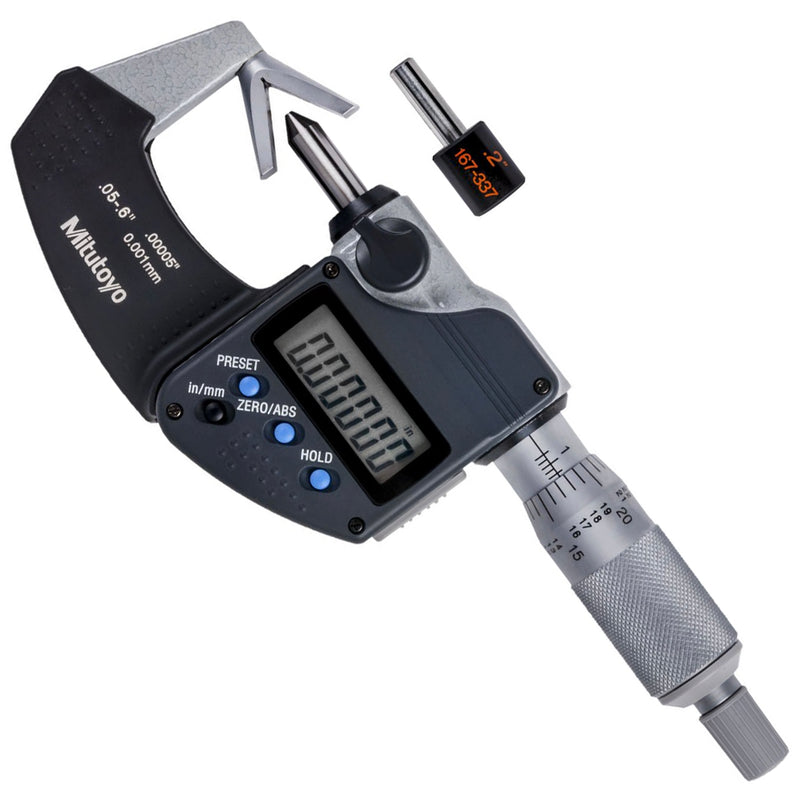

‣ Mã 314-361-30 Dãy đo 0.05 - 0.6 in Sai số ±0.0002 in Hệ Inch | Metric
‣ Mã 314-362-30 Dãy đo 0.4 - 1 in Sai số ±0.0002 in Hệ Inch | Metric
