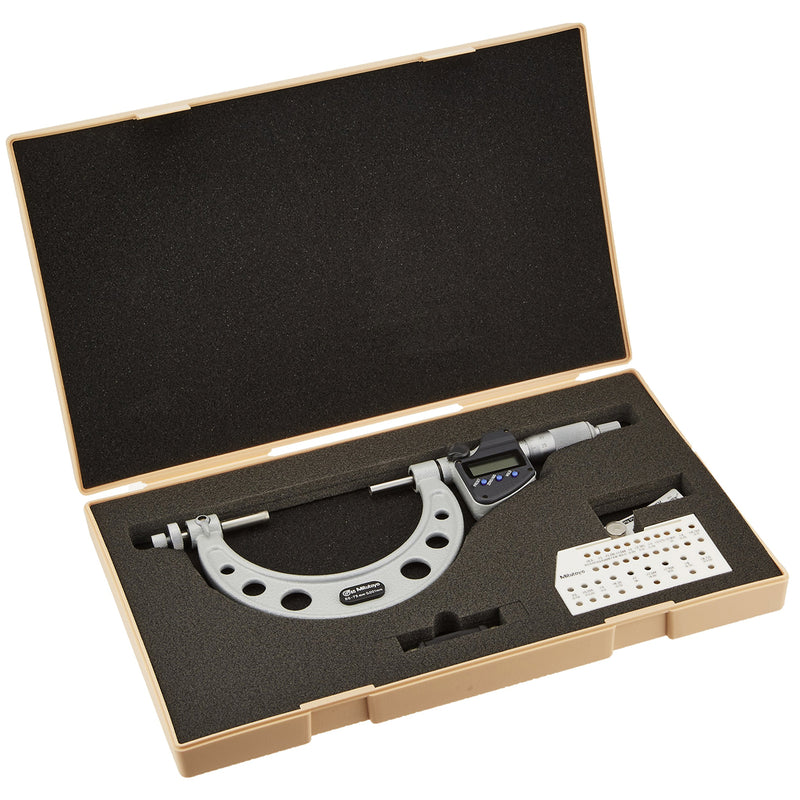

Panme điện tử Mitutoyo Series 324 - Gear Tooth Micrometers. Hàm kẹp đầu bi đo bánh răng. Có cổng SPC xuất dữ liệu
đây là dòng Panme đo bánh răng chuyên dụng sử dụng các đầu đo dạng bi có thể thay thế.
Dưới đây là những điểm quan trọng nhất về dòng sản phẩm này:

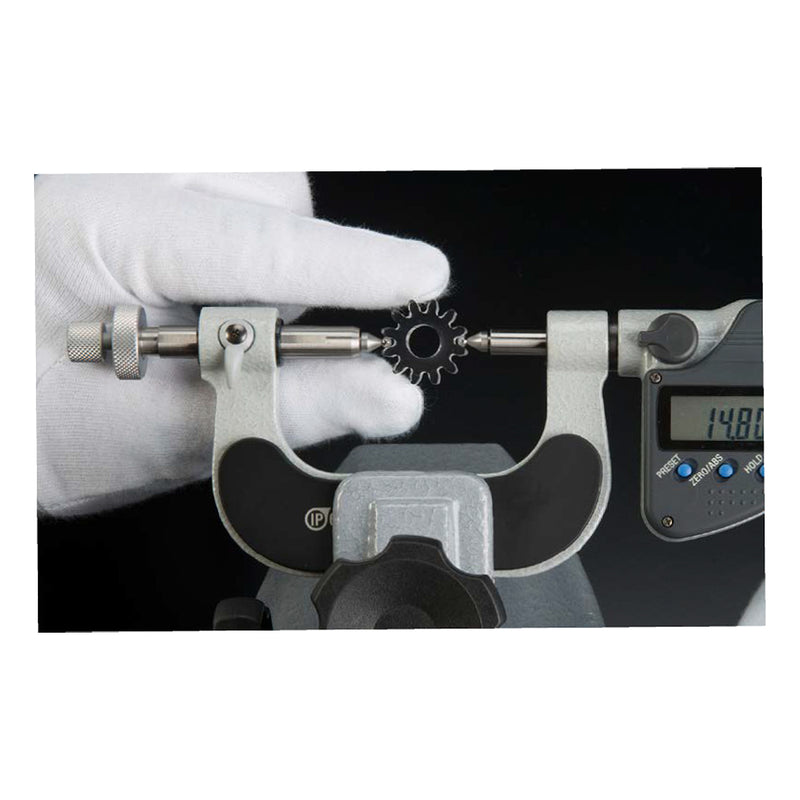

Công dụng đặc thù: Đo đường kính qua chốt (Over-pin diameter)
‣ Mục đích: Đây là phương pháp chính xác để kiểm tra độ dày răng của bánh răng. Thay vì đo trực tiếp trên thân răng, thước đo khoảng cách giữa hai viên bi (chốt) đặt vào rãnh răng đối diện nhau.

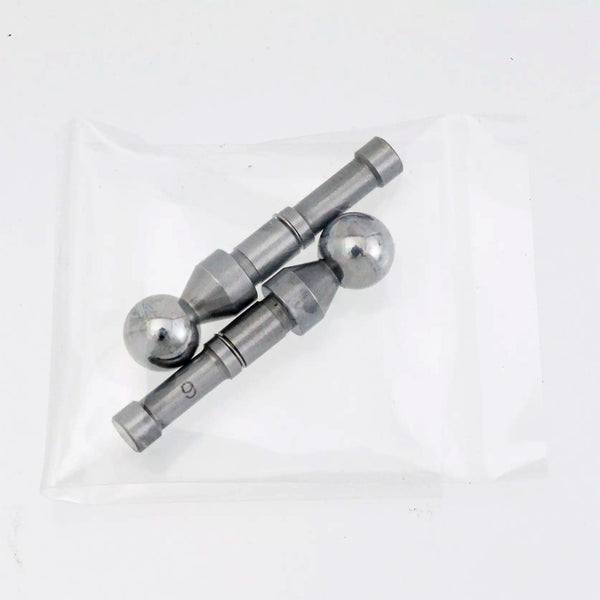

‣ Đầu đo dạng bi (Ball Anvil/Spindle Tips): Thước sử dụng các đầu đo hình cầu có thể tháo rời. Bạn cần chọn kích thước viên bi phù hợp với mô-đun (module) của bánh răng cần đo.
Tính linh hoạt cao

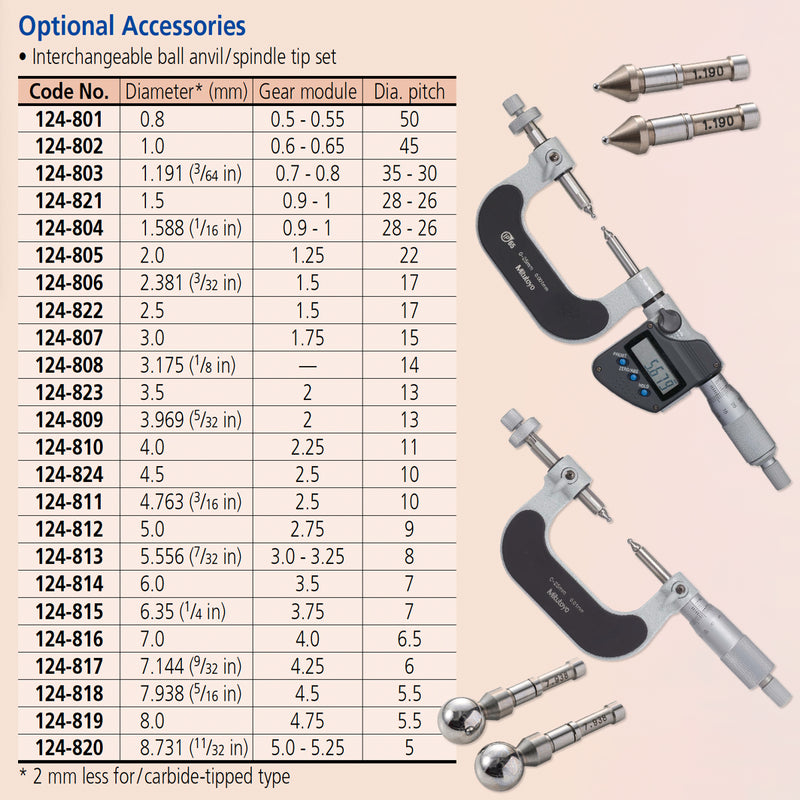

‣ Đầu đo thay thế được: Các đầu đo bi là phụ kiện tùy chọn (optional), hỗ trợ dải mô-đun bánh răng rất rộng từ 0.5 đến 5.25.
‣ Ứng dụng: Phù hợp cho cả bánh răng trụ thẳng và bánh răng nghiêng.
Công nghệ và Độ bền
‣ Chuẩn IP65: Kháng bụi và tia nước, cho phép sử dụng an toàn trong môi trường xưởng gia công có nhiều dầu cắt gọt.
‣ Hệ thống dữ liệu: Tương thích với U-WAVE Fit để truyền dữ liệu không dây và phần mềm MeasurLink để quản lý chất lượng.
‣ Cơ chế Ratchet Stop: Giúp duy trì lực đo ổn định, tránh làm sai lệch kết quả do lực ép tay quá mạnh.
__________________

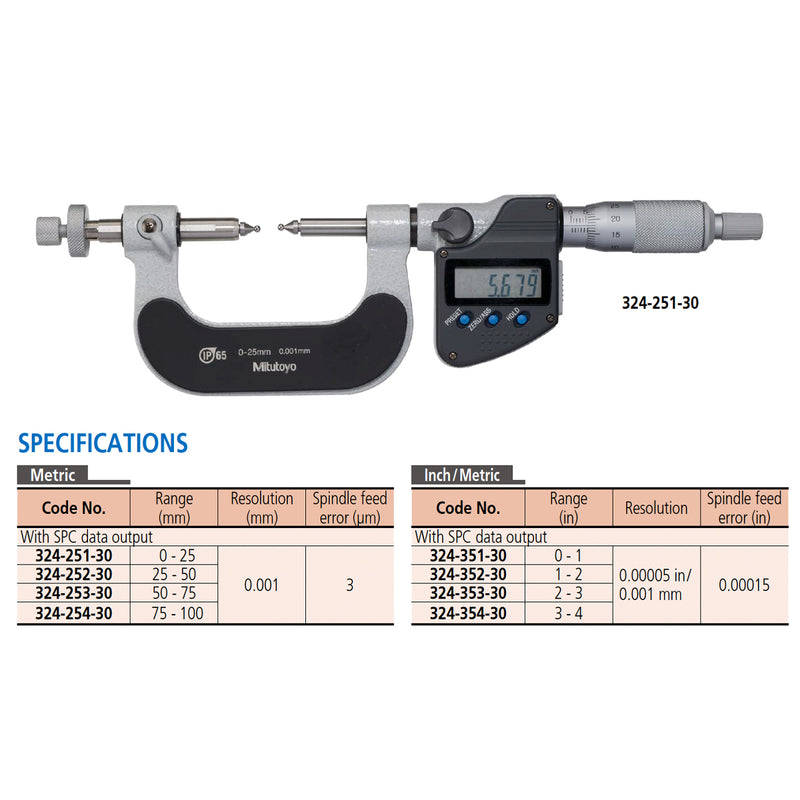

Các phiên bản:

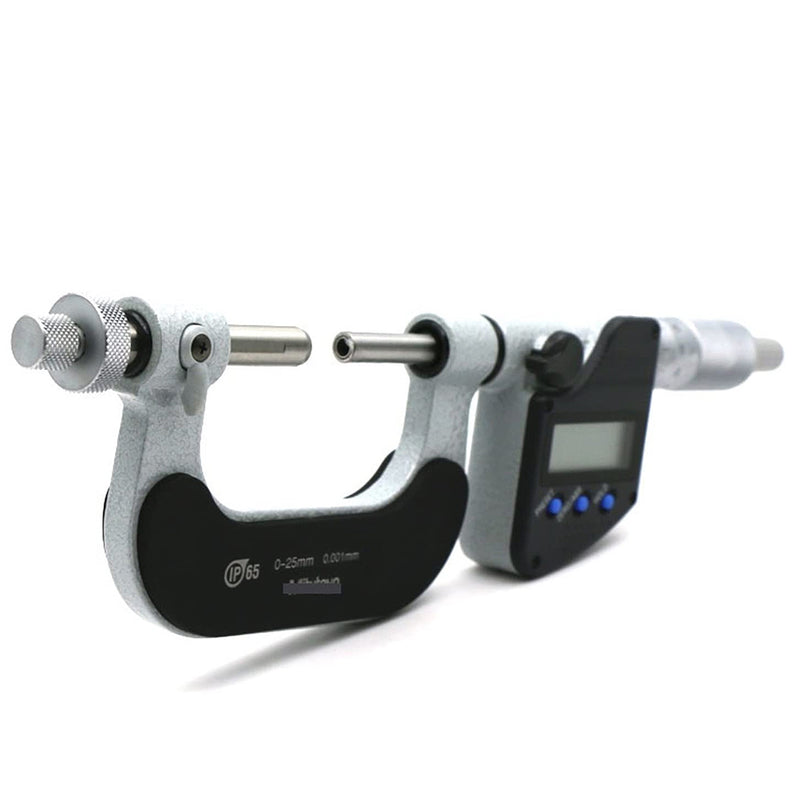

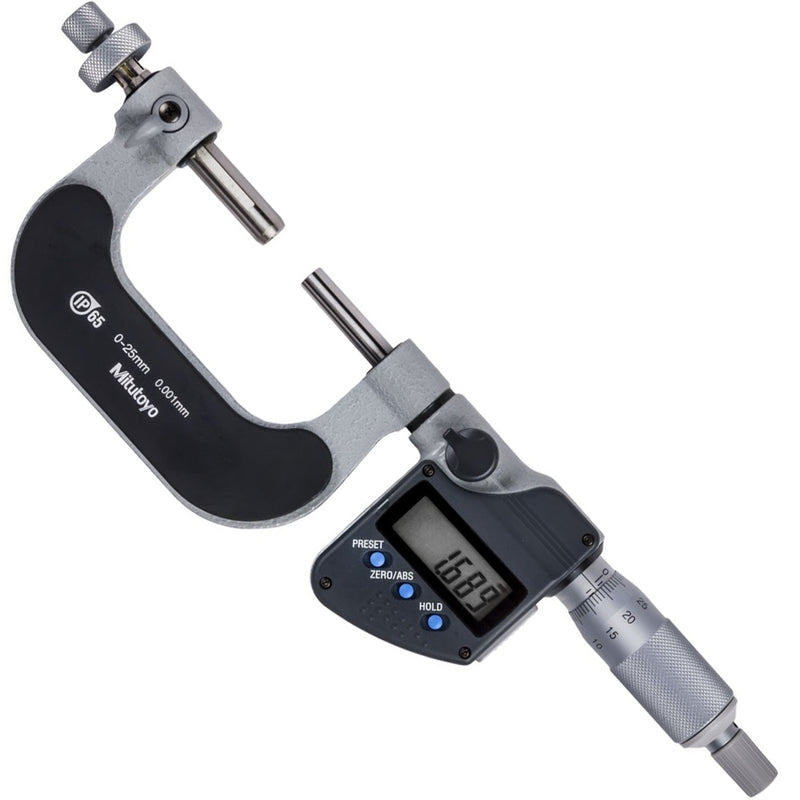

‣ Mã 324-251-30 Dãy đo 0 - 25 mm Hệ Metric

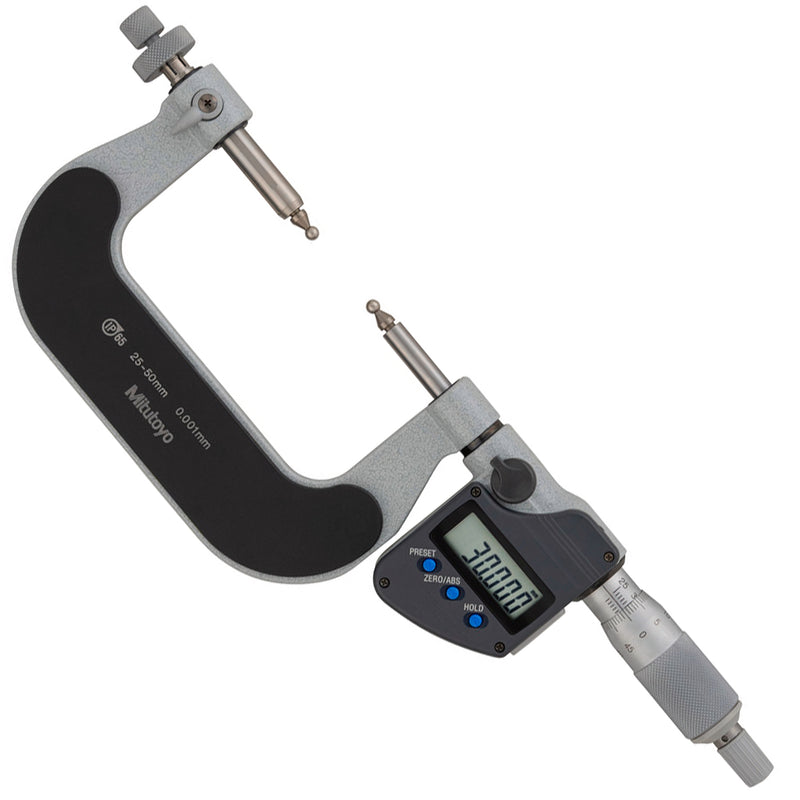

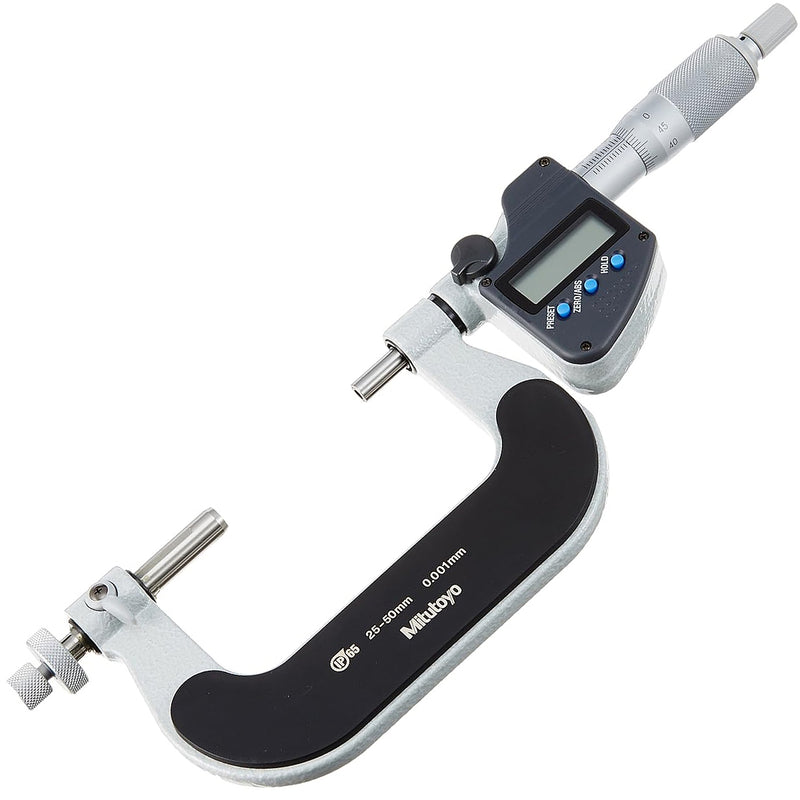

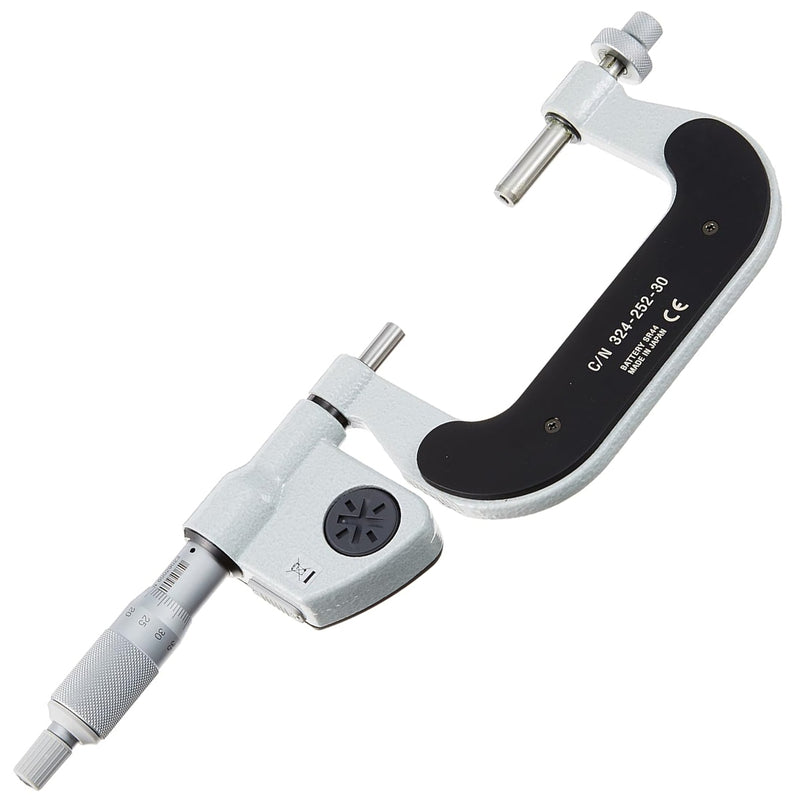

‣ Mã 324-252-30 Dãy đo 25 - 50 mm Hệ Metric

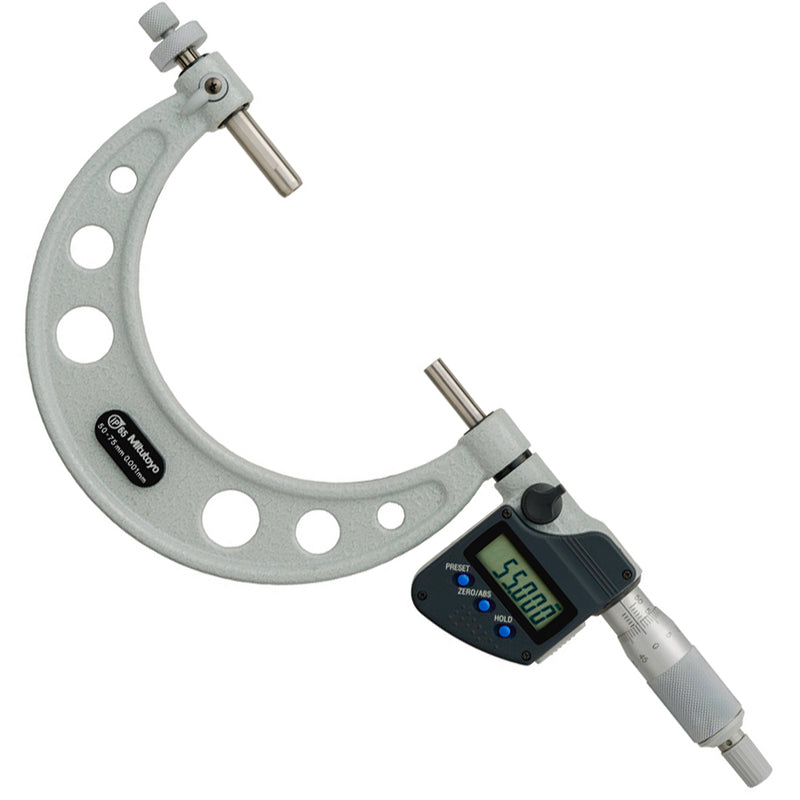

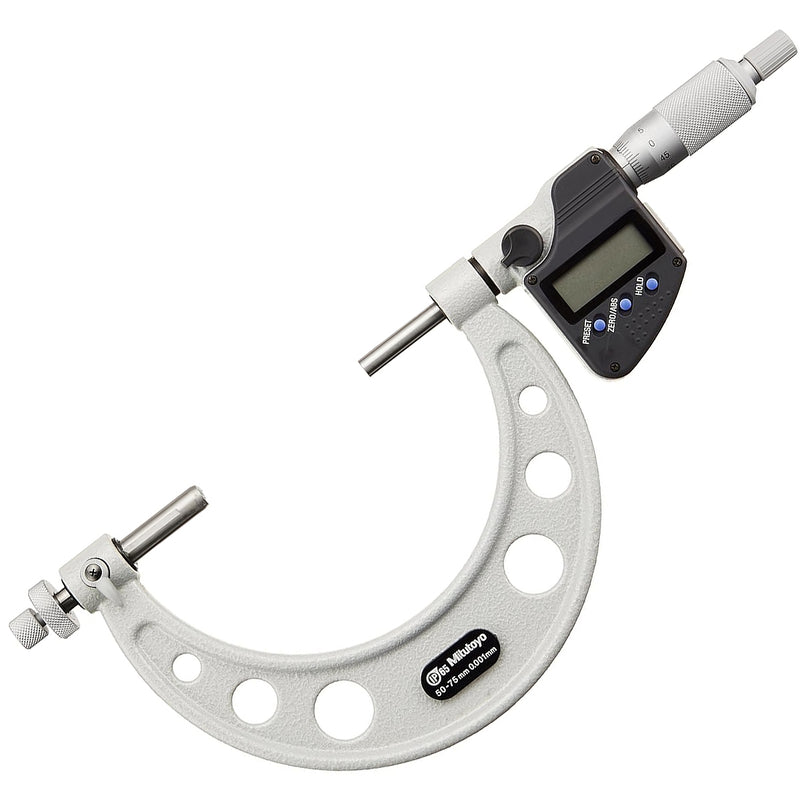

‣ Mã 324-253-30 Dãy đo 50 - 75 mm Hệ Metric

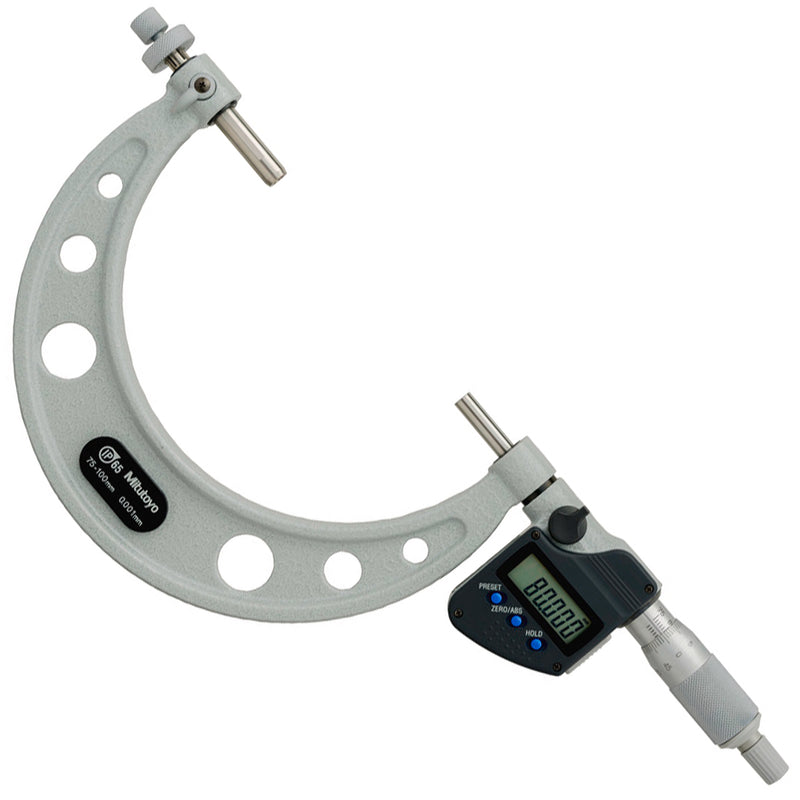

‣ Mã 324-254-30 Dãy đo 75 - 100 mm Hệ Metric

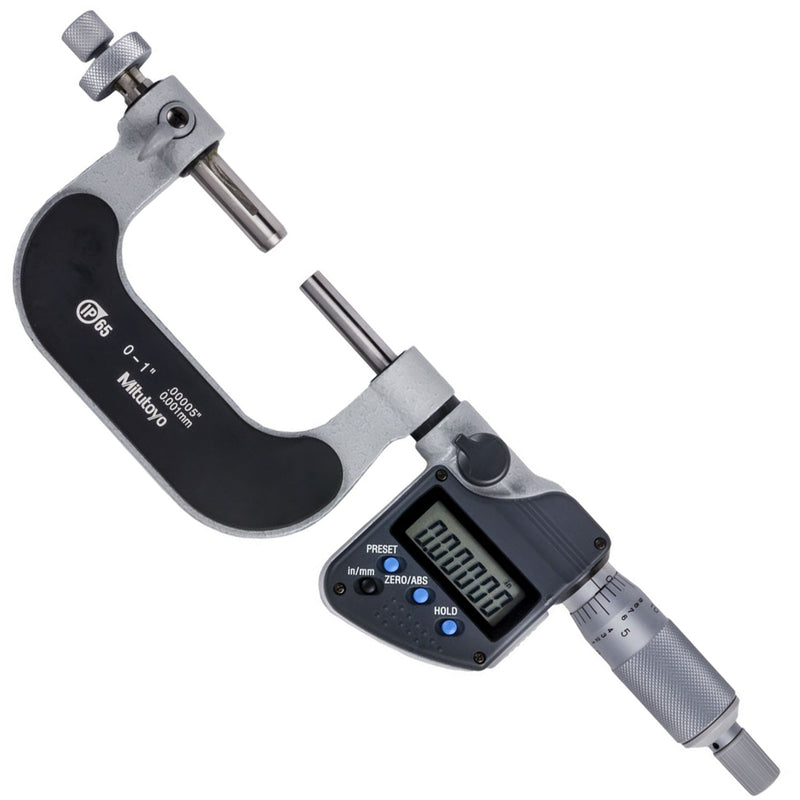

‣ Mã 324-351-30 Dãy đo 0 - 1 Inch Hệ Inch | Metric

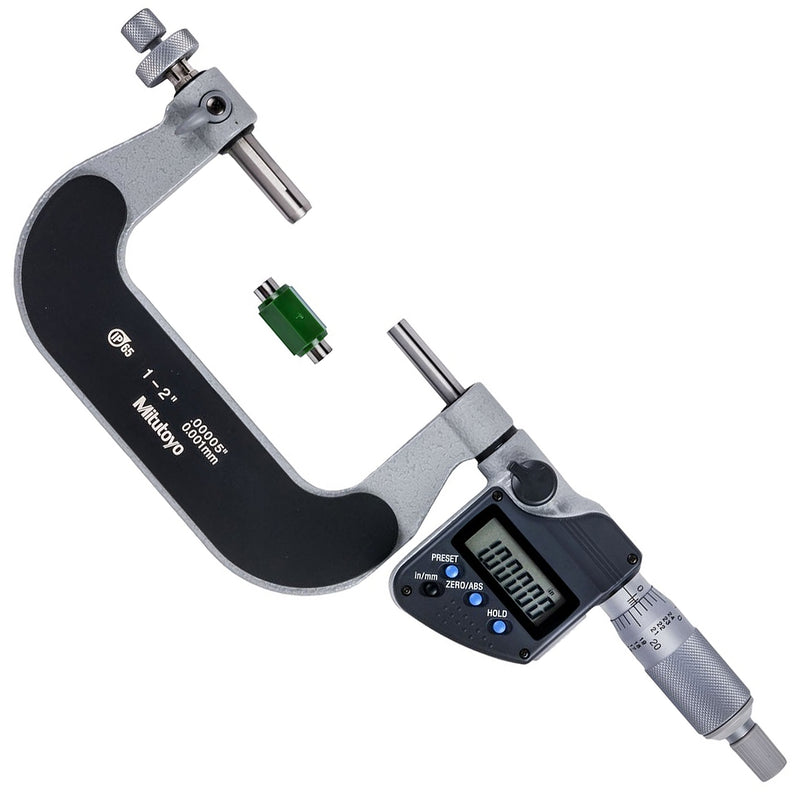

‣ Mã 324-352-30 Dãy đo 1 - 2 Inch Hệ Inch | Metric

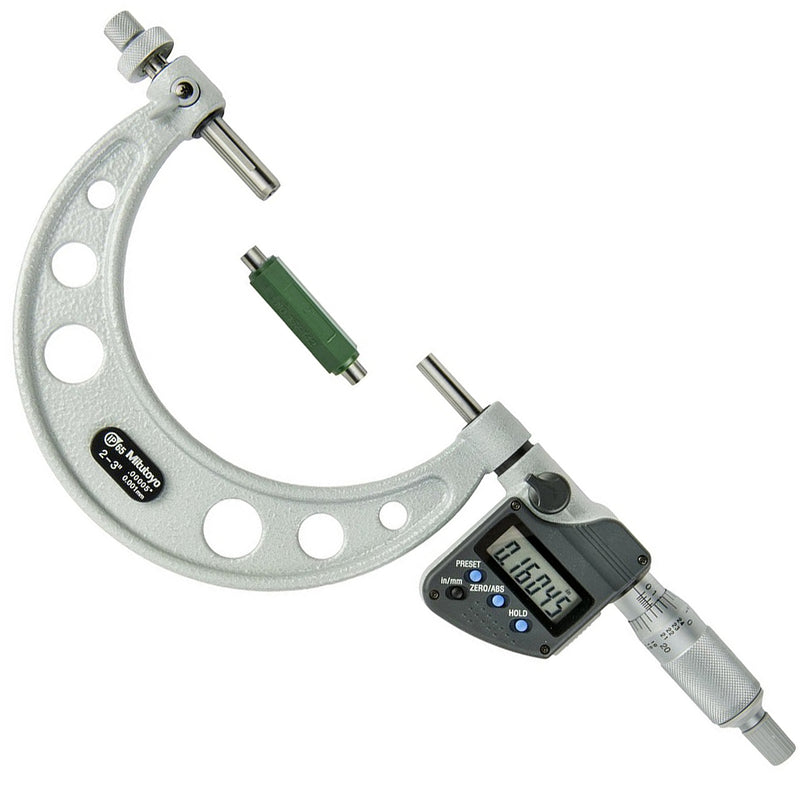

‣ Mã 324-353-30 Dãy đo 2 - 3 Inch Hệ Inch | Metric

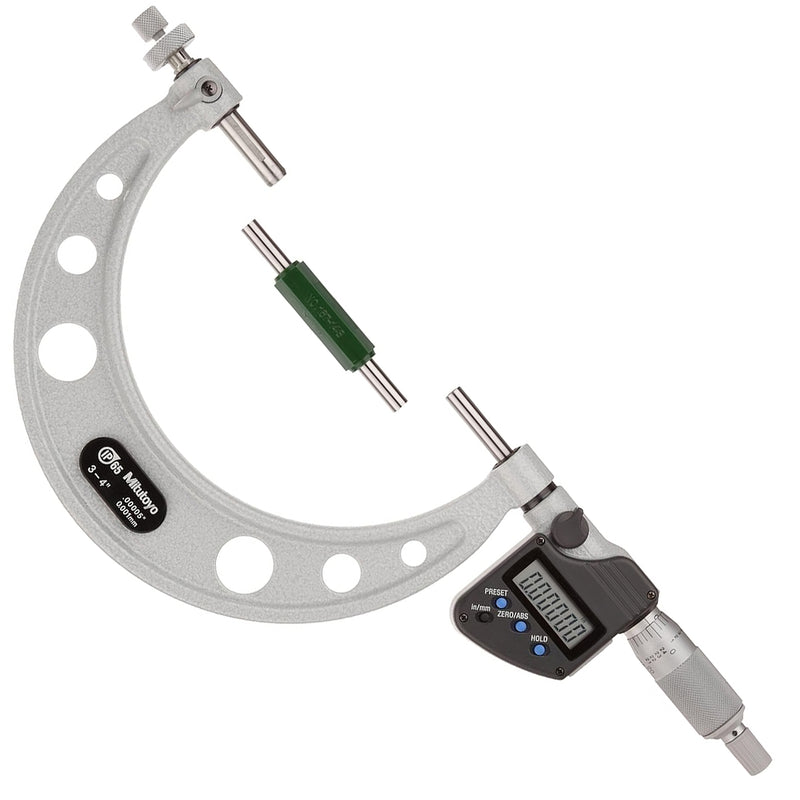

‣ Mã 324-354-30 Dãy đo 3 - 4 Inch Hệ Inch | Metric
