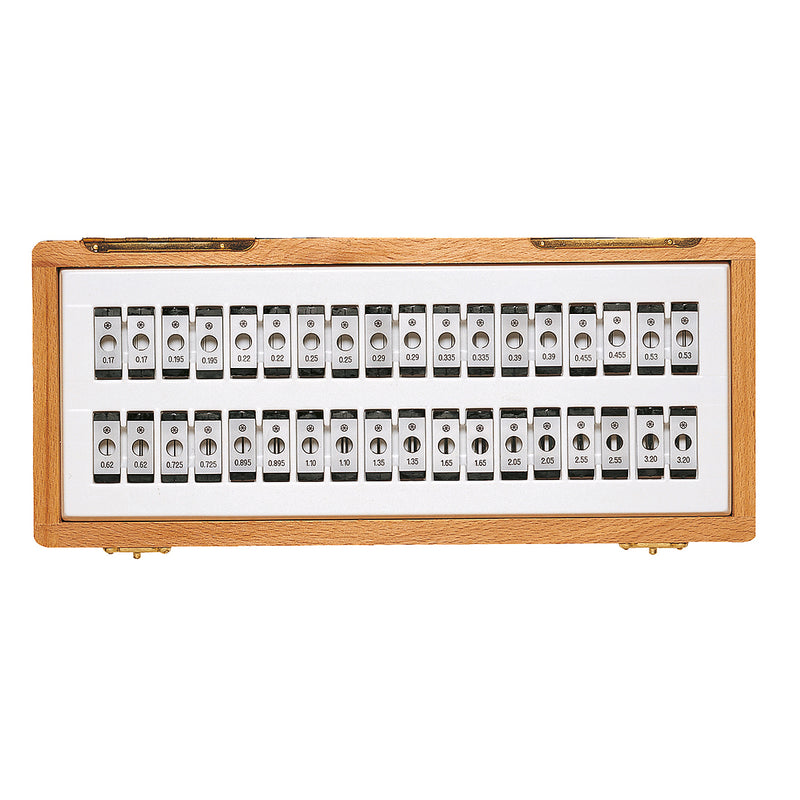

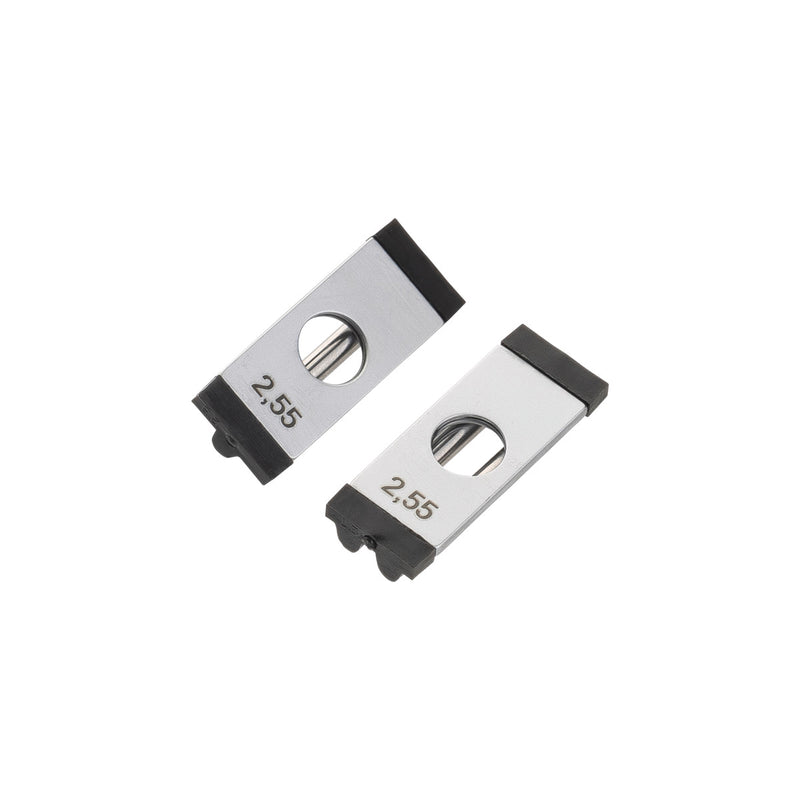

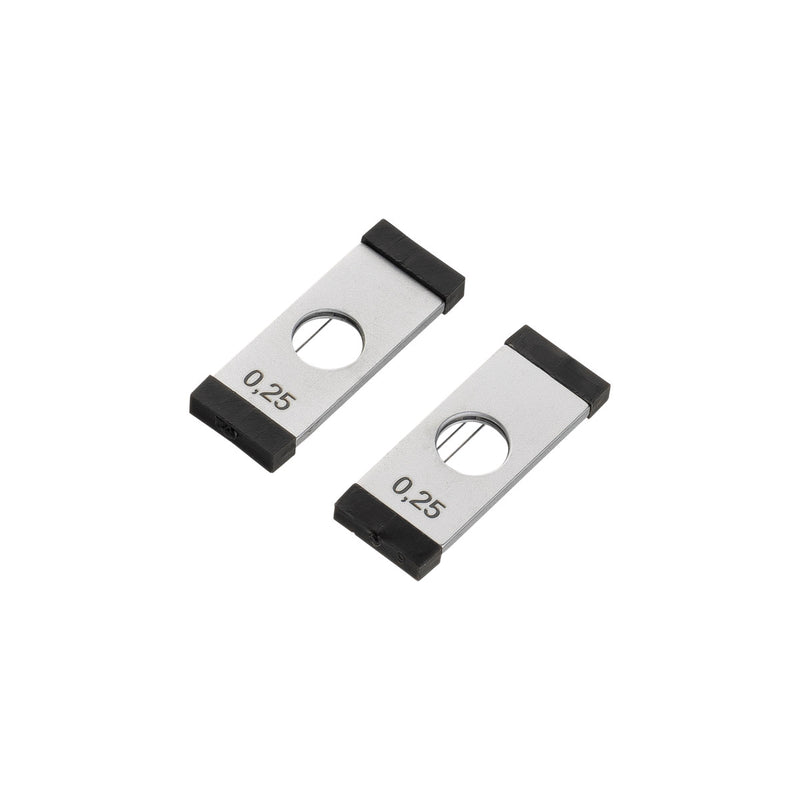

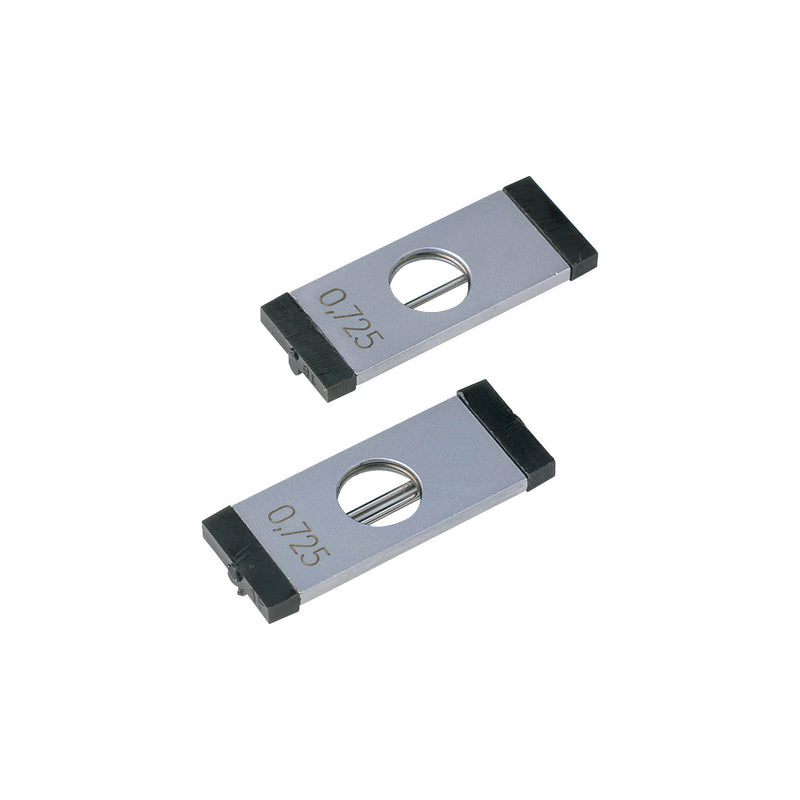

Bộ 18 cặp phụ kiện căn mẫu đo ren bằng phương pháp 3 dây Mitutoyo 313-101
Thay vì phải mua một cây Panme đo ren chuyên dụng đắt đỏ, thì có thể dùng phụ kiện căn dây này làm giải pháp "kinh tế" hơn rất nhiều. Nó cho phép bạn biến ngay một cây Panme đo ngoài mặt phẳng thông thường sẵn có trong xưởng thành một chiếc thước đo đường kính vòng chia của ren (Pitch Diameter).
1. Nguyên lý hoạt động: Biến Panme thường thành Panme đo ren

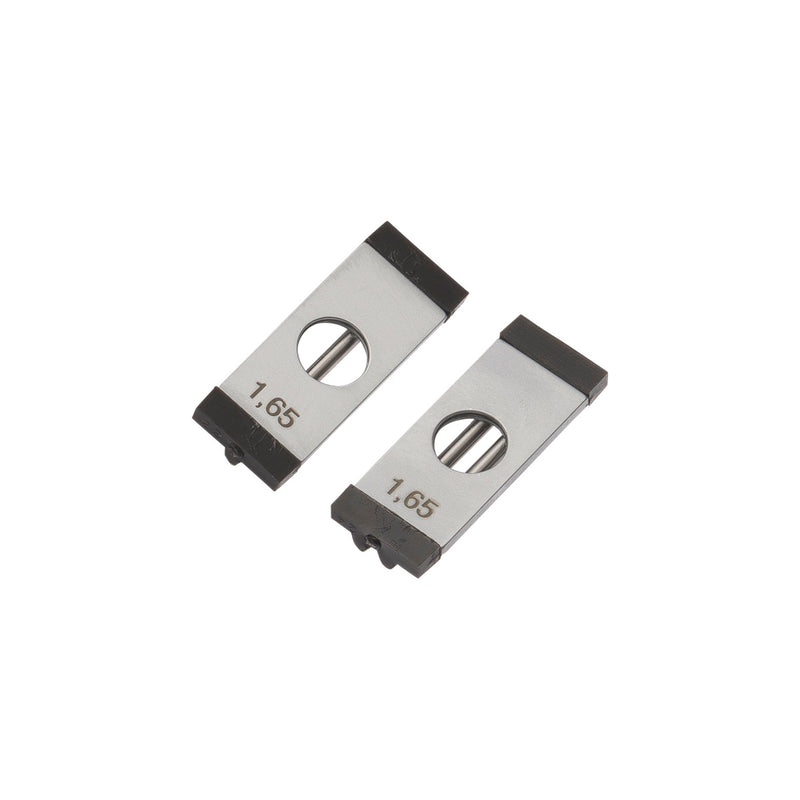

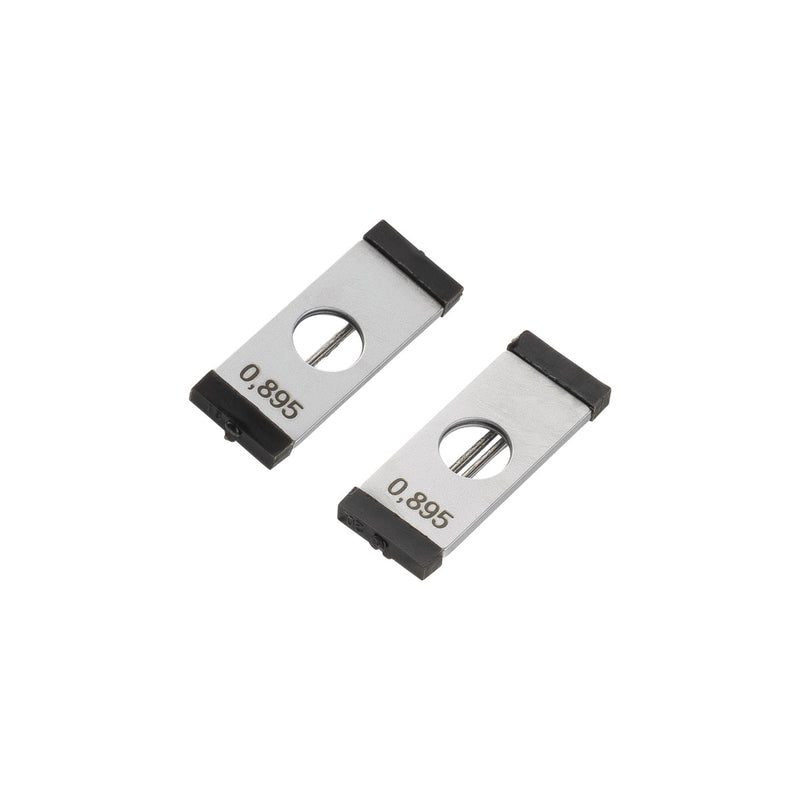

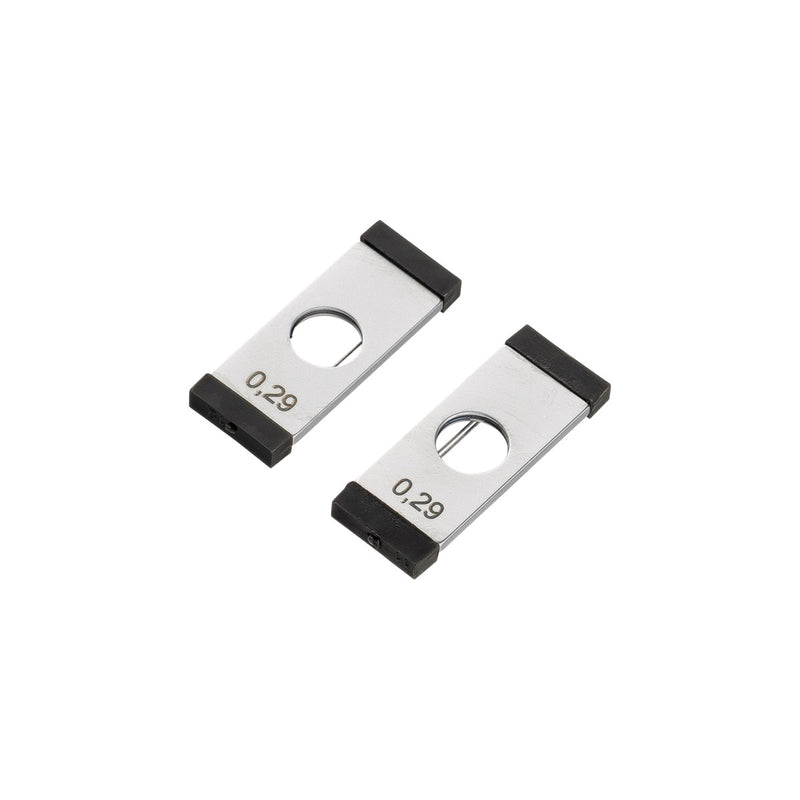

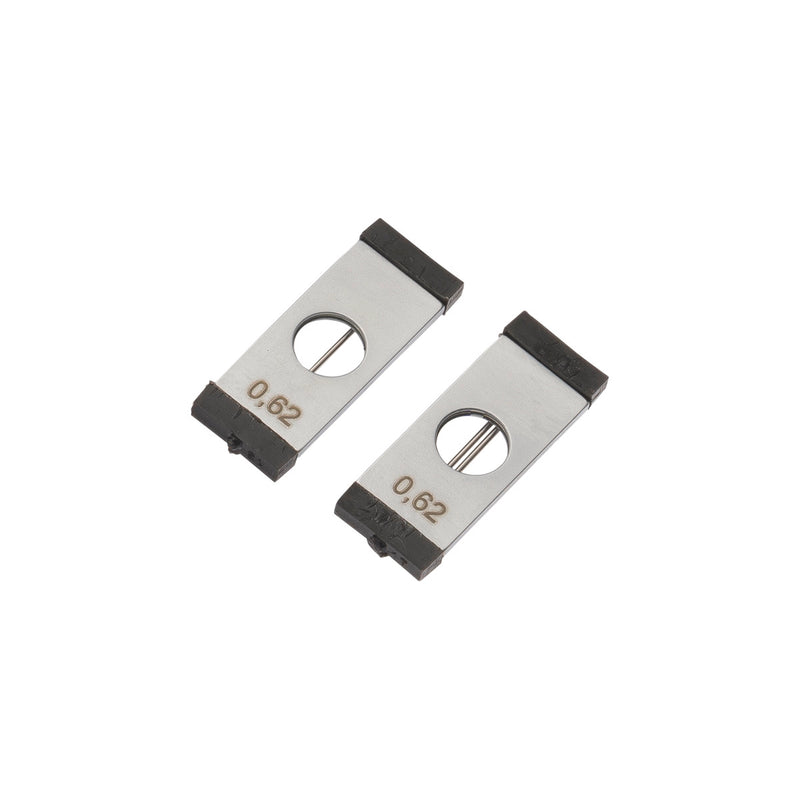

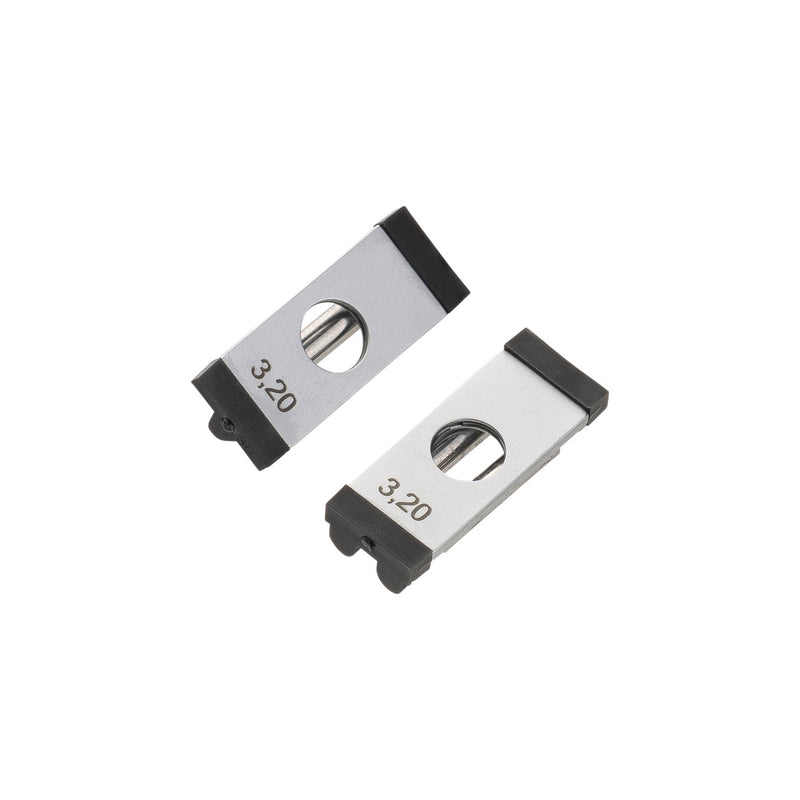

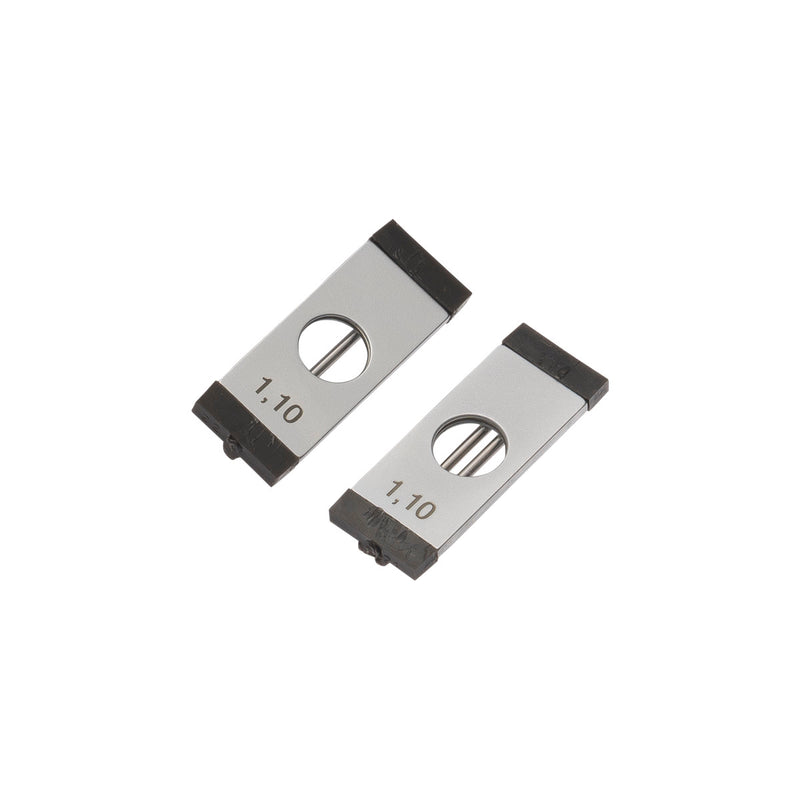

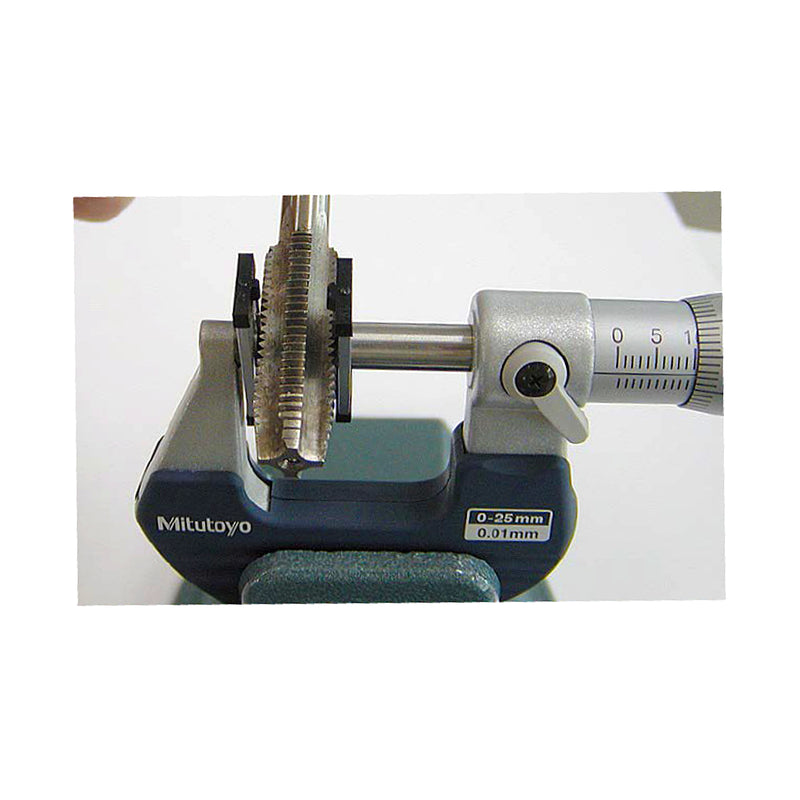

Thiết kế kẹp (Clip-on): Bộ sản phẩm gồm một cặp (một bên chứa 2 sợi dây kim loại song song, bên còn lại chứa 1 sợi dây). Bạn chỉ cần kẹp hai chiếc giá đỡ này vào trục đo (Spindle) và đầu tĩnh (Anvil) của cây panme thông thường.
Kích thước tiêu chuẩn: Bộ kẹp này được thiết kế để vừa khít với các trục đo có đường kính tiêu chuẩn Ø 6.35 mm (0.25 in).
Đo đường kính vòng chia (Pitch Diameter): Khi đo, 3 sợi dây kim loại này sẽ tự động lọt vào các khe ren, tiếp xúc trực tiếp với đường sườn ren. Kết quả đo ngoài hiển thị trên panme sau đó sẽ được đưa vào công thức toán học để tính ra chính xác đường kính vòng chia của ren

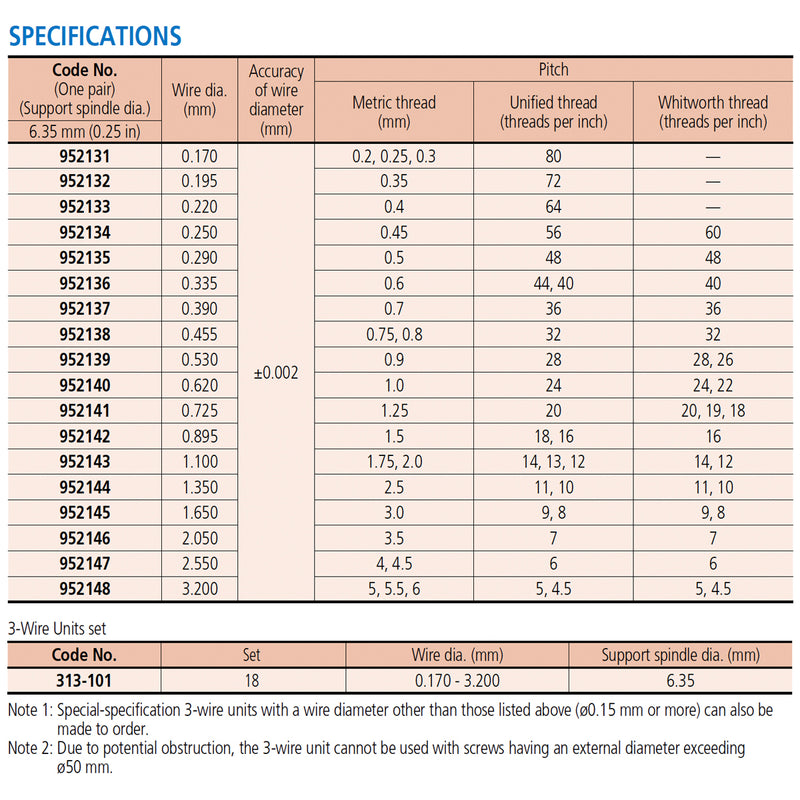

Tùy thuộc vào bước ren (Pitch) của con ốc bạn cần đo (hệ Mét, hệ Mỹ Unified hay hệ Whitworth), bạn bắt buộc phải chọn mã sản phẩm có đường kính dây (Wire diameter) tương ứng:

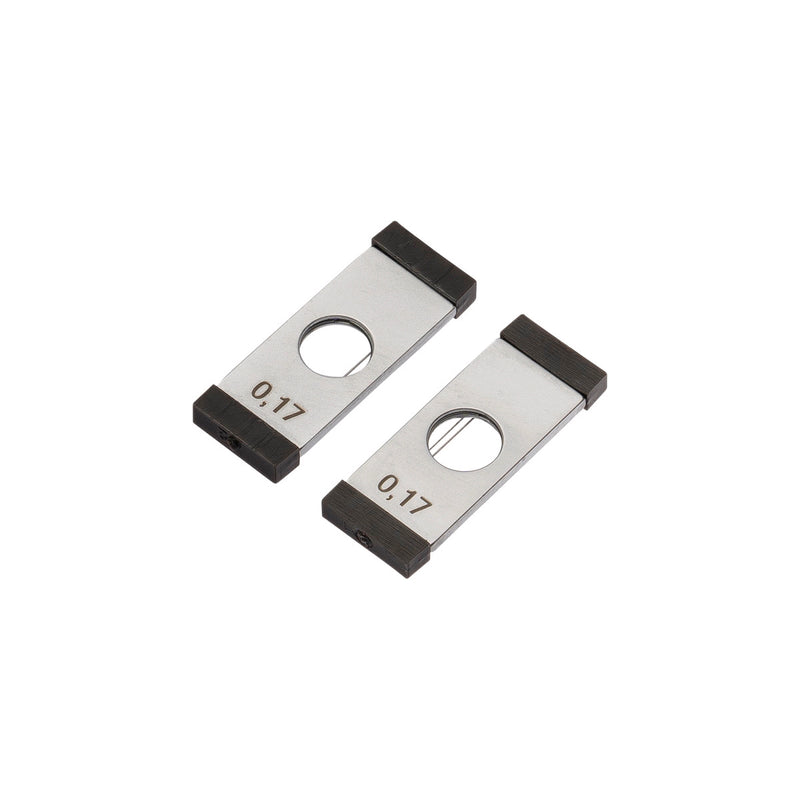

‣ Mã 952131 Đường kính dây 0.170 mm

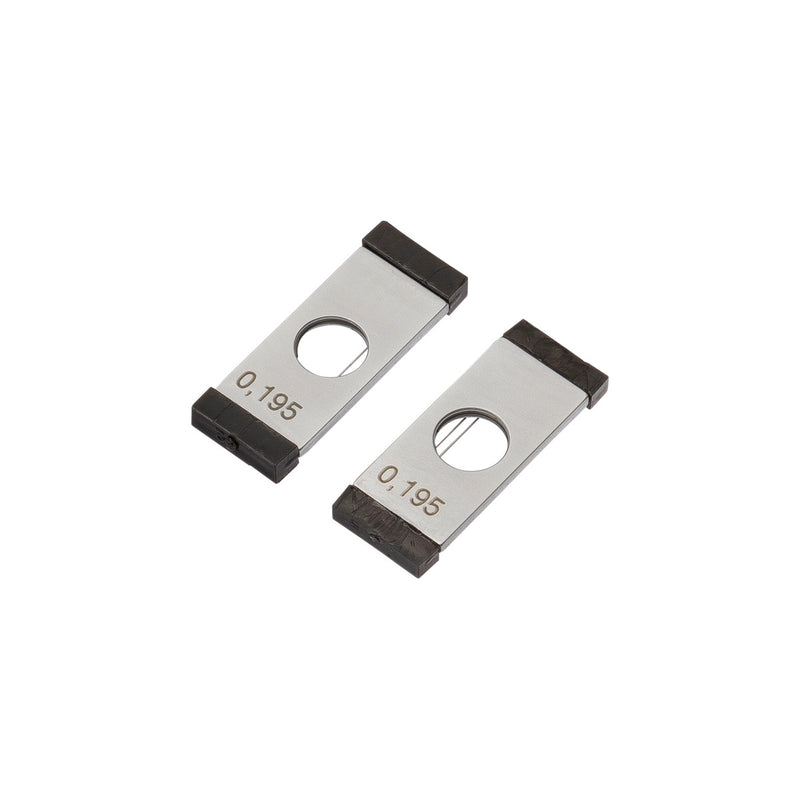

‣ Mã 952132 Đường kính dây 0.195 mm

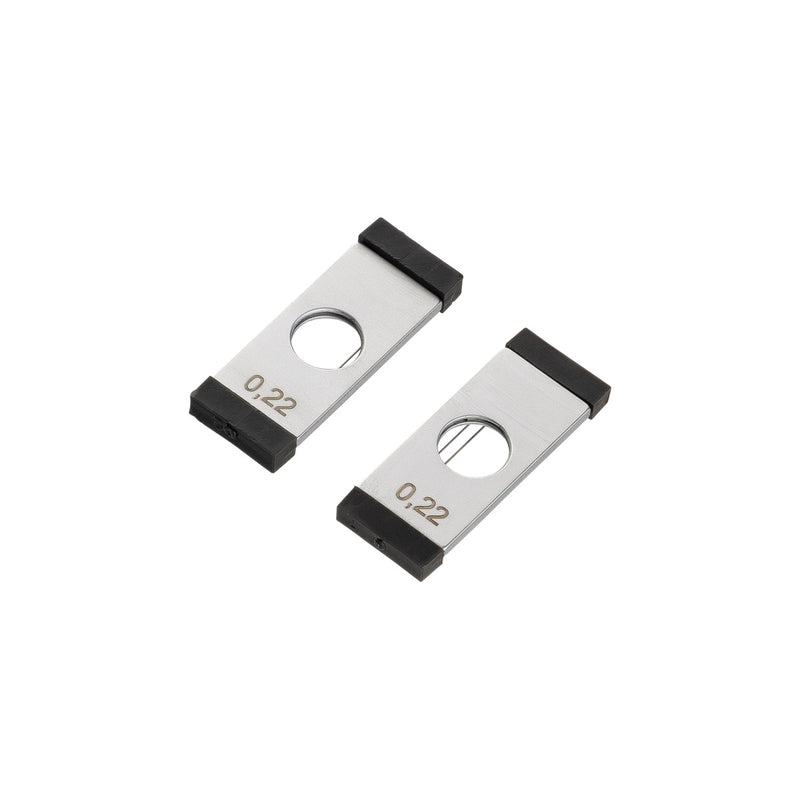

‣ Mã 952133 Đường kính dây 0.220 mm
‣ Mã 952134 Đường kính dây 0.250 mm
‣ Mã 952135 Đường kính dây 0.290 mm

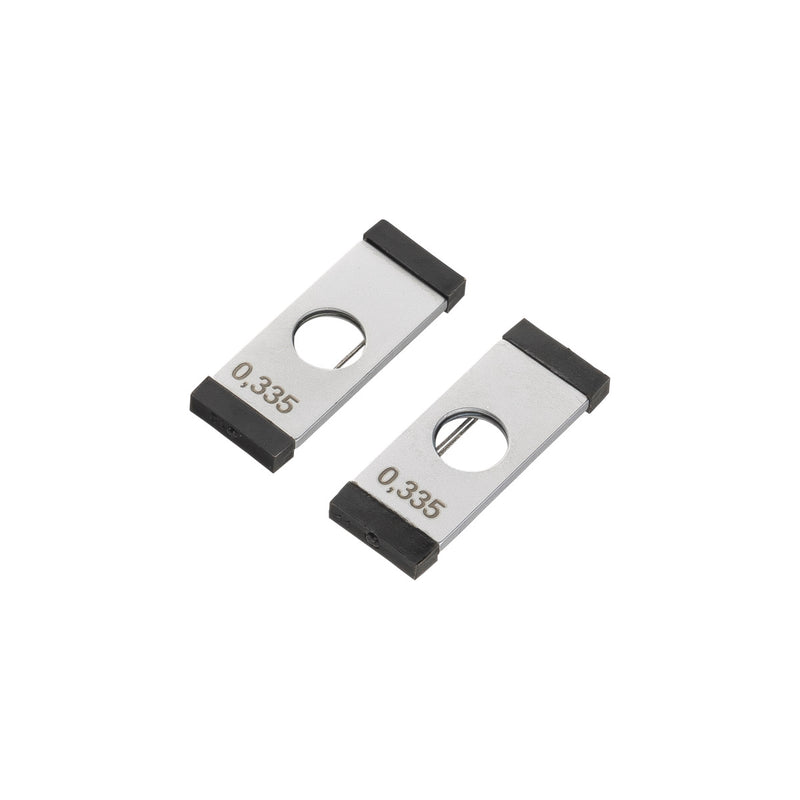

‣ Mã 952136 Đường kính dây 0.335 mm

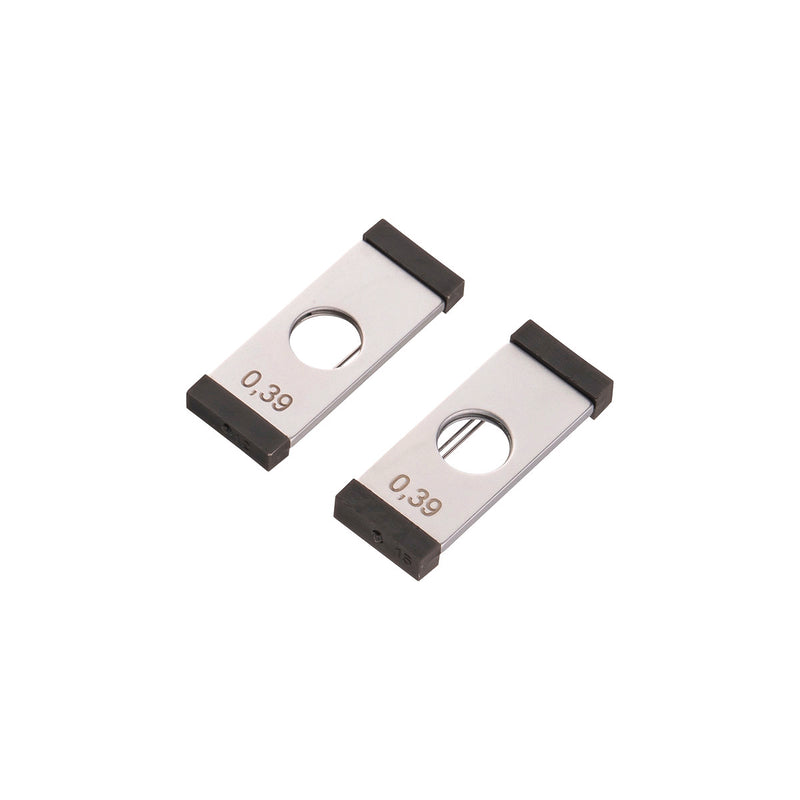

‣ Mã 952137 Đường kính dây 0.390 mm

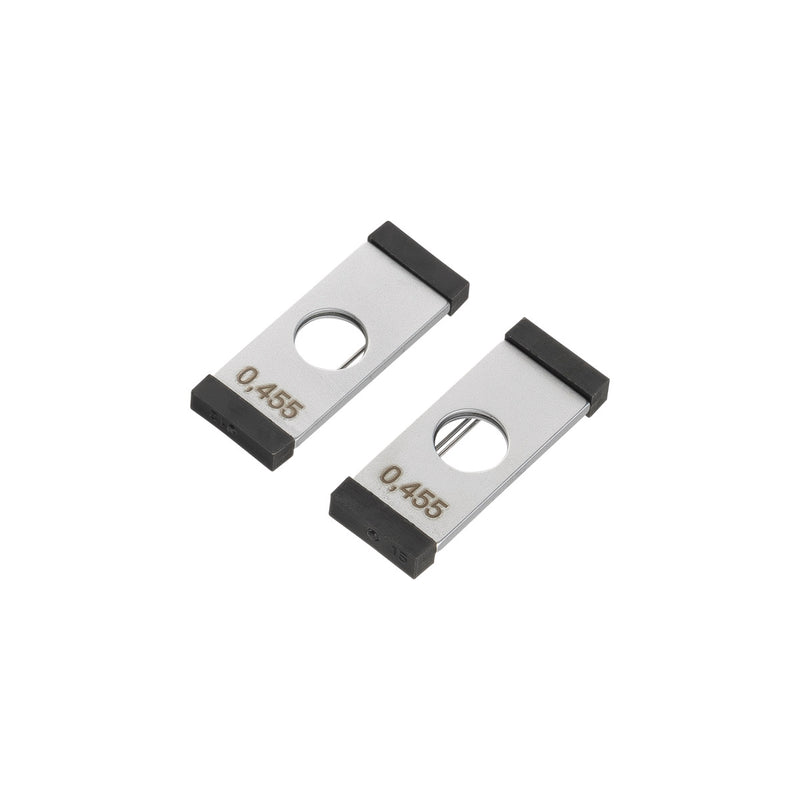

‣ Mã 952138 Đường kính dây 0.455 mm

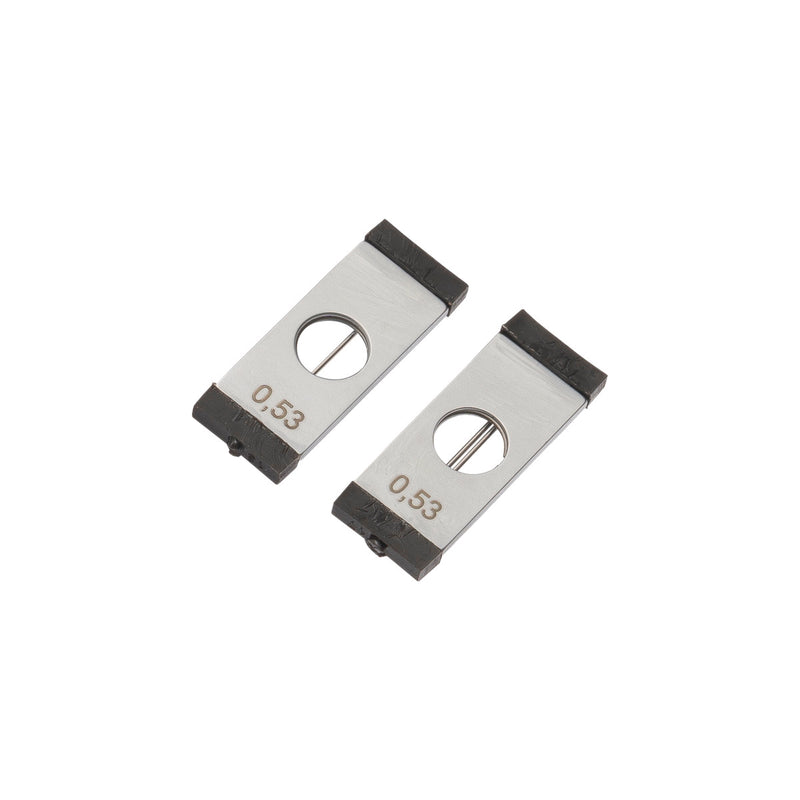

‣ Mã 952139 Đường kính dây 0.530 mm
‣ Mã 952140 Đường kính dây 0.620 mm
‣ Mã 952141 Đường kính dây 0.725 mm
‣ Mã 952142 Đường kính dây 0.895 mm
‣ Mã 952143 Đường kính dây 1.100 mm

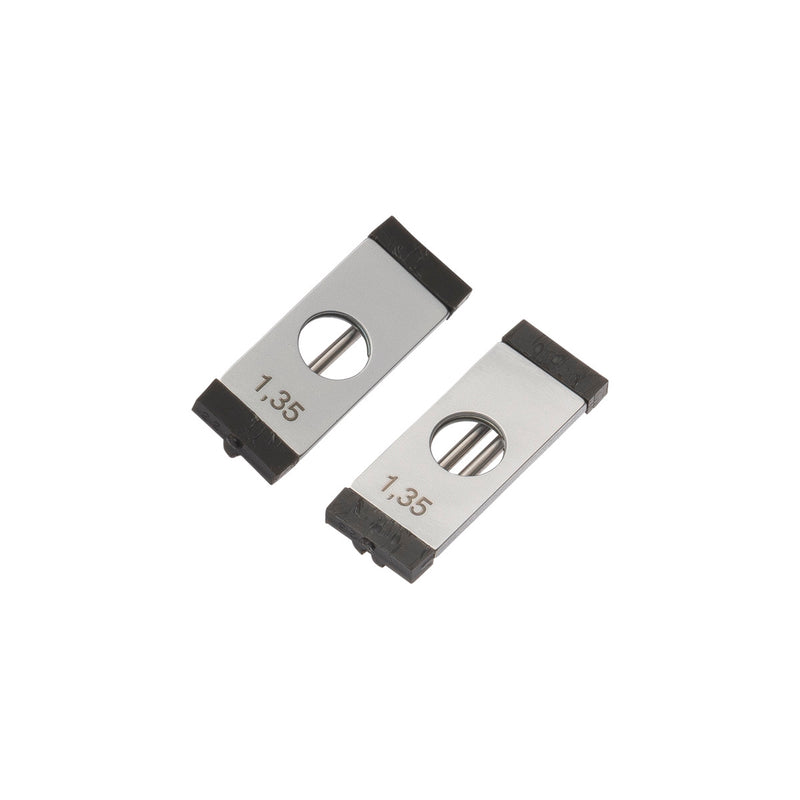

‣ Mã 952144 Đường kính dây 1.350 mm
‣ Mã 952145 Đường kính dây 1.650 mm
‣ Mã 952146 Đường kính dây 2.050 mm
‣ Mã 952147 Đường kính dây 2.550 mm
‣ Mã 952148 Đường kính dây 3.200 mm
💡 Lưu ý khi sử dụng:
Khi dùng bộ 3 dây này, sau khi đọc trị số trên Panme, bạn cần tra bảng công thức trong tài liệu "Quick Guide to Precision Measuring Instruments" của Mitutoyo để trừ đi phần đường kính của dây đo thì mới ra được kích thước ren thực tế.
