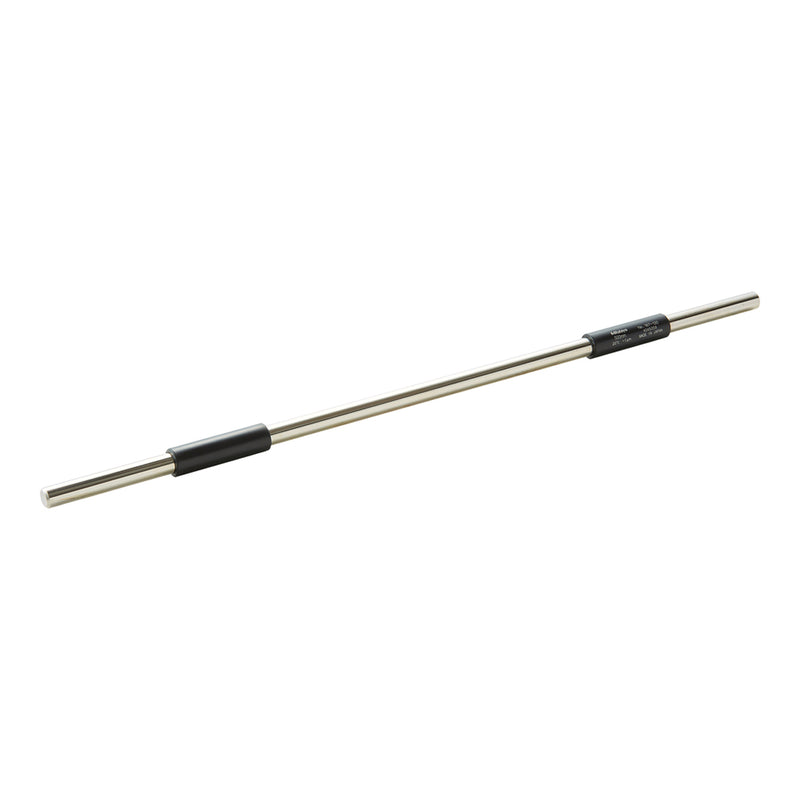

Dưỡng đo tiêu chuẩn cho Pamne đo ngoài - dài từ 500mm đến 975mm (Mitutoyo Setting Standard)
Nếu bạn sở hữu các dòng panme đo ngoài có dải đo lớn (từ 25-50mm, từ 1 inch trở lên), bạn không thể tự khép thước về 0 để kiểm tra sai số được. Khi đó, Các dưỡng đo tiêu chuẩn này chính là vật tham chiếu để bạn đưa thước về điểm Zero chuẩn trước khi đo.
1. Đặc điểm cốt lõi của các thanh dưỡng tiêu chuẩn này:
‣ Tay cầm cách nhiệt (Heat Isolation): Nếu bạn để ý hình dáng của thanh chuẩn Mitutoyo, ở chính giữa thân luôn có một lớp bọc bằng nhựa hoặc cao su chống trượt. Lớp bọc này giúp ngăn nhiệt độ từ tay người truyền vào thanh thép. Chỉ cần một chút hơi ấm từ tay làm thanh giãn nở vài micrômét (1-2 µm) làm cho toàn bộ việc hiệu chuẩn thước của bạn sẽ bị sai lệch hoàn toàn
‣ Mặt đầu gia công siêu phẳng: Hai đầu của thanh chuẩn (nơi tiếp xúc với đầu đo panme) được mài phẳng và đánh bóng đạt độ phẳng (Flatness) cực cao (chỉ khoảng 0.3µm) nhằm triệt tiêu mọi khe hở cơ học.
‣ Độ chính xác cấp Micron: Sai số chế tạo chiều dài của thanh cực kỳ nghiêm ngặt
__________________
Các phiên bản:
‣ Mã 167-120 Dài 500 mm Độ chính xác ±11 µm Đường kính trục ø 11.9 mm
‣ Mã 167-121 Dài 525 mm Độ chính xác ±11.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-122 Dài 550 mm Độ chính xác ±12 µm Đường kính trục ø 11.9 mm
‣ Mã 167-123 Dài 575 mm Độ chính xác ±12.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-124 Dài 600 mm Độ chính xác ±13 µm Đường kính trục ø 11.9 mm
‣ Mã 167-125 Dài 625 mm Độ chính xác ±13.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-126 Dài 650 mm Độ chính xác ±14 µm Đường kính trục ø 11.9 mm
‣ Mã 167-127 Dài 675 mm Độ chính xác ±14.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-128 Dài 700 mm Độ chính xác ±15 µm Đường kính trục ø 11.9 mm
‣ Mã 167-129 Dài 725 mm Độ chính xác ±15.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-130 Dài 750 mm Độ chính xác ±16 µm Đường kính trục ø 11.9 mm
‣ Mã 167-131 Dài 775 mm Độ chính xác ±16.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-132 Dài 800 mm Độ chính xác ±17 µm Đường kính trục ø 11.9 mm
‣ Mã 167-133 Dài 825 mm Độ chính xác ±17.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-134 Dài 850 mm Độ chính xác ±18 µm Đường kính trục ø 11.9 mm
‣ Mã 167-135 Dài 875 mm Độ chính xác ±18.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-136 Dài 900 mm Độ chính xác ±19 µm Đường kính trục ø 11.9 mm
‣ Mã 167-137 Dài 925 mm Độ chính xác ±19.5 µm Đường kính trục ø 11.9 mm
‣ Mã 167-138 Dài 950 mm Độ chính xác ±20 µm Đường kính trục ø 11.9 mm
‣ Mã 167-139 Dài 975 mm Độ chính xác ±20.5 µm Đường kính trục ø 11.9 mm
___________________
2. Quy trình Set Zero bằng dưỡng đo tiêu chuẩn
Để đảm bảo panme của bạn luôn đo chính xác, quy trình tiêu chuẩn vào đầu ngày làm việc nên thực hiện như sau:
‣ Làm sạch: Dùng khăn sạch hoặc giấy chuyên dụng lau thật sạch hai mặt đầu của thanh chuẩn 167 và hai mặt đo (Anvil/Spindle) của Panme. Một hạt bụi nhỏ cũng có thể làm sai lệch kết quả.
‣ Cầm đúng vị trí: Dùng tay chỉ cầm vào phần bọc nhựa cách nhiệt của thanh chuẩn. Tuyệt đối không chạm tay vào phần kim loại trần hoặc hai mặt đầu.
‣ Đo thử: Đưa thanh chuẩn vào giữa hai mặt đo của panme. Xoay bánh cóc (Ratchet Stop) từ 3-5 tiếng "tạch tạch" để đảm bảo lực ép tiêu chuẩn.
‣ Hiệu chỉnh: Nhìn xem vạch "0" trên ống xoay có trùng với vạch chính trên thân panme không (hoặc màn hình điện tử có hiện đúng kích thước thanh chuẩn, ví dụ 50.000 không). Nếu lệch, dùng chìa vặn (Spanner) đi kèm theo Panme để xoay nhẹ ống chia vạch về đúng vị trí chuẩn.
