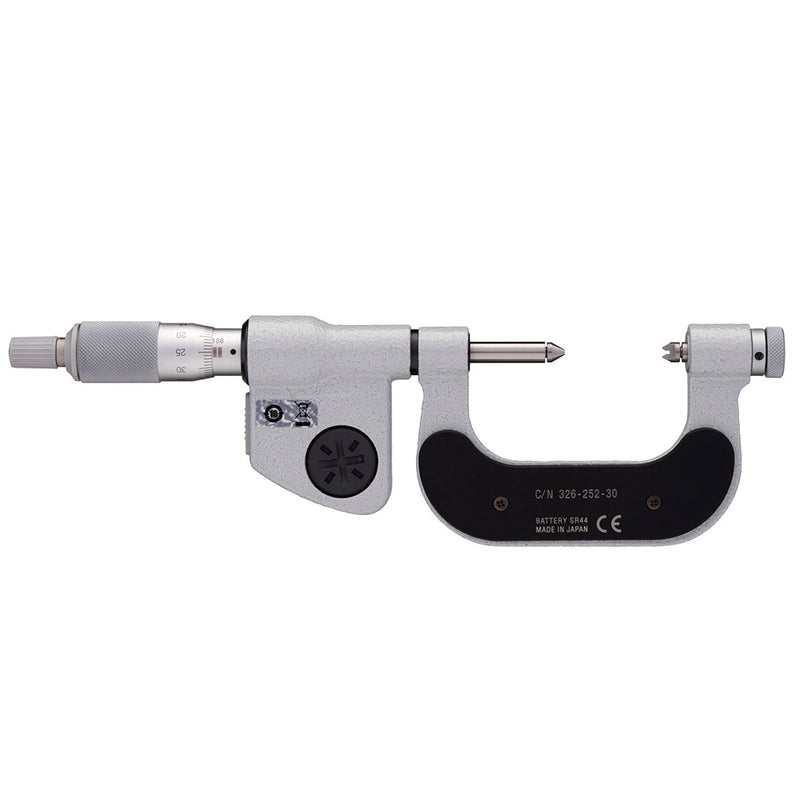

Panme điện tử Mitutoyo Series 326 - Spindle Tip Micrometers. Hàm kẹp mũi nhọn, có thể thay mũi. Có cổng SPC xuất dữ liệu
Đặc điểm cốt lõi: Đo ren bằng đầu đo thay thế
Khác với panme thông thường có đầu đo phẳng, dòng 326 sử dụng các cặp đầu đo đặc biệt:
‣ Đầu đo có thể thay thế (Interchangeable tips): Cả đầu tĩnh (anvil) và trục đo (spindle) đều có lỗ cắm để lắp các cặp đầu đo tương ứng với bước ren cần đo.
‣ Đọc trực tiếp đường kính trung tính: Thiết kế này cho phép bạn đo và đọc trực tiếp giá trị đường kính trung tính của ren, thay vì phải tính toán phức tạp qua phương pháp đo 3 dây.
‣ Hỗ trợ đa dạng hệ ren: Bạn có thể chọn các bộ đầu đo tùy chọn (optional) cho ren hệ Mét, hệ Inch (Unified), hoặc ren Whitworth 55°
Các tính năng kỹ thuật nổi bật:
‣ Chuẩn IP65 (cho dòng 326): Khả năng kháng bụi và tia nước cực tốt, cho phép sử dụng ngay tại máy gia công ren nơi có nhiều dầu cắt gọt.
‣ Trục đo không xoay (tùy model): Giúp đầu đo tiếp xúc chính xác vào rãnh ren mà không gây ra lực xoắn làm sai lệch kết quả.
‣ Cơ chế Ratchet Stop: Đảm bảo lực đo luôn ổn định, điều này cực kỳ quan trọng khi đo ren vì diện tích tiếp xúc giữa đầu đo và ren rất nhỏ
Công nghệ và Quản lý dữ liệu (dòng 326)
‣ Tích hợp SPC: Thước có cổng xuất dữ liệu Digimatic để kết nối với hệ thống quản lý chất lượng (SPC).
‣ Hỗ trợ không dây: Tương thích hoàn toàn với hệ thống U-WAVE Fit, giúp truyền dữ liệu đo lường về máy tính mà không cần sử dụng dây cáp.
‣ Phần mềm MeasurLink: Dữ liệu có thể được quản lý tập trung qua phần mềm chuyên dụng để theo dõi quy trình sản xuất theo thời gian thực
Phụ kiện đi kèm và Tùy chọn

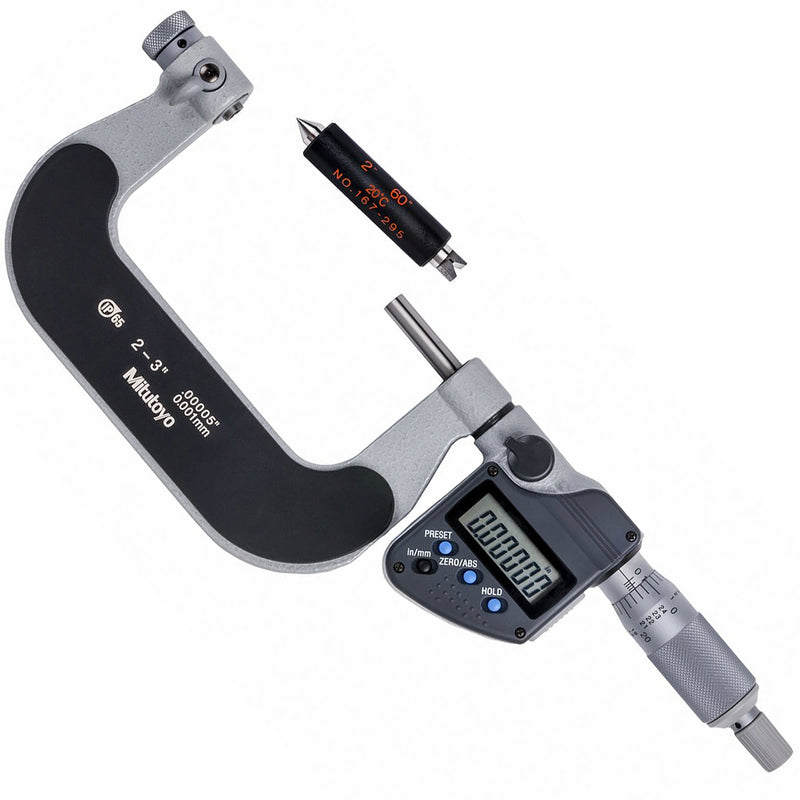

‣ Thanh chuẩn (Setting Standard): Mỗi bộ thước thường đi kèm với 1 thanh chuẩn $60^{\circ}$ (hệ Mét/Unified) để giúp bạn thiết lập điểm 0 (Zero point) chính xác trước khi đo.

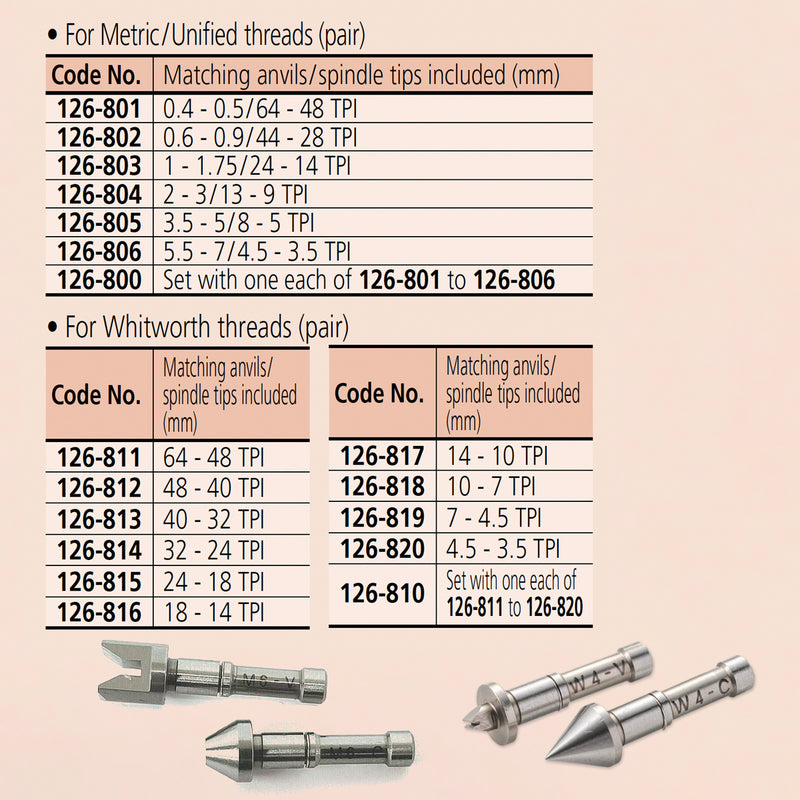

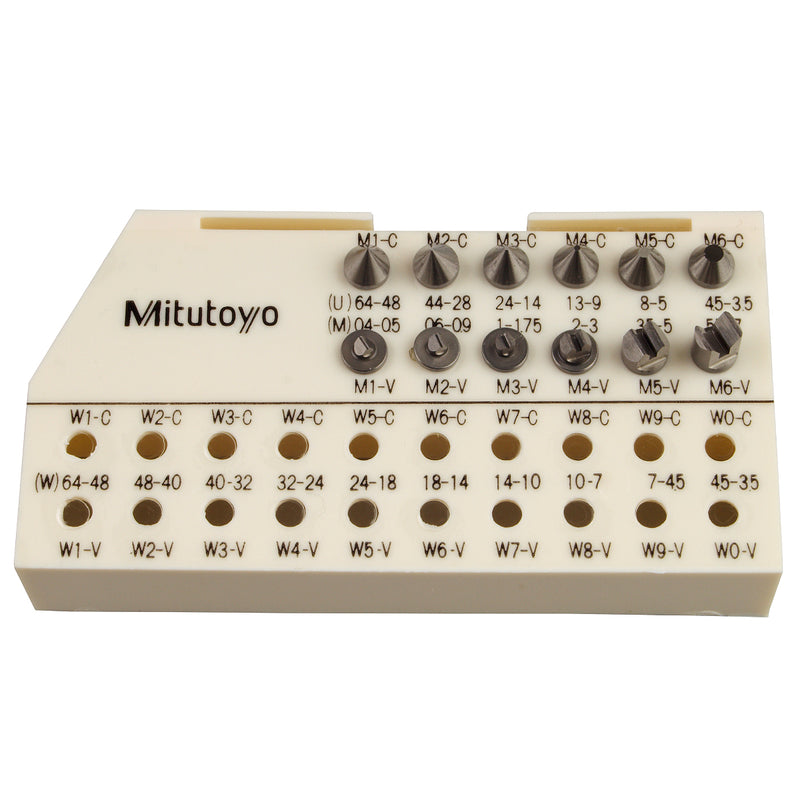

‣ Đầu đo (Anvils/Tips): Lưu ý rằng các bộ đầu đo thường là phụ kiện mua rời (optional), cho phép bạn tùy chọn chính xác loại phù hợp với bước ren (pitch) mà xưởng đang sản xuất.
__________________

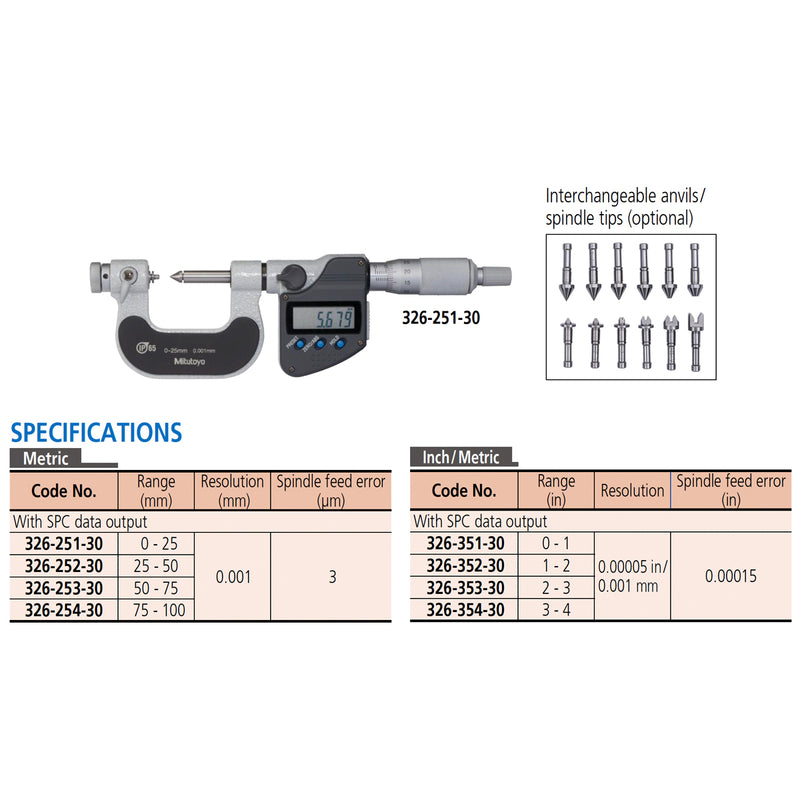

Các phiên bản:
‣ Mã 326-251-30 Dãy đo 0 - 25 mm Hệ Metric

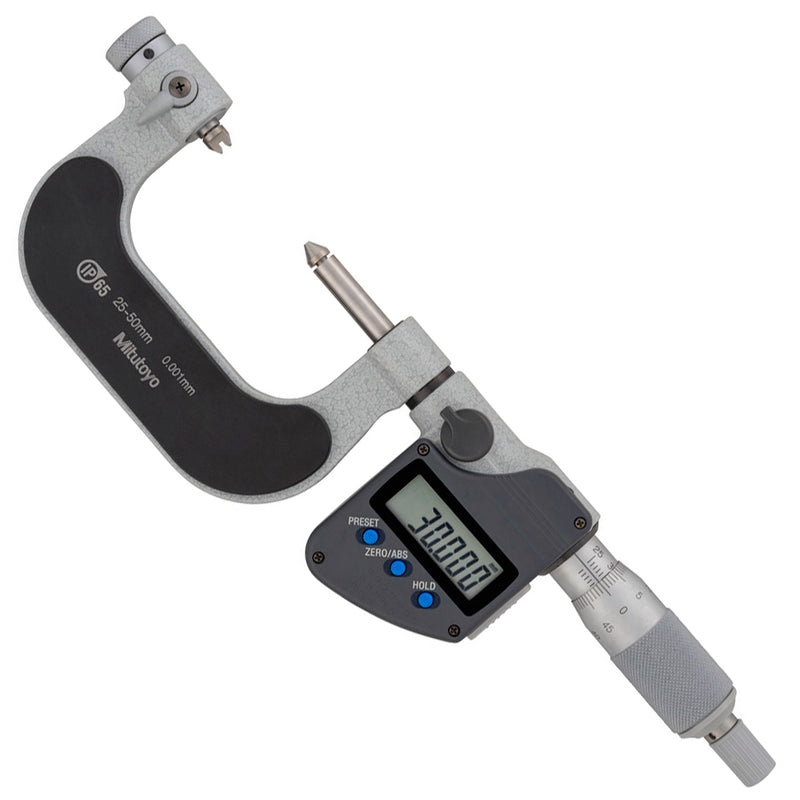

‣ Mã 326-252-30 Dãy đo 25 - 50 mm Hệ Metric
‣ Mã 326-253-30 Dãy đo 50 - 75 mm Hệ Metric

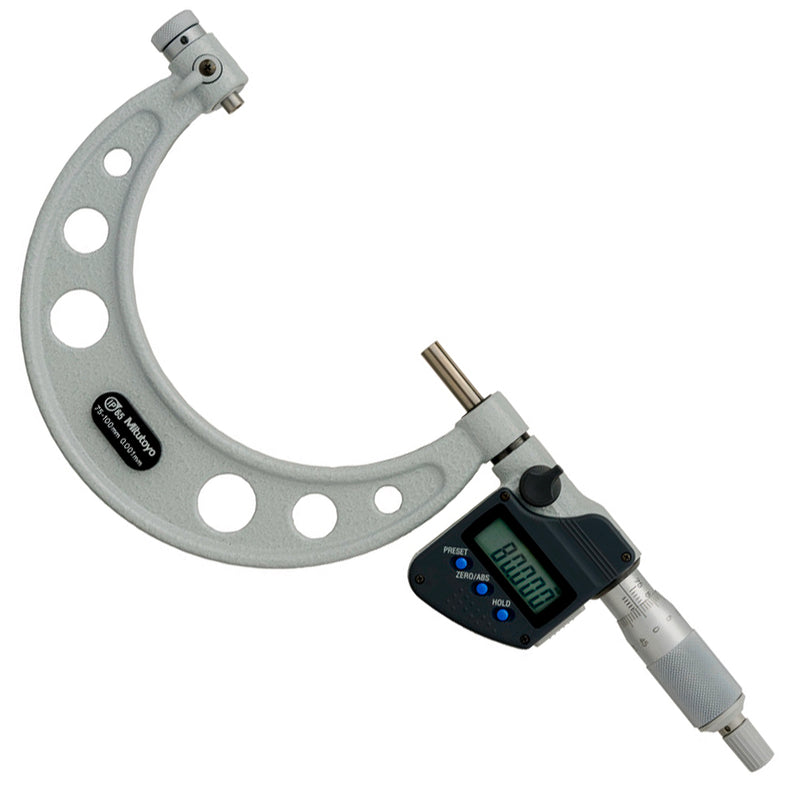

‣ Mã 326-254-30 Dãy đo 75 - 100 mm Hệ Metric

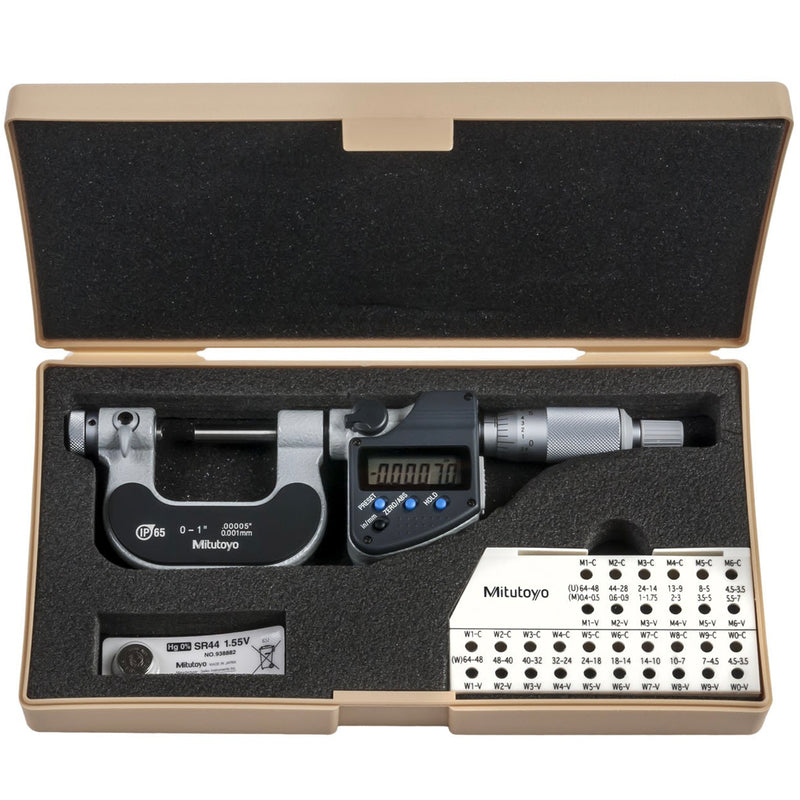

‣ Mã 326-351-30 Dãy đo 0 - 1 Inch Hệ Inch | Metric
‣ Mã 326-352-30 Dãy đo 1 - 2 Inch Hệ Inch | Metric

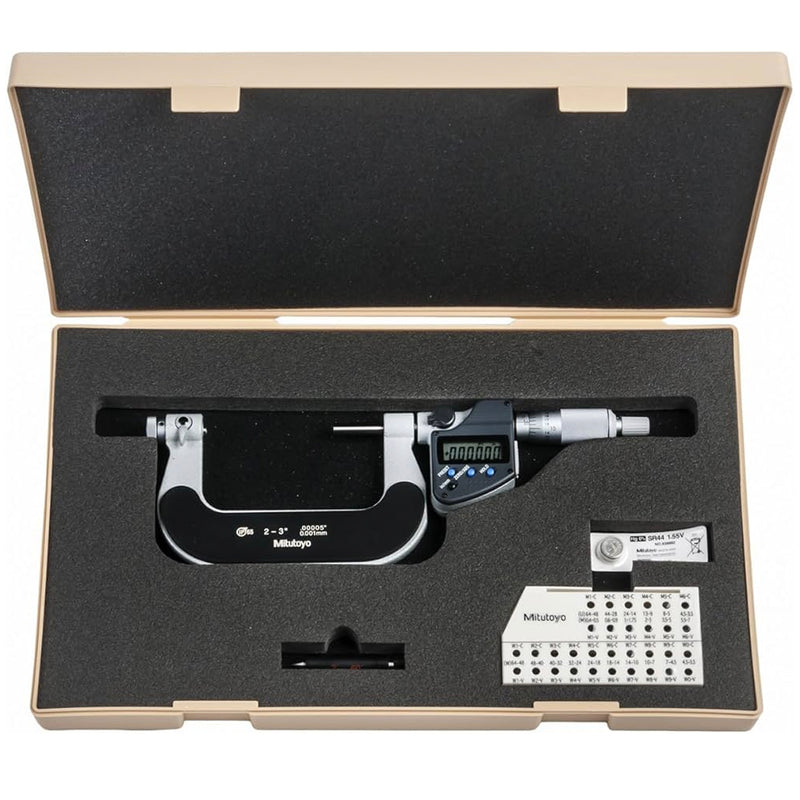

‣ Mã 326-353-30 Dãy đo 2 - 3 Inch Hệ Inch | Metric

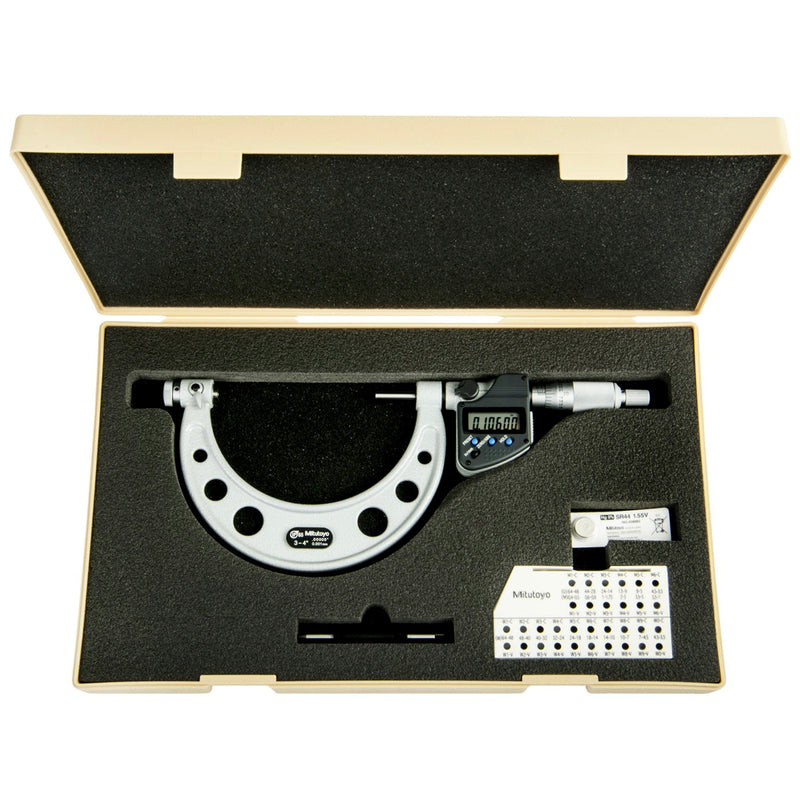

‣ Mã 326-354-30 Dãy đo 3 - 4 Inch Hệ Inch | Metric
