Panme Mitutoyo Series 107 - Indicator Type Micrometer, kết hợp đồng hồ
đây là dòng Panme đặc biệt không chỉ dùng để đọc kích thước trực tiếp trên thân thước, mà còn đóng vai trò như một thiết bị so sánh (comparator) để kiểm tra hàng loạt - đo nhanh
1. Đặc điểm cốt lõi: Kết hợp với Đồng hồ so (Indicator)
‣ Thiết kế mở: Thước được thiết kế để lắp thêm một đồng hồ so (Dial Indicator hoặc Digimatic Indicator) có đường kính trục Ø 8mm vào phần đầu tĩnh (anvil).
‣ Mục đích: Chuyên dùng để kiểm tra Đạt/Không đạt (GO/±NG) cho các chi tiết sản xuất hàng loạt. Thay vì đọc con số cụ thể, người thợ chỉ cần nhìn kim đồng hồ có nằm trong khoảng dung sai cho phép hay không.
2. Cơ chế rút đầu đo (Anvil Retracting Trigger) Đây là tính năng quan trọng nhất giúp tăng tốc độ làm việc:
‣ Cần gạt rút nhanh: Thước có một cần gạt (trigger) cho phép rút đầu tĩnh về phía sau một khoảng 3 mm.
‣ Lợi ích: Bạn không cần vặn trục đo ra vào cho mỗi chi tiết. Chỉ cần gạt cần, đưa chi tiết vào, thả cần ra và đọc kết quả trên đồng hồ. Việc này giúp giảm mài mòn mặt đo và tiết kiệm thời gian tối đa.
4. Lựa chọn đồng hồ so (Tùy chọn)
Hãng gợi ý một số loại đồng hồ so phù hợp để lắp vào thước:
‣ Đồng hồ cơ (0.01mm): Model 2046AB.
‣ Đồng hồ cơ (0.001mm): Model 2109AB-10.
‣ Đồng hồ điện tử (0.0005mm): Model 543-700B (cho độ chính xác cực cao).
________________
Các phiên bản:

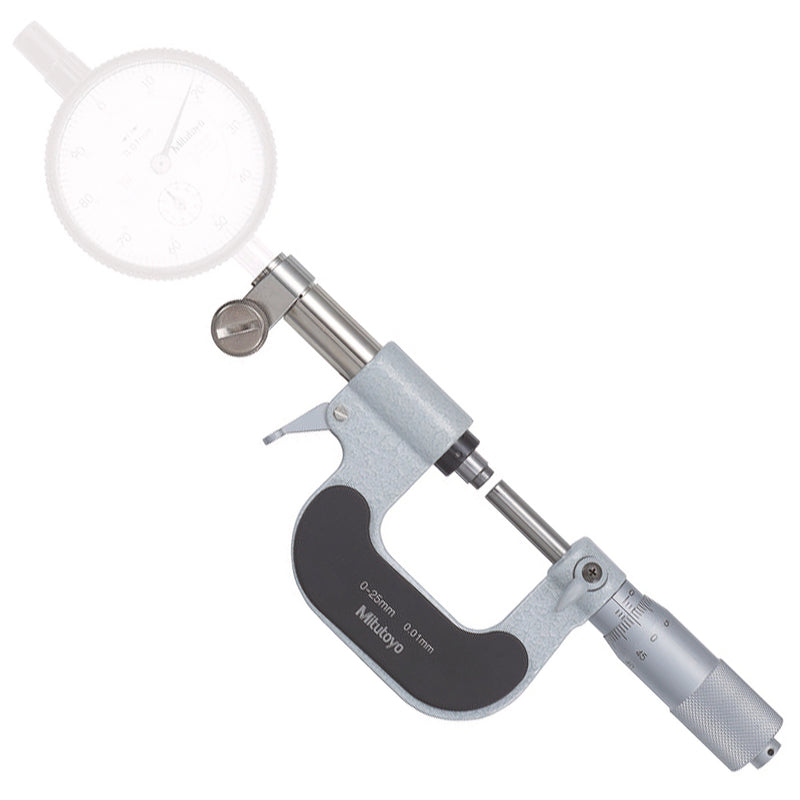

‣ Mã 107-201 Dãy đo 0 - 25 mm

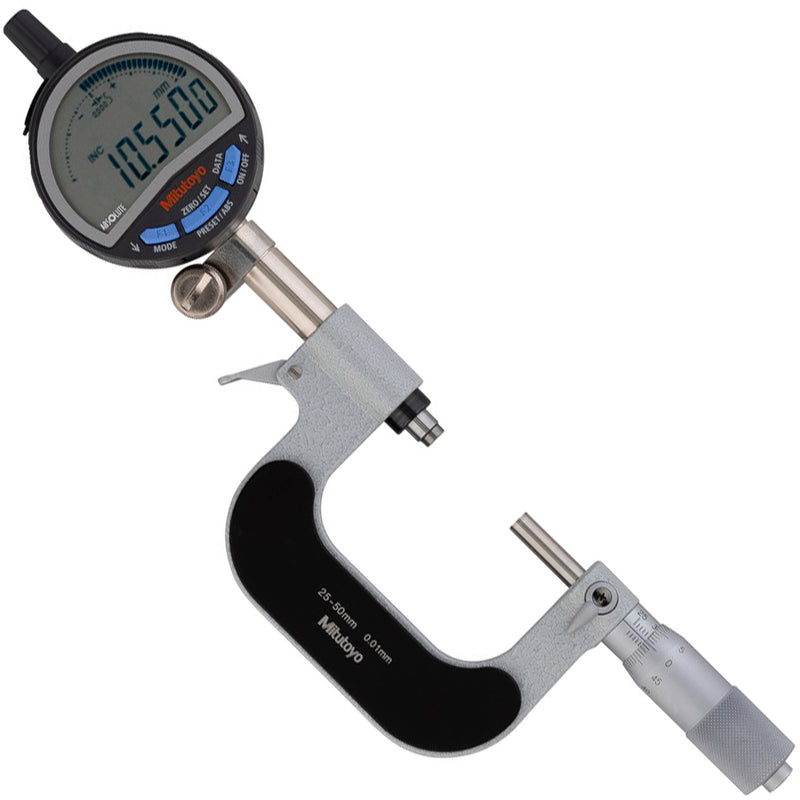

‣ Mã 107-202 Dãy đo 25 - 50 mm

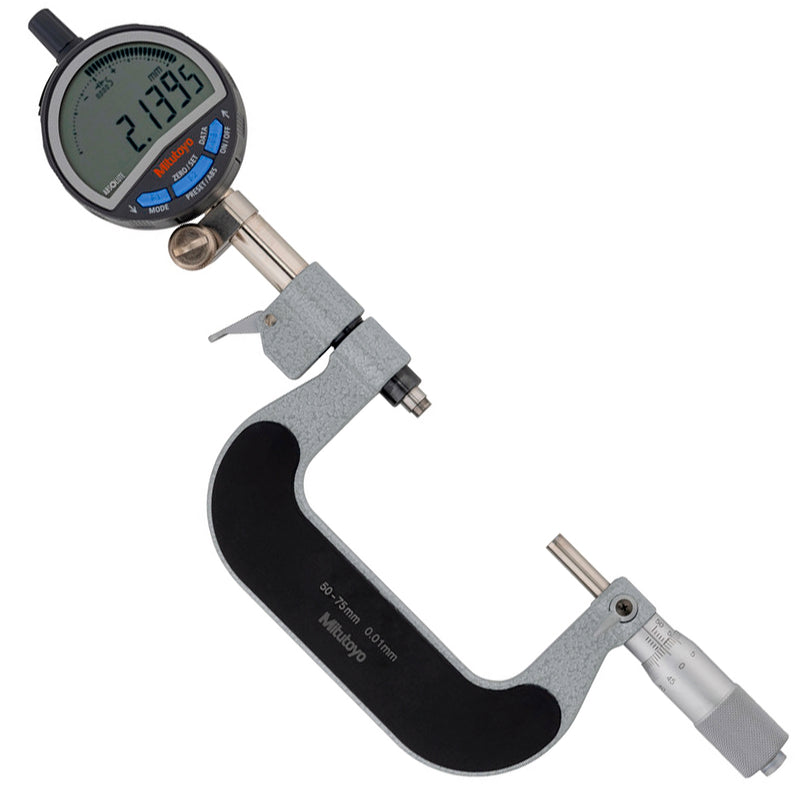

‣ Mã 107-203 Dãy đo 50 - 75 mm

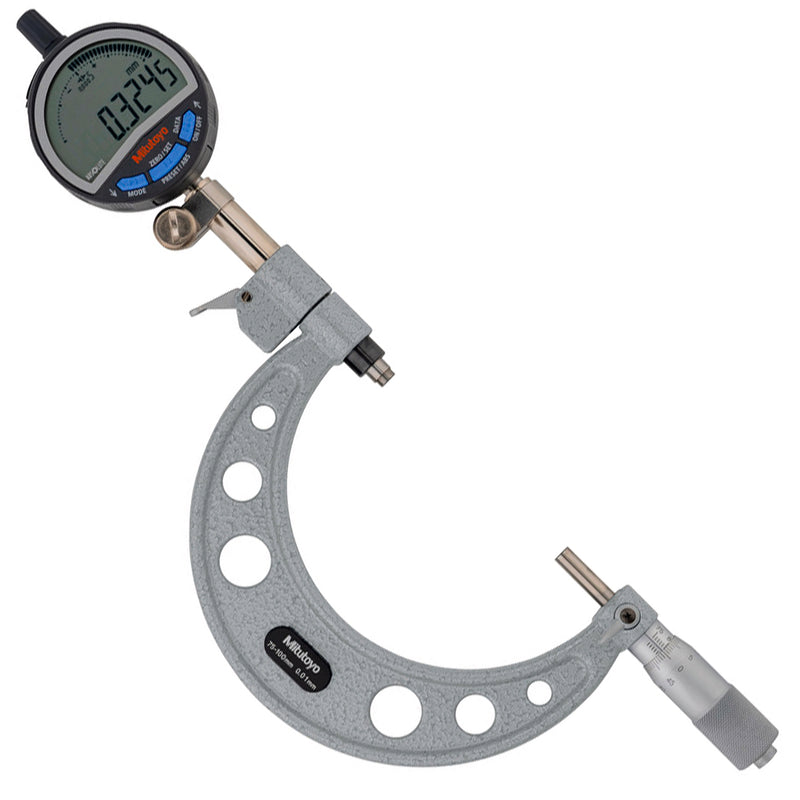

‣ Mã 107-204 Dãy đo 75 - 100 mm

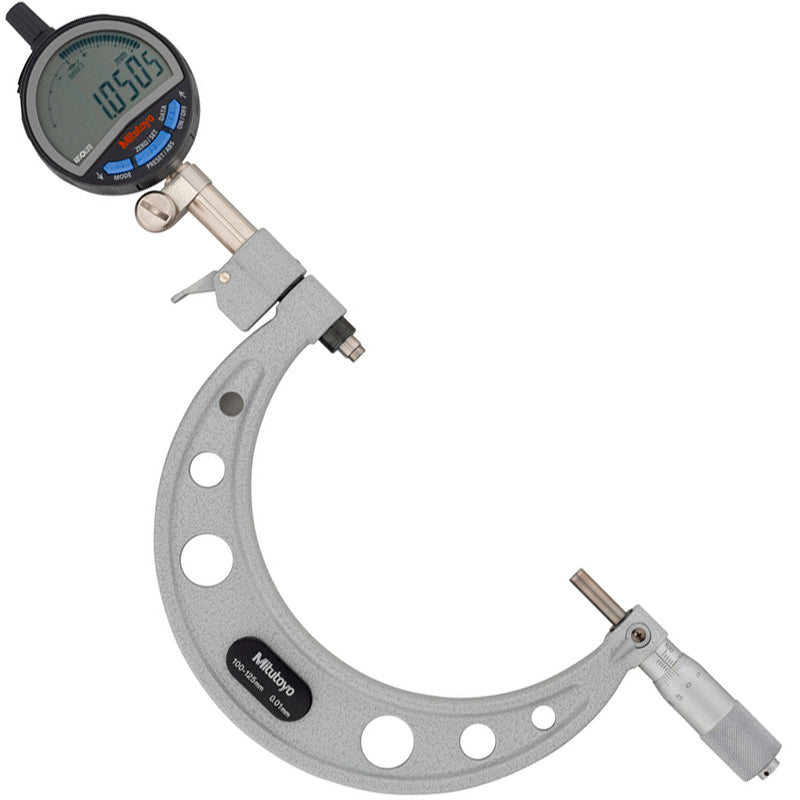

‣ Mã 107-205 Dãy đo 100 - 125 mm

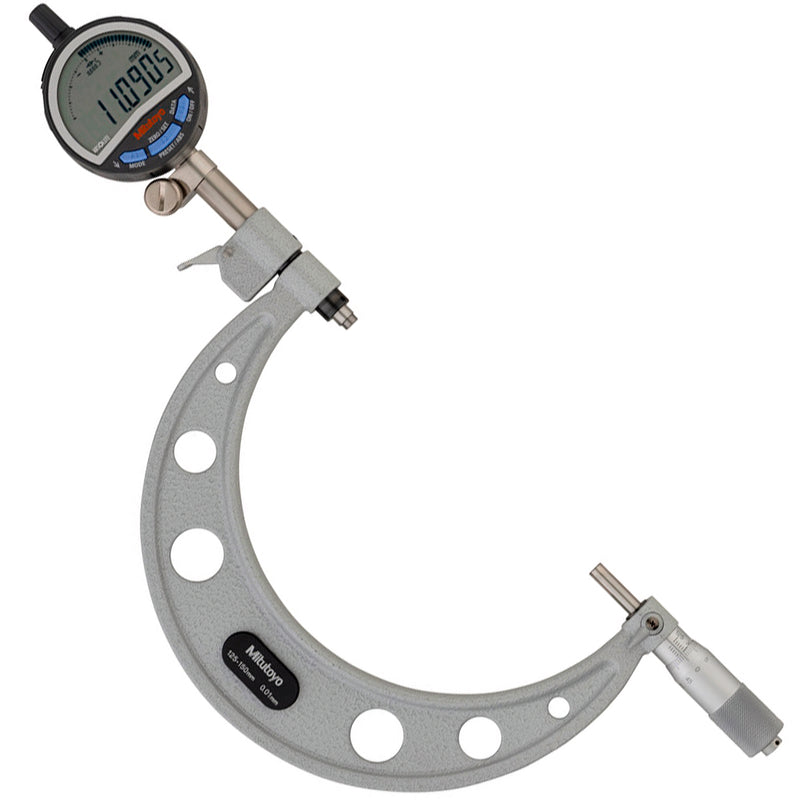

‣ Mã 107-206 Dãy đo 125 - 150 mm

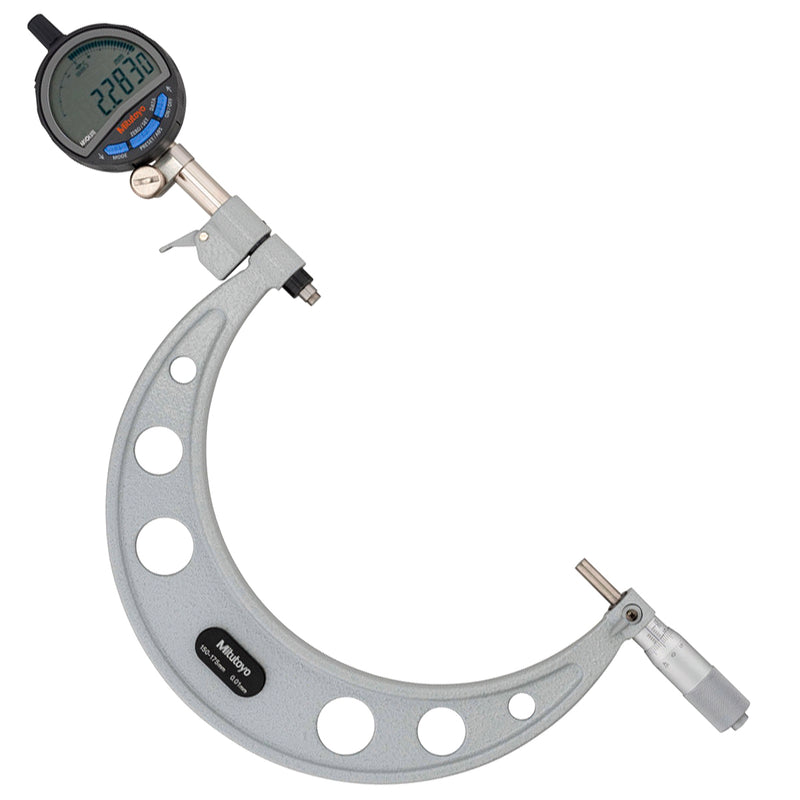

‣ Mã 107-207 Dãy đo 150 - 175 mm

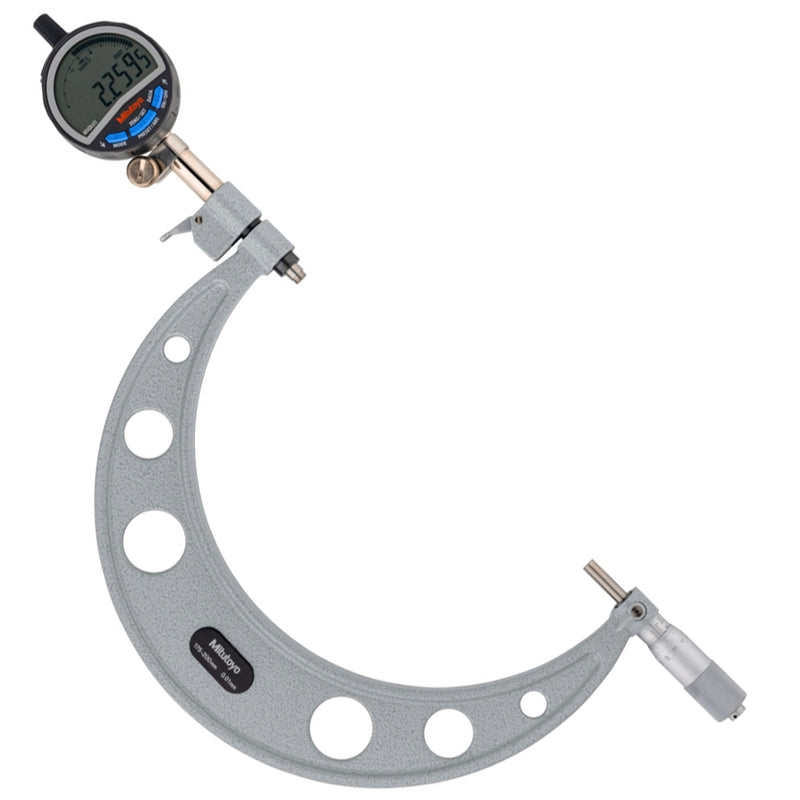

‣ Mã 107-208 Dãy đo 175 - 200 mm
