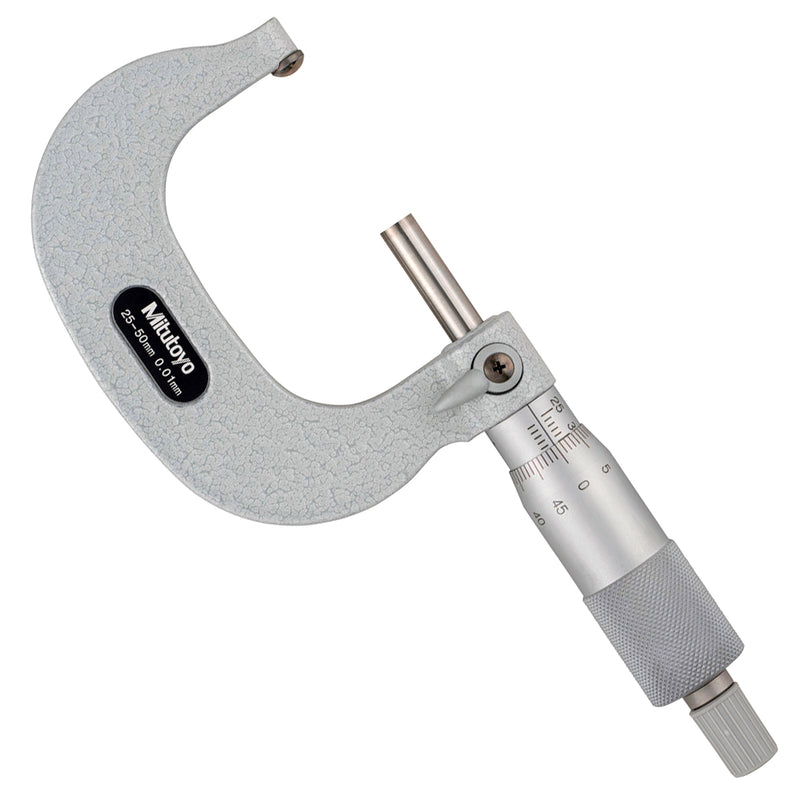

Panme Mitutoyo Series 115 - Tube Micrometers | Đo độ dày thành ống
Đây là dòng Panme chuyên dụng để đo độ dày thành ống hoặc các chi tiết có bề mặt cong
Nếu công việc của bạn liên quan đến sản xuất ống thép, ống đồng hoặc kiểm tra các chi tiết dạng vòng, Series 115 là công cụ tối ưu nhất để thay thế cho Panme đo ngoài thông thường.
1. Đặc điểm cốt lõi: Đầu tĩnh hình cầu (Spherical Anvil) Điểm khác biệt lớn nhất của Series 115 so với các loại Panme thông thường là thiết kế của đầu đo:
‣ Tiếp xúc điểm: Đầu tĩnh (anvil) có dạng hình cầu. Khi đo, đầu cầu này tiếp xúc với bề mặt cong của chi tiết tại một điểm duy nhất thay vì một diện tích bề mặt.
‣ Độ chính xác cao cho vật hình trụ: Thiết kế này giúp loại bỏ sai số do độ cong của thành ống gây ra, giúp việc đo độ dày thành ống trở nên cực kỳ chính xác và dễ dàng.
2. Thiết kế
‣ Trục đo phẳng: Trong khi đầu tĩnh hình cầu, thì trục đo (spindle) vẫn là mặt phẳng phủ Carbide để đảm bảo độ bền và độ phẳng khi tiếp xúc với mặt ngoài của ống. Một số Moddel có đầu trục đo hình cầu.
‣ Cơ chế Ratchet Stop: Giúp duy trì lực đo ổn định, tránh làm biến dạng các ống có thành mỏng hoặc vật liệu mềm
___________________

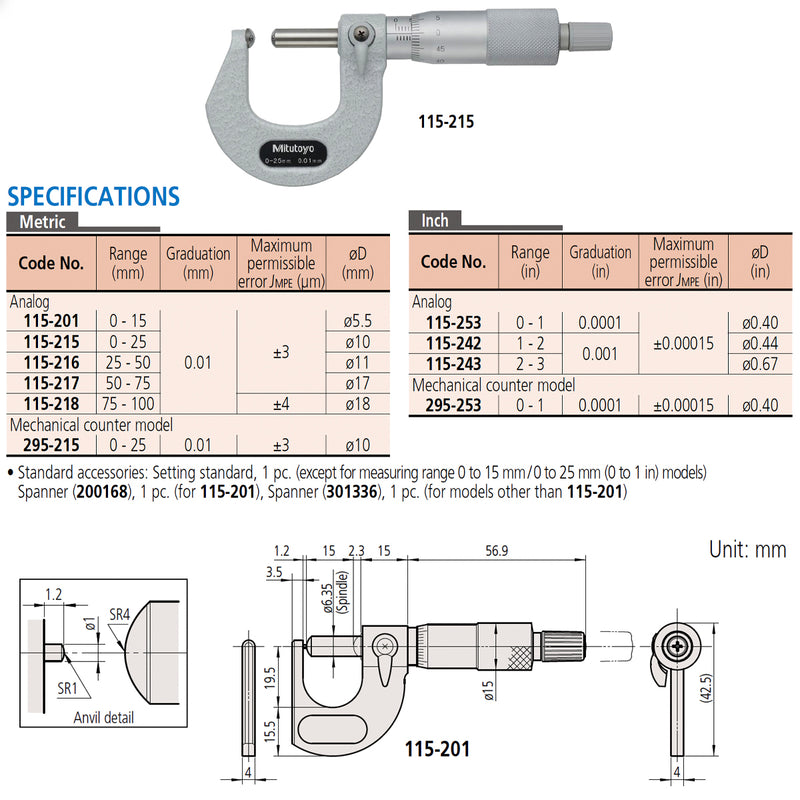

Các phiên bản:

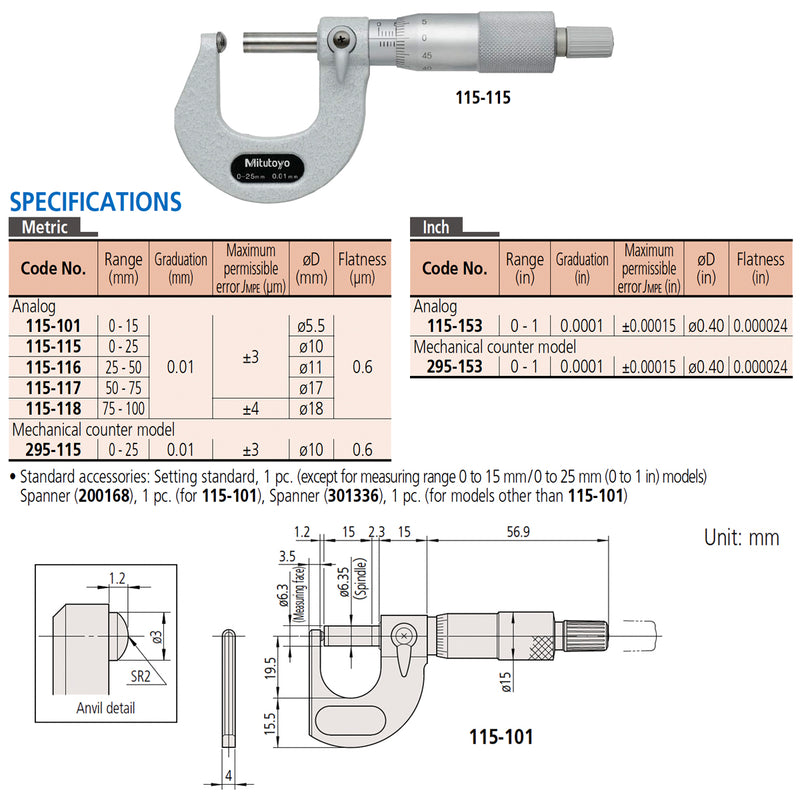

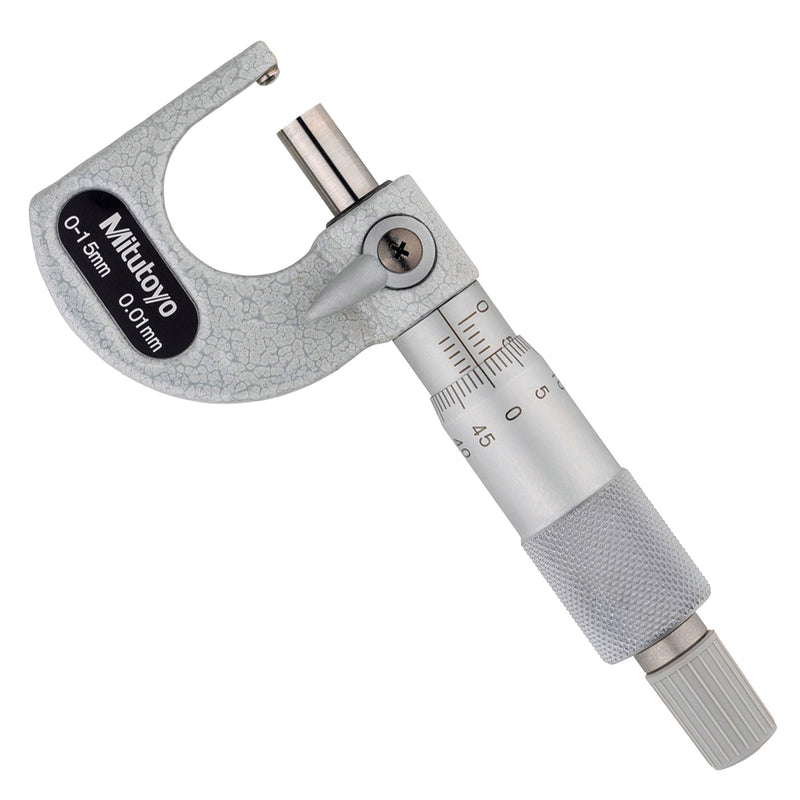

‣ Mã 115-101 Dãy đo 0 - 15 mm Sai số ±3 µm Mặt đo Cong - Phẳng

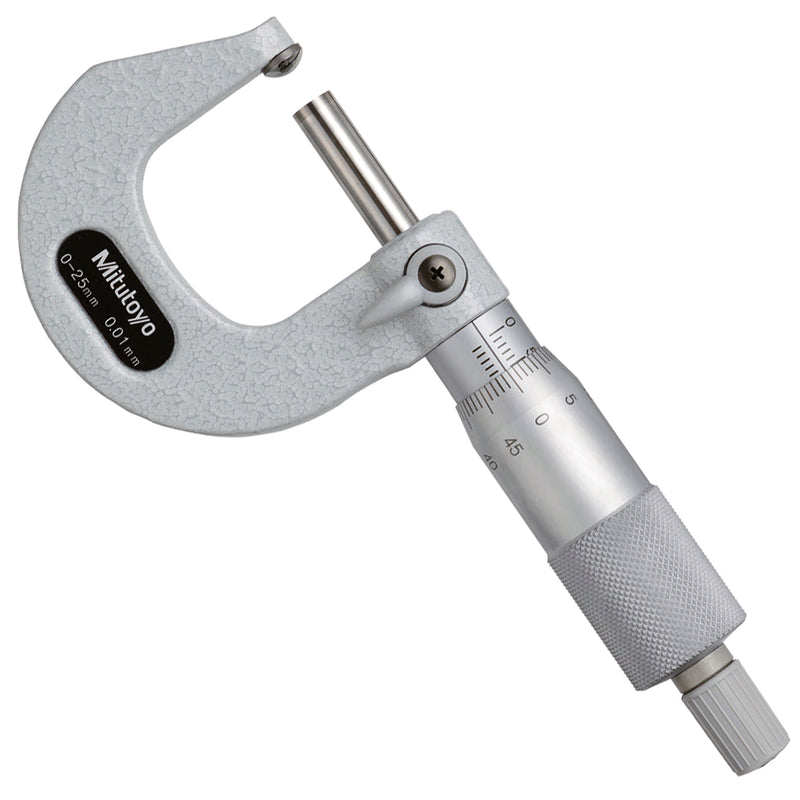

‣ Mã 115-115 Dãy đo 0 - 25 mm Sai số ±3 µm Mặt đo Cong - Phẳng

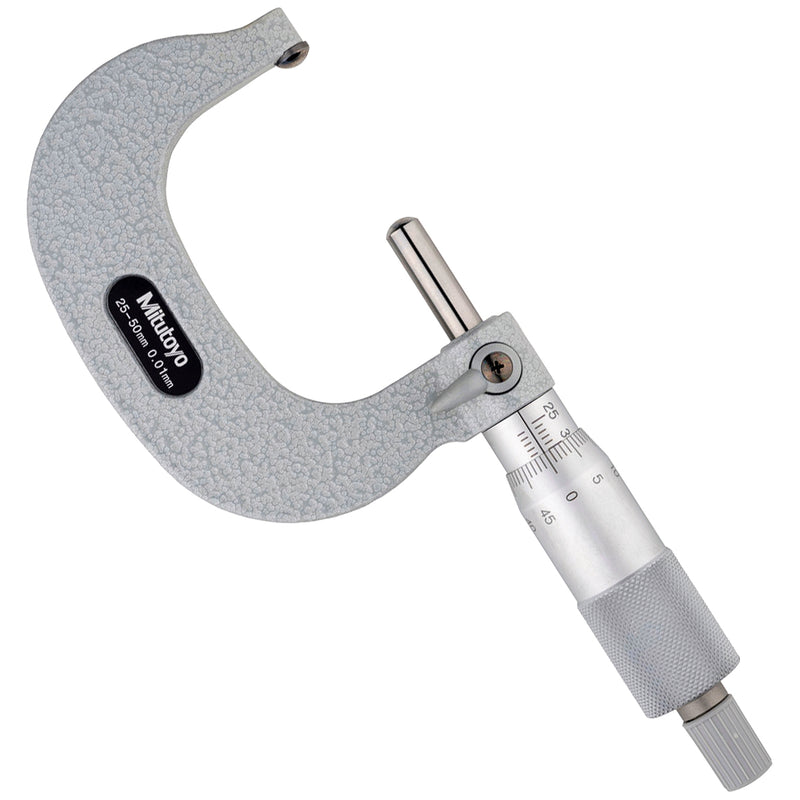

‣ Mã 115-116 Dãy đo 25 - 50 mm Sai số ±3 µm Mặt đo Cong - Phẳng

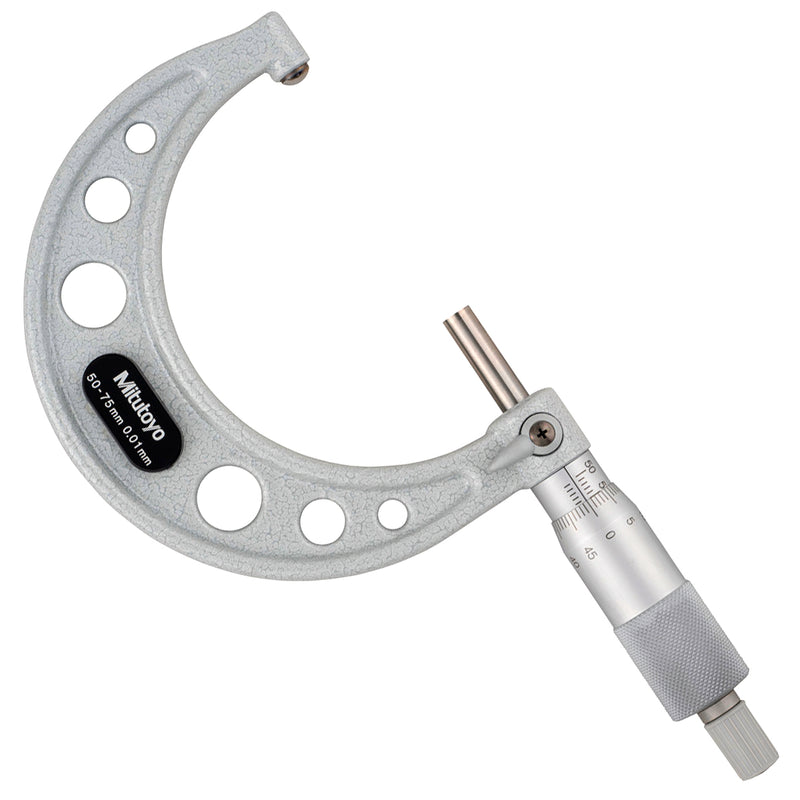

‣ Mã 115-117 Dãy đo 50 - 75 mm Sai số ±3 µm Mặt đo Cong - Phẳng

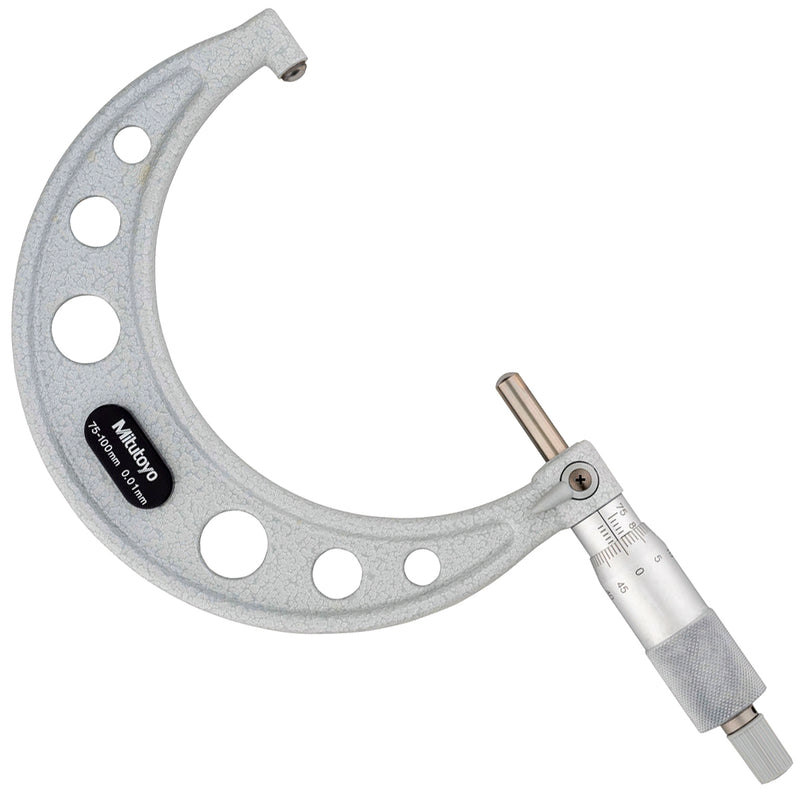

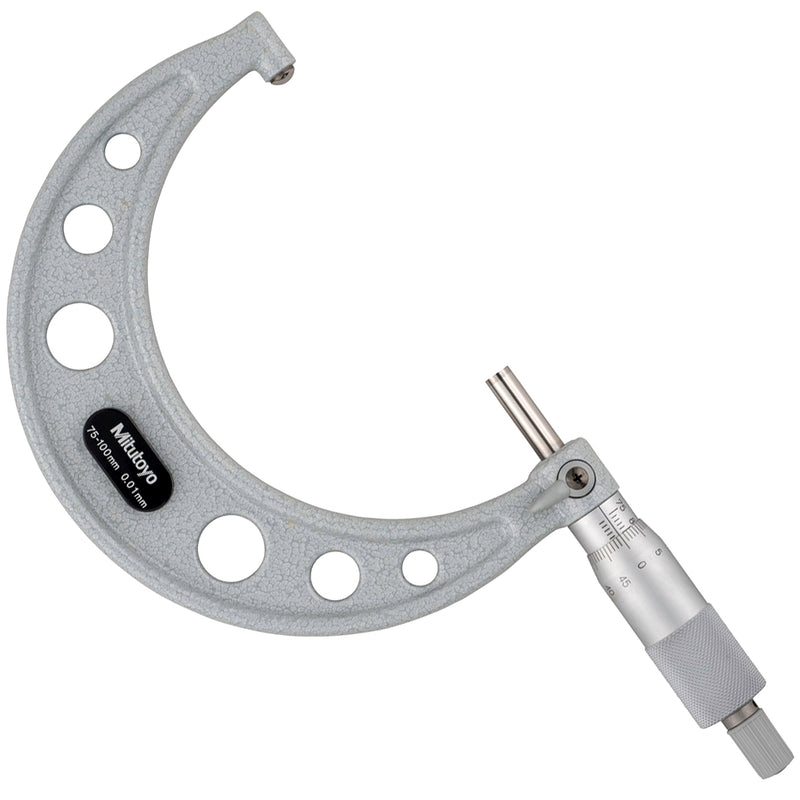

‣ Mã 115-118 Dãy đo 75 - 100 mm Sai số ±4 µm Mặt đo Cong - Phẳng

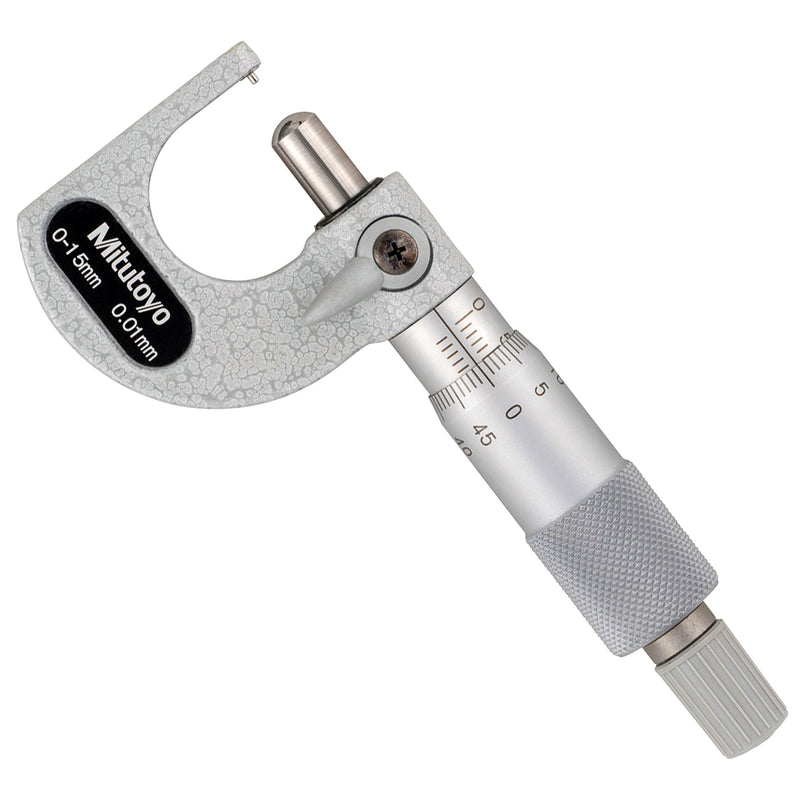

‣ Mã 115-201 Dãy đo 0 - 15 mm Sai số ±3 µm Mặt đo Cong - Cong

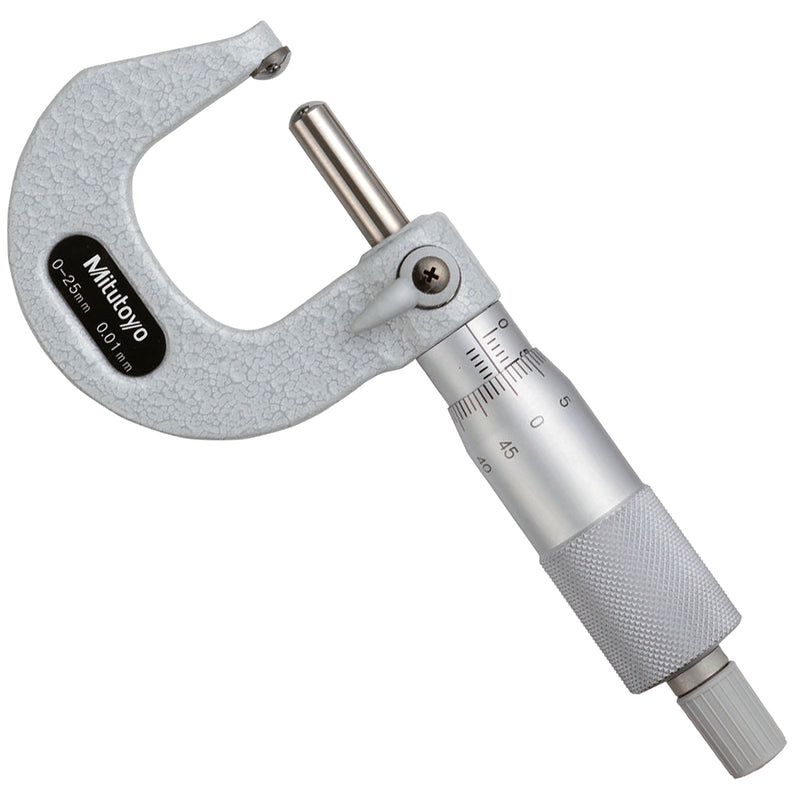

‣ Mã 115-215 Dãy đo 0 - 25 mm Sai số ±3 µm Mặt đo Cong - Cong
‣ Mã 115-216 Dãy đo 25 - 50 mm Sai số ±3 µm Mặt đo Cong - Cong

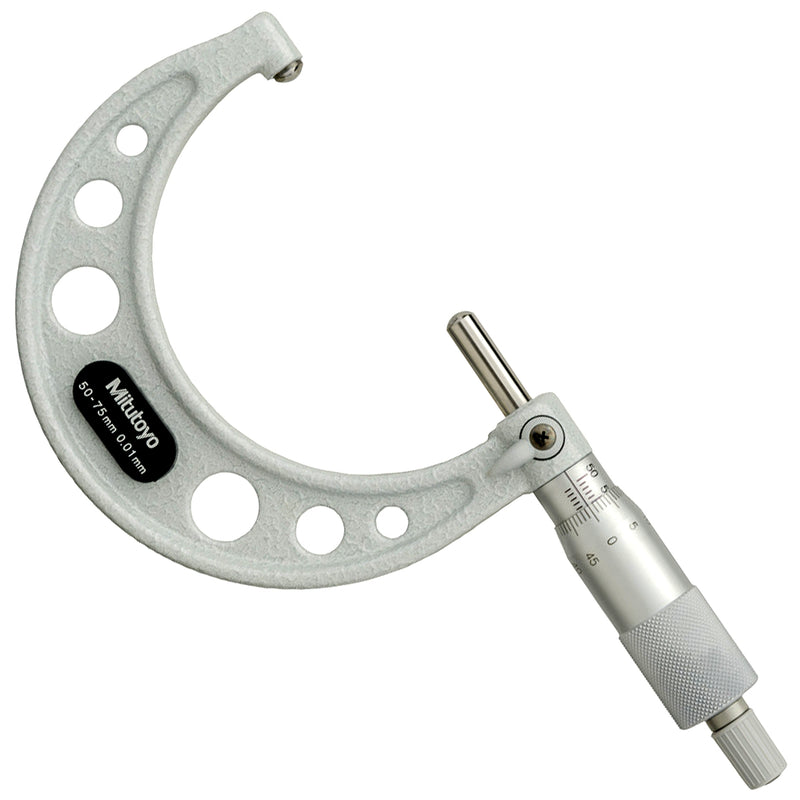

‣ Mã 115-217 Dãy đo 50 - 75 mm Sai số ±3 µm Mặt đo Cong - Cong
‣ Mã 115-218 Dãy đo 75 - 100 mm Sai số ±4 µm Mặt đo Cong - Cong

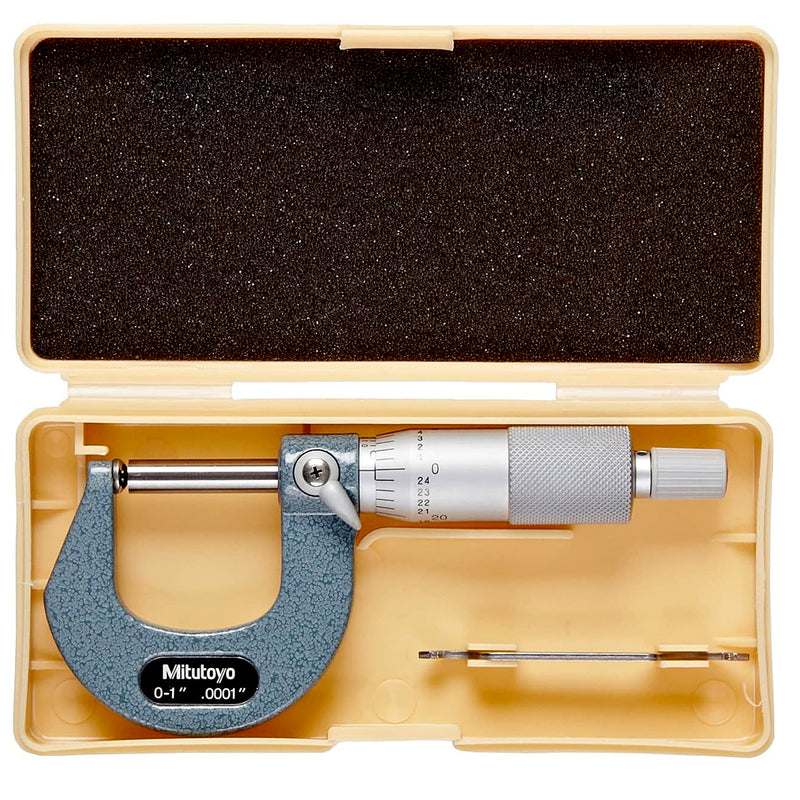

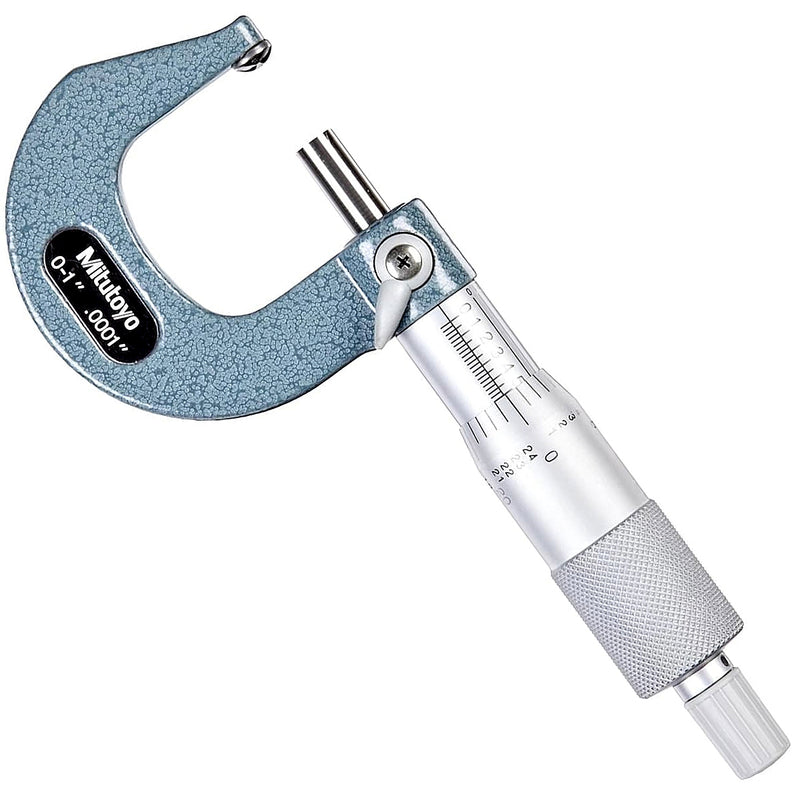

‣ Mã 115-153 Dãy đo 0 - 1 in Sai số ±0.00015 in Mặt đo Cong - Phẳng

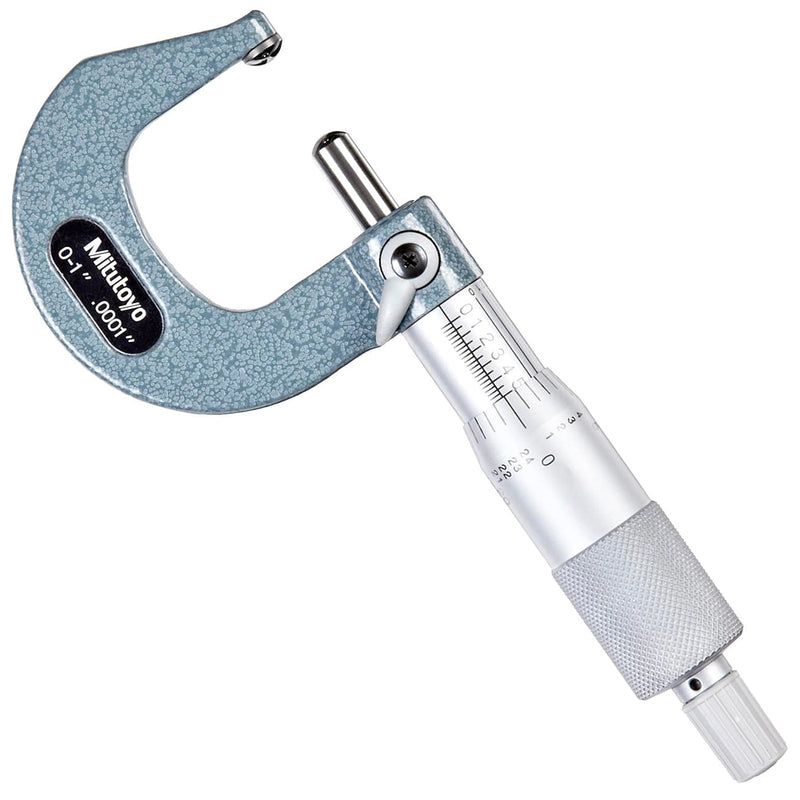

‣ Mã 115-253 Dãy đo 0 - 1 in Sai số ±0.00015 in Mặt đo Cong - Cong

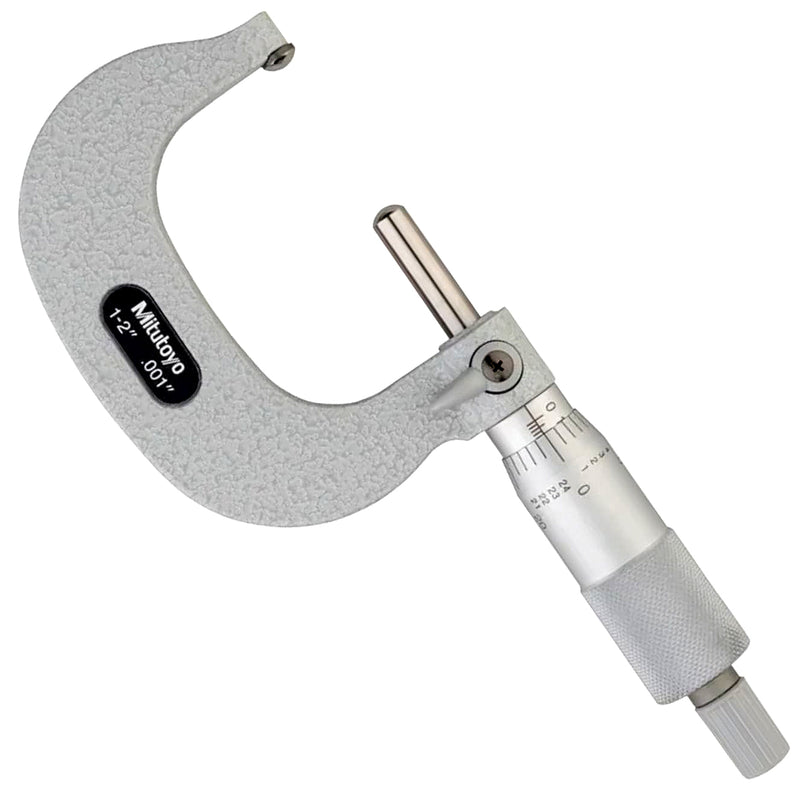

‣ Mã 115-242 Dãy đo 1 - 2 in Sai số ±0.00015 in Mặt đo Cong - Cong

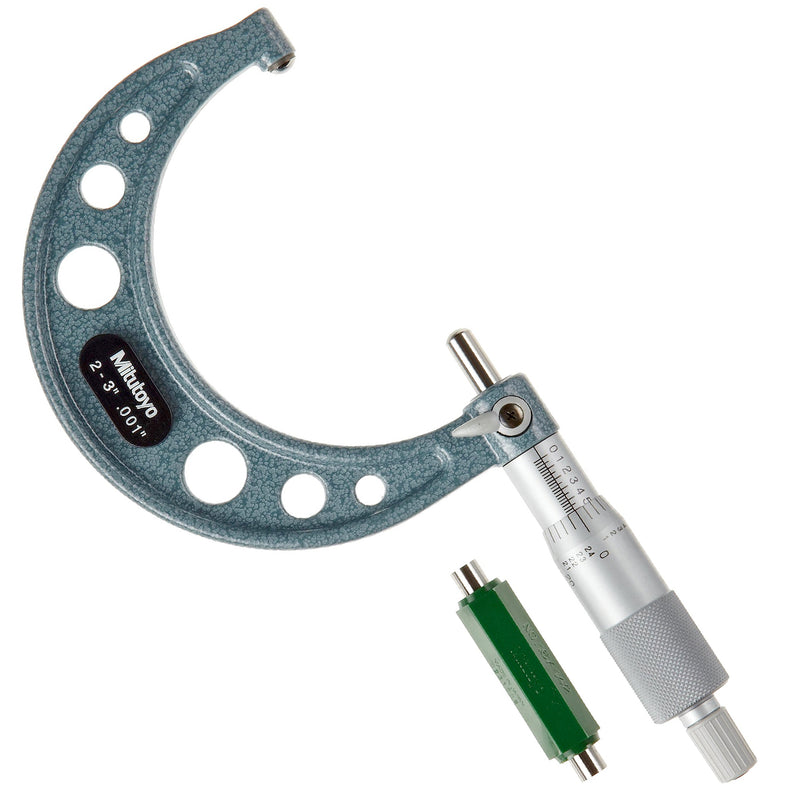

‣ Mã 115-243 Dãy đo 2 - 3 in Sai số ±0.00015 in Mặt đo Cong - Cong
