Bộ thấu kính căn mẫu quang học Mitutoyo (Optical Parallels) kiểm tra độ phẳng và song song của Panme điện tử
Nếu bạn muốn tự mình kiểm tra xem chiếc Panme của mình có còn chính xác hay đã đến lúc cần đi bảo trì/hiệu chuẩn hay chưa, bộ Optical Parallels Series 157 là công cụ tiêu chuẩn ngành để thực hiện việc đó.
Dưới đây là những điểm quan trọng về bộ dụng cụ này:
1. Công dụng: Kiểm tra độ phẳng và song song của Panme
Kiểm tra độ song song (Parallelism): Dùng để xem mặt tĩnh (anvil) và trục đo (spindle) của panme có còn song song với nhau khi ở các vị trí xoay khác nhau hay không.
Kiểm tra độ phẳng (Flatness): Dùng để phát hiện các vết lồi lõm hoặc mài mòn trên bề mặt đo của panme thông qua hiện tượng giao thoa ánh sáng (vân giao thoa).
2. Thiết kế đặc biệt: Quy tắc 1/4 vòng quay

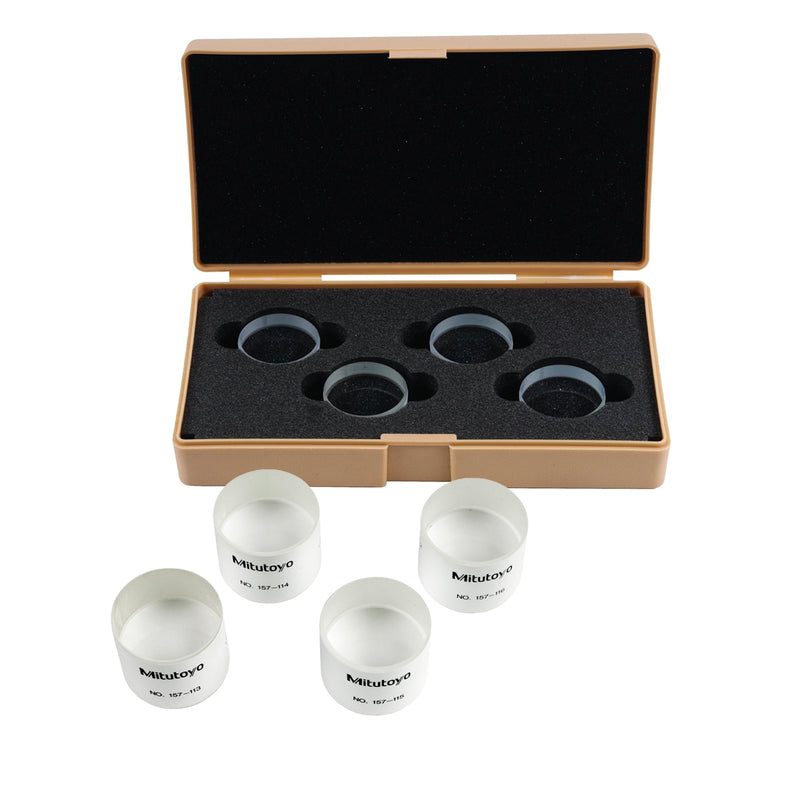

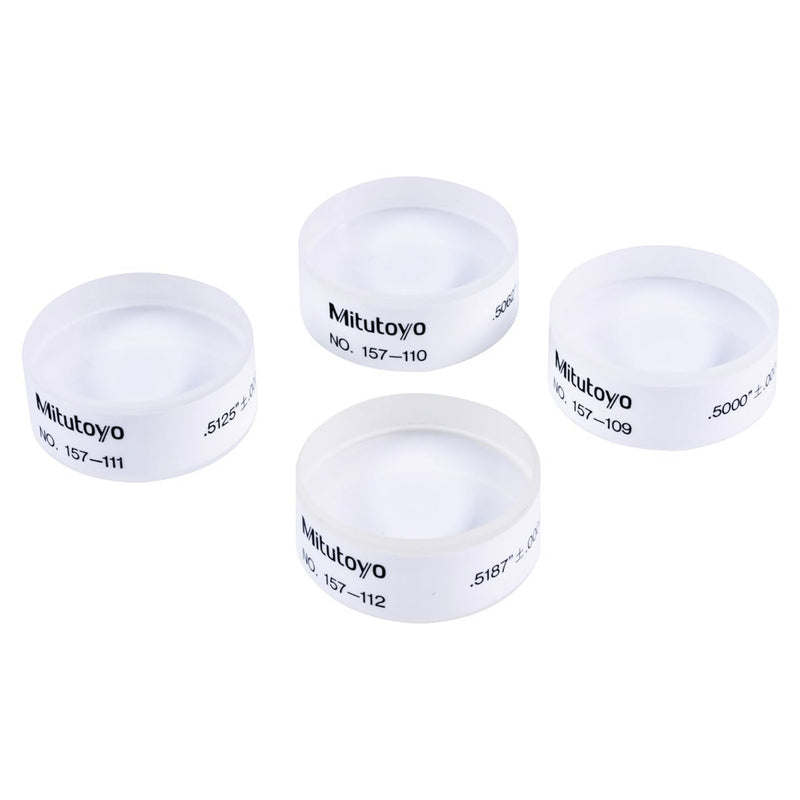

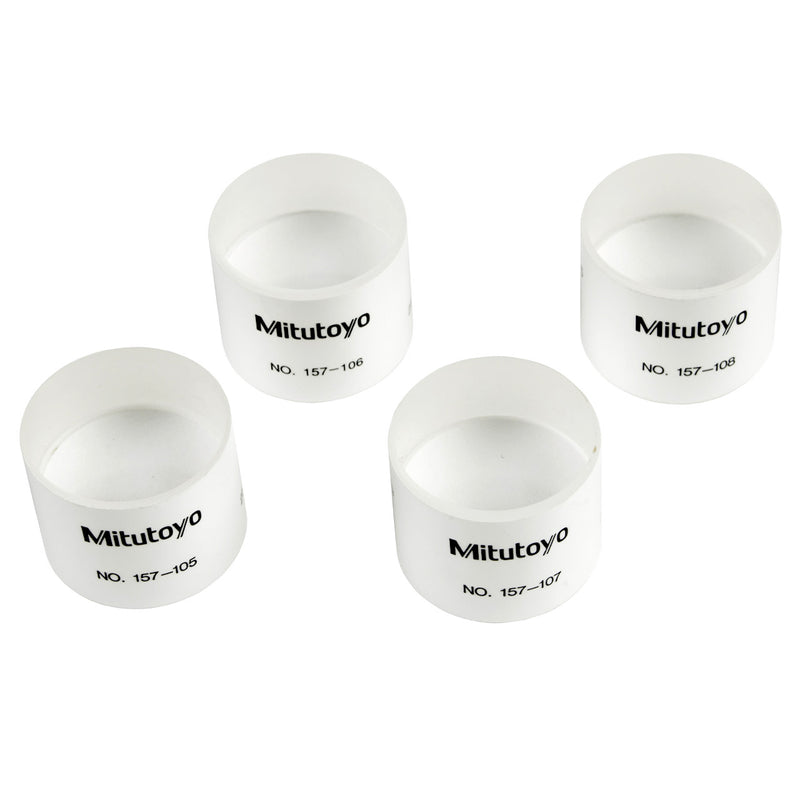

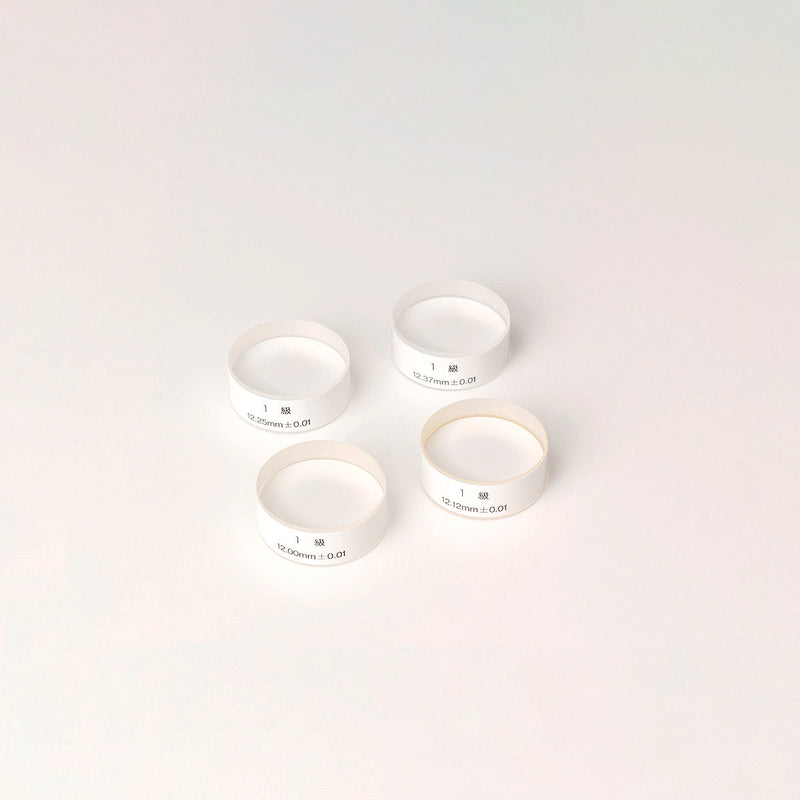

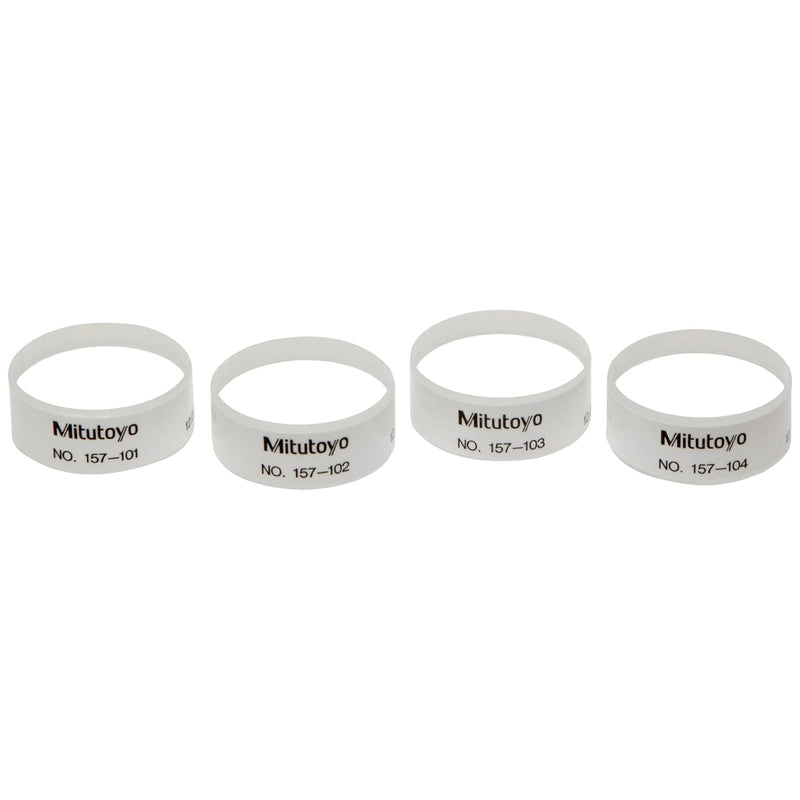

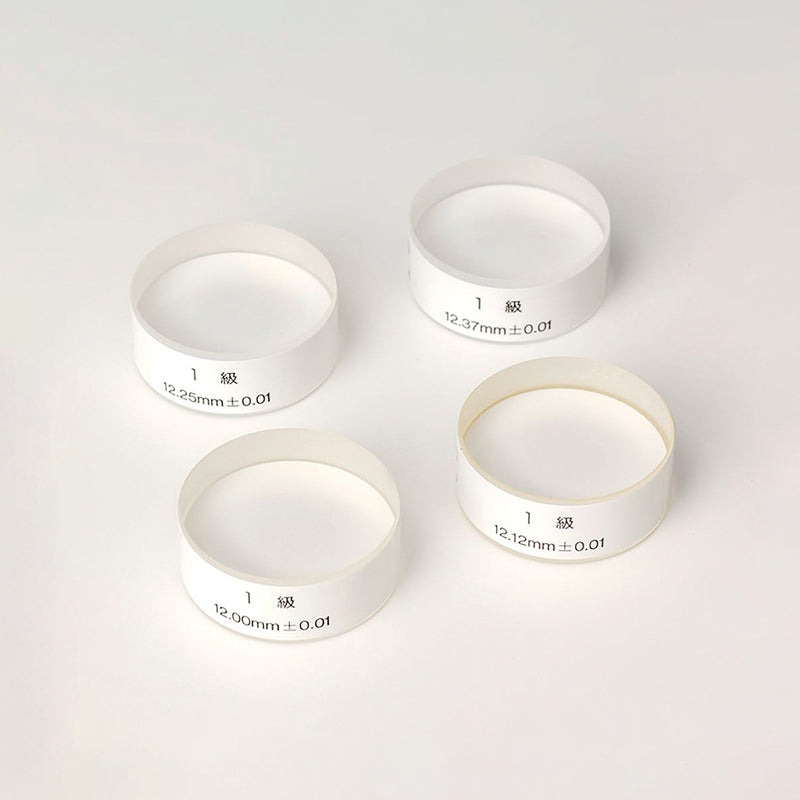

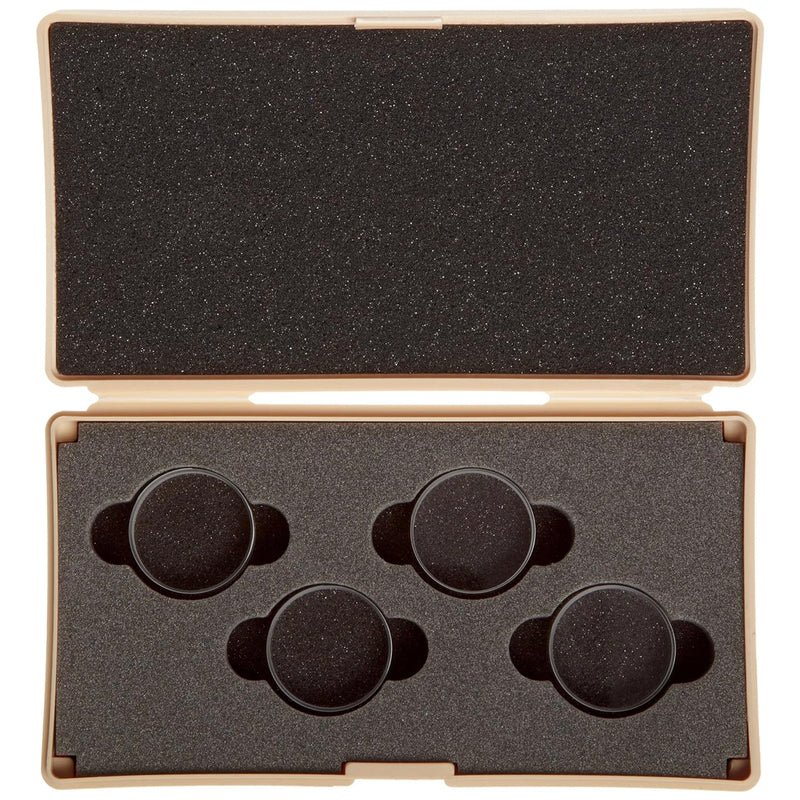

Một bộ thường gồm 4 tấm thủy tinh quang học có độ dày khác nhau (ví dụ: 12.00, 12.12, 12.25, và 12.37 mm):
‣ Việc chênh lệch khoảng 0.12 mm giữa các tấm tương ứng với 1/4 vòng quay của trục đo panme (với bước ren tiêu chuẩn 0.5 mm).
‣ Điều này cho phép bạn kiểm tra độ song song tại 4 vị trí khác nhau của trục đo (0°, 90°, 180°, và 270°) để đảm bảo trục đo không bị lệch ở bất kỳ góc quay nào.

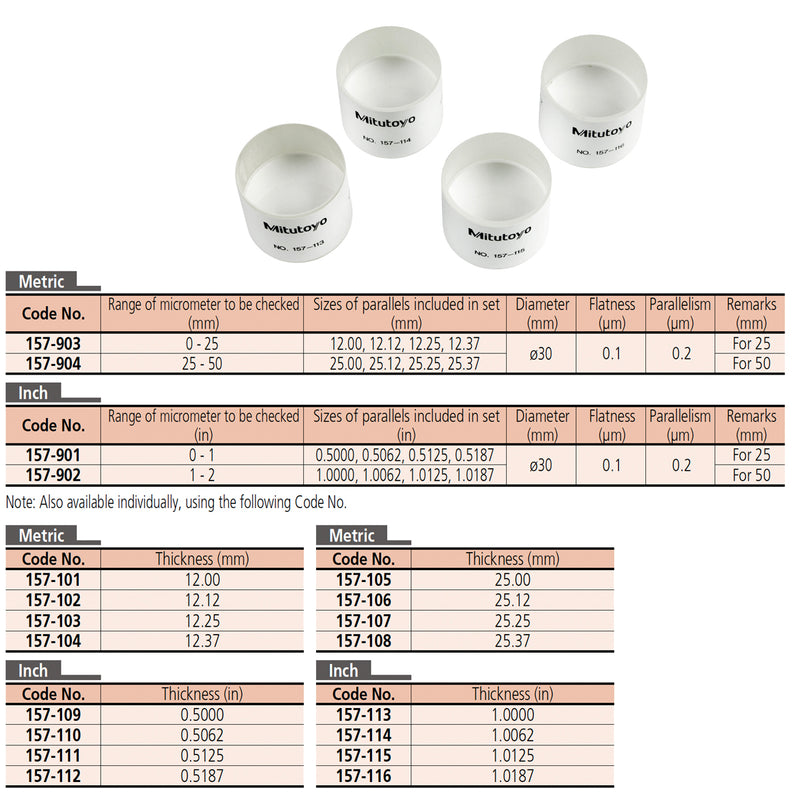

3. Thông số kỹ thuật (Bộ 157-901/902/903/904 cho Panme 0-25mm)
‣ Đường kính tấm: ø30 mm.
‣ Độ phẳng (Flatness): 0.1 µm (cực kỳ phẳng).
‣ Độ song song (Parallelism): 0.2 µm.
4. Cách sử dụng cơ bản

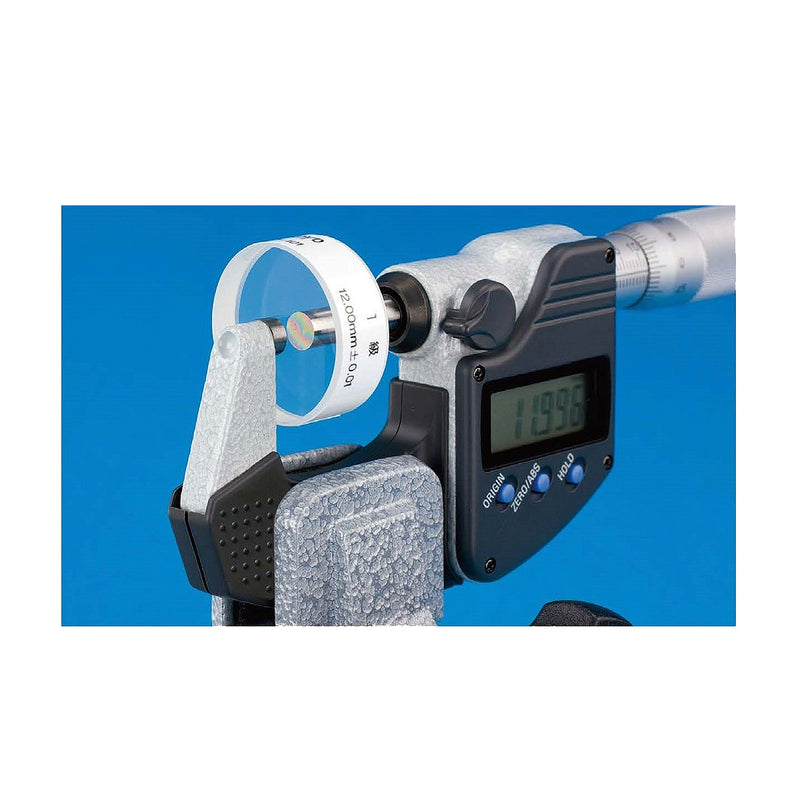

‣ Kẹp tấm quang học vào giữa hai mặt đo của panme dưới ánh sáng (tốt nhất là ánh sáng đơn sắc hoặc ánh sáng trắng ban ngày).
‣ Quan sát số lượng các dải vân màu (vân giao thoa) xuất hiện trên bề mặt tiếp xúc.
‣ Đọc kết quả: Càng ít vân giao thoa thì bề mặt càng phẳng và song song. Nếu không có vân nào, bề mặt đạt độ chính xác tuyệt đối.
______________________
Các phiên bản:

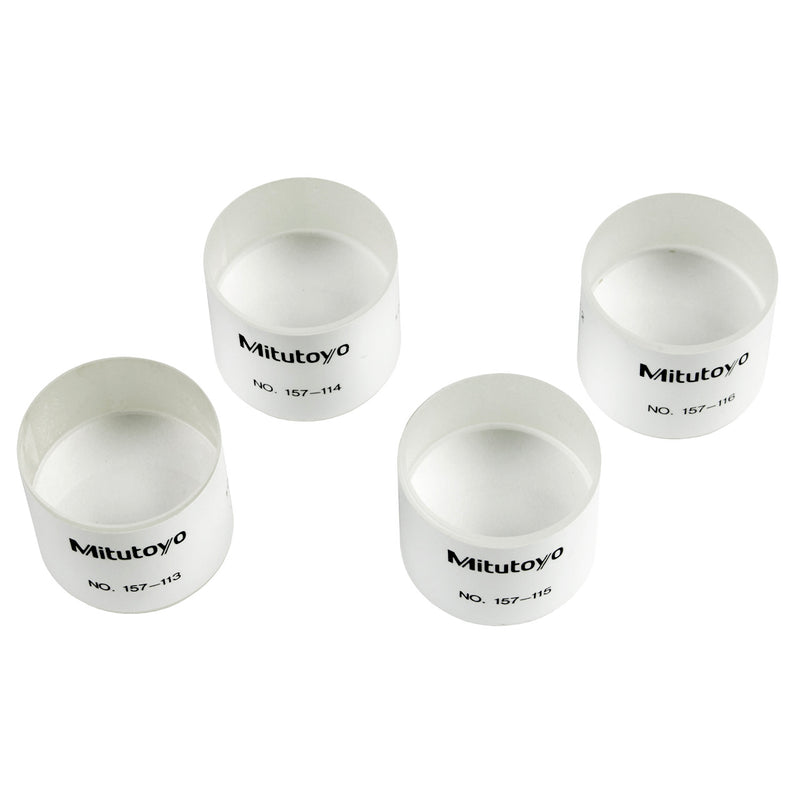

‣ Mã 157-903 Dãy đo 0 - 25 mm Hệ Metric Sai số Độ song song 0.2 µm Gồm các size 12.00, 12.12, 12.25, 12.37 mm Độ phẳng 0.1 µm
‣ Mã 157-904 Dãy đo 25 - 50 mm Hệ Metric Sai số Độ song song 0.2 µm Gồm các size 25.00, 25.12, 25.25, 25.37 mm Độ phẳng 0.1 µm
‣ Mã 157-901 Dãy đo 0 - 1 in Hệ Inch Sai số Độ song song 0.2 µm Gồm các size 0.5000, 0.5062, 0.5125, 0.5187 in Độ phẳng 0.1 µm
‣ Mã 157-902 Dãy đo 1 - 2 in Hệ Inch Sai số Độ song song 0.2 µm Gồm các size 1.0000, 1.0062, 1.0125, 1.0187 in Độ phẳng 0.1 µm
