Panme Mitutoyo Series 123 - Disc Micrometers, đầu đo đĩa - đo bánh răng và rãnh hẹp

Panme Mitutoyo Series 123 - Disc Micrometers, đầu đo đĩa - đo bánh răng và rãnh hẹp
Series 123 là công cụ chuyên dụng không thể thiếu cho kỹ sư ngành gia công bánh răng và kiểm soát truyền động.
1. Công dụng chính: Đo bánh răng và các rãnh hẹp
　‣　Đo độ dài pháp tuyến chung (Root Tangent Length): Đây là công dụng quan trọng nhất. Thước được dùng để đo khoảng cách qua một số răng của bánh răng trụ thẳng hoặc bánh răng nghiêng.
　‣　Đo các vị trí hẹp: Nhờ đầu đo dạng đĩa mỏng, thước có thể lách vào các rãnh, gờ hoặc các vị trí có không gian hạn chế mà đầu đo tiêu chuẩn không vào được.

2. Đặc điểm cấu tạo
　‣　Đĩa đo (Measuring Discs): Có đường kính lớn (20mm đối với các model nhỏ) và độ dày rất mỏng ở mép để tiếp xúc chính xác vào bề mặt răng.
　‣　Mặt đo phủ Carbide: Ở một số model, các đĩa đo được gắn hợp kim Carbide để chống mài mòn, đảm bảo độ phẳng và độ chính xác lâu dài.
　‣　Cơ chế Ratchet Stop: Đảm bảo lực đo luôn ổn định, tránh làm biến dạng các răng bánh răng nhỏ hoặc làm hỏng mép đĩa đo mỏng.

________________
Các phiên bản:

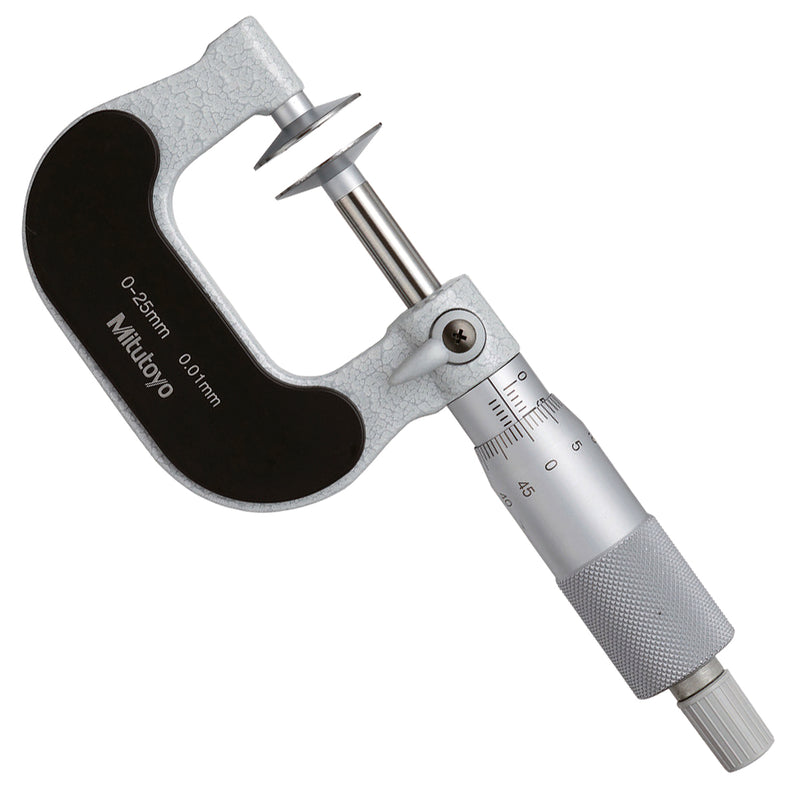

　‣　Mã 123-101　Dãy đo 0 - 25 mm　Sai số ±4 µm

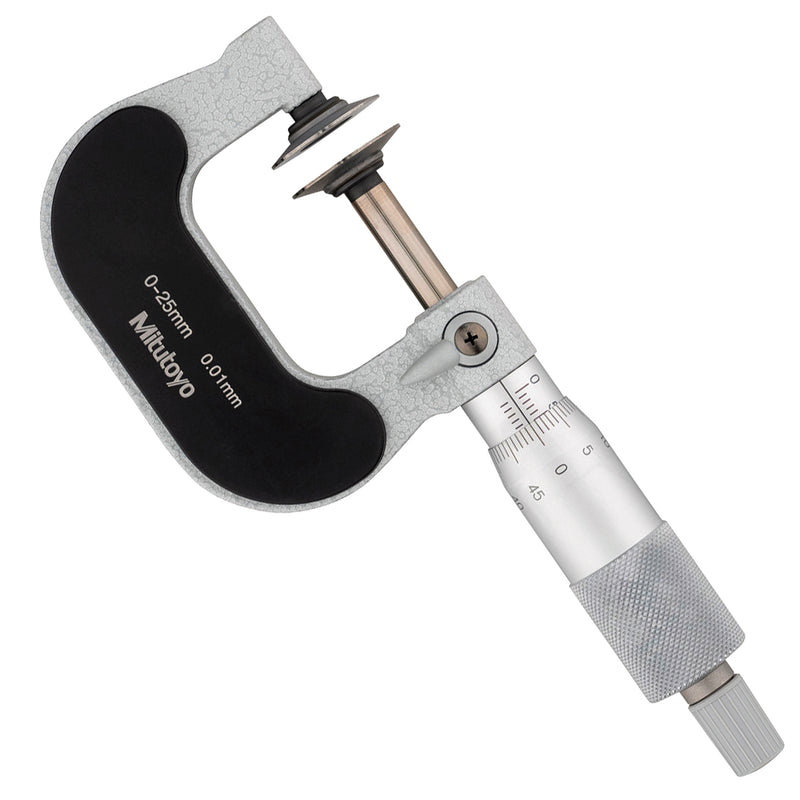

　‣　Mã 123-113　Dãy đo 0 - 25 mm　Sai số ±4 µm
　‣　Mã 123-102　Dãy đo 25 - 50 mm　Sai số ±4 µm

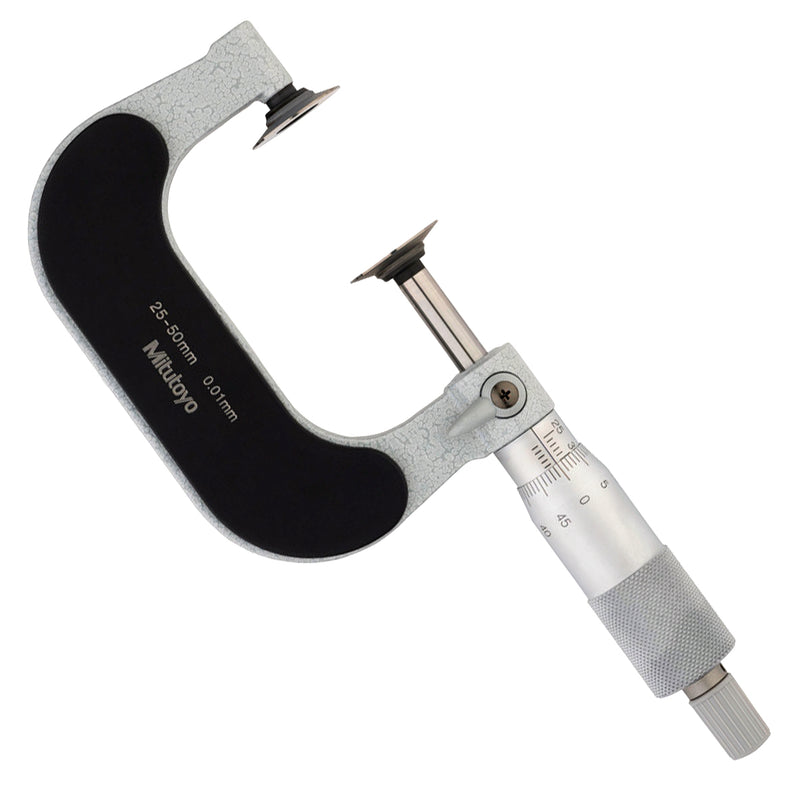

　‣　Mã 123-114　Dãy đo 25 - 50 mm　Sai số ±4 µm

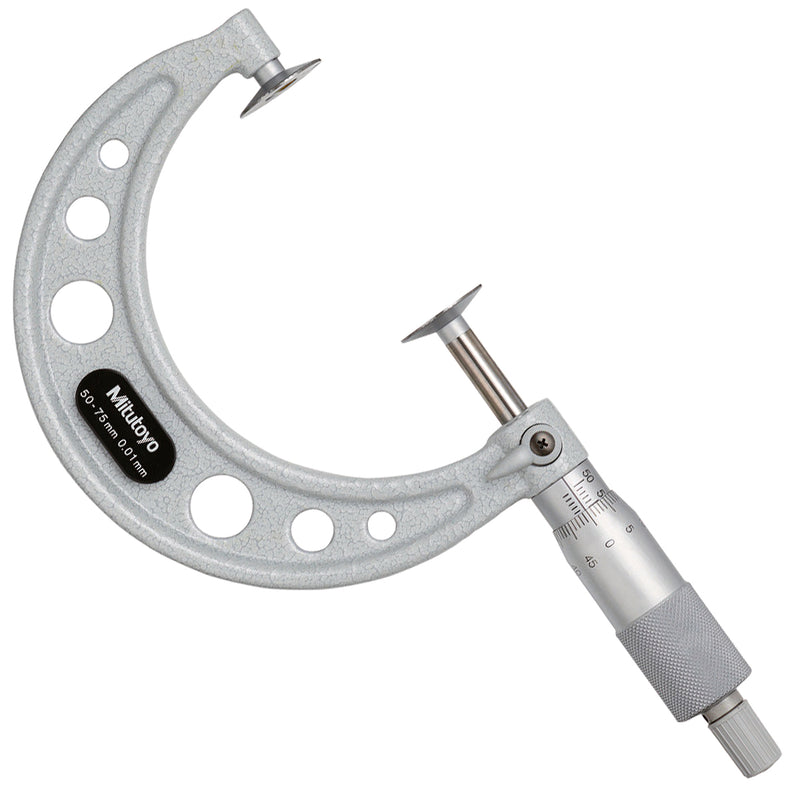

　‣　Mã 123-103　Dãy đo 50 - 75 mm　Sai số ±6 µm
　‣　Mã 123-115　Dãy đo 50 - 75 mm　Sai số ±6 µm

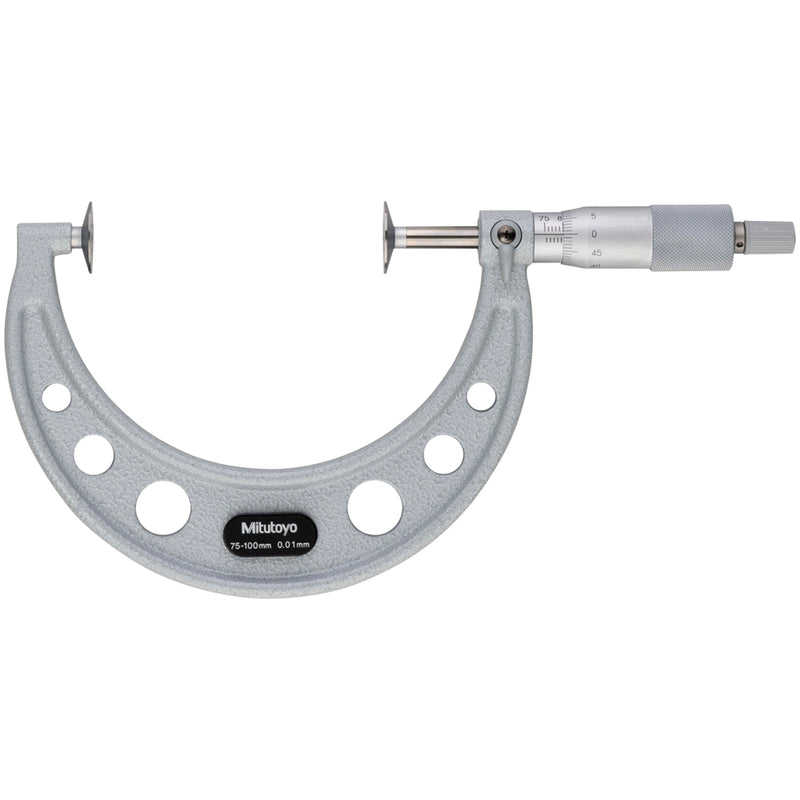

　‣　Mã 123-104　Dãy đo 75 - 100 mm　Sai số ±6 µm

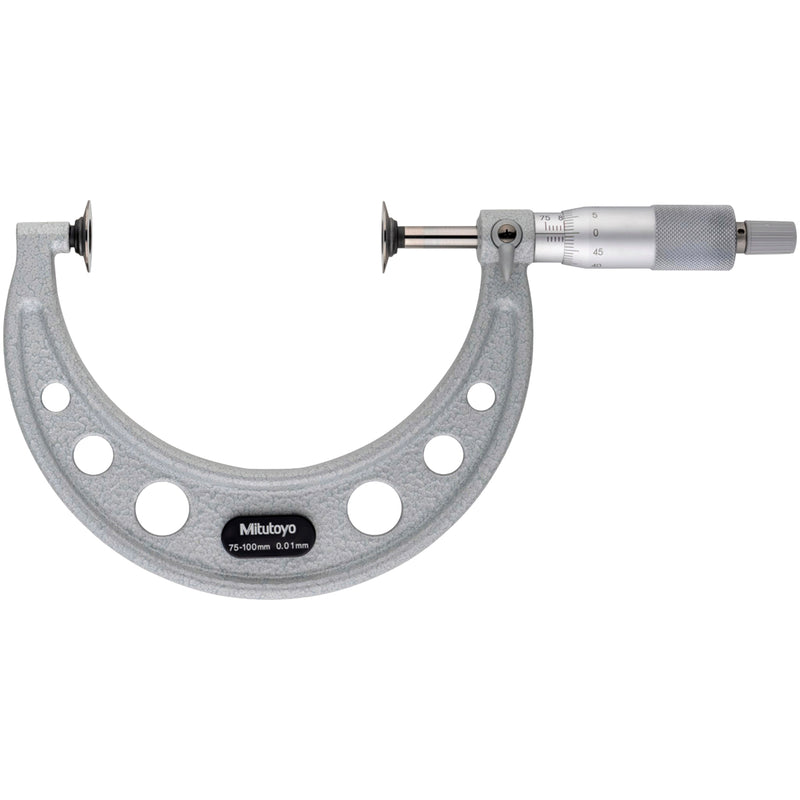

　‣　Mã 123-116　Dãy đo 75 - 100 mm　Sai số ±6 µm
　‣　Mã 123-105　Dãy đo 100 - 125 mm　Sai số ±7 µm

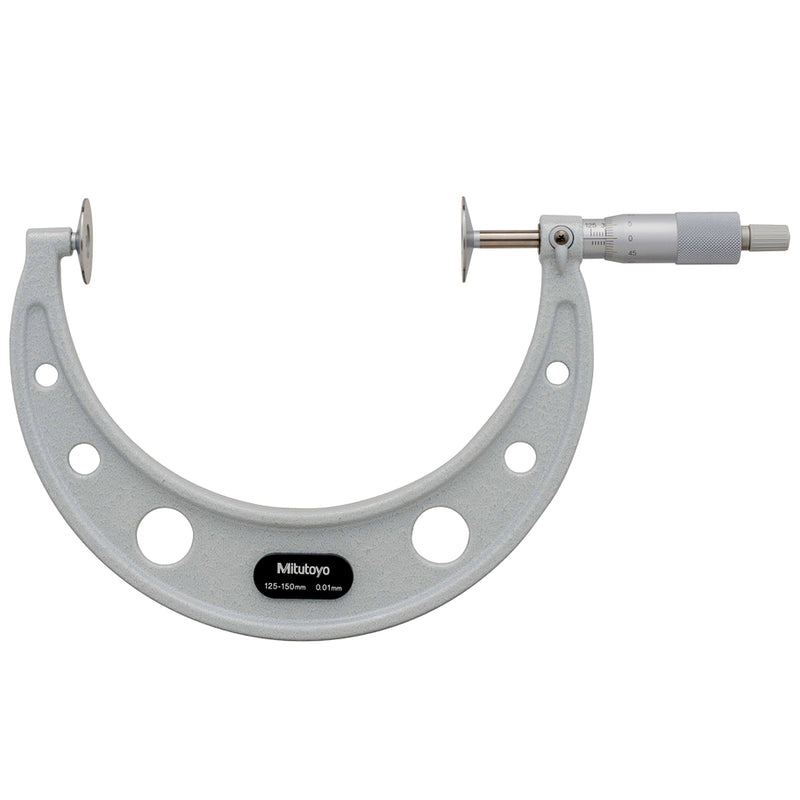

　‣　Mã 123-106　Dãy đo 125 - 150 mm　Sai số ±7 µm
　‣　Mã 123-107　Dãy đo 150 - 175 mm　Sai số ±8 µm
　‣　Mã 123-108　Dãy đo 175 - 200 mm　Sai số ±8 µm
　‣　Mã 123-109　Dãy đo 200 - 225 mm　Sai số ±8 µm

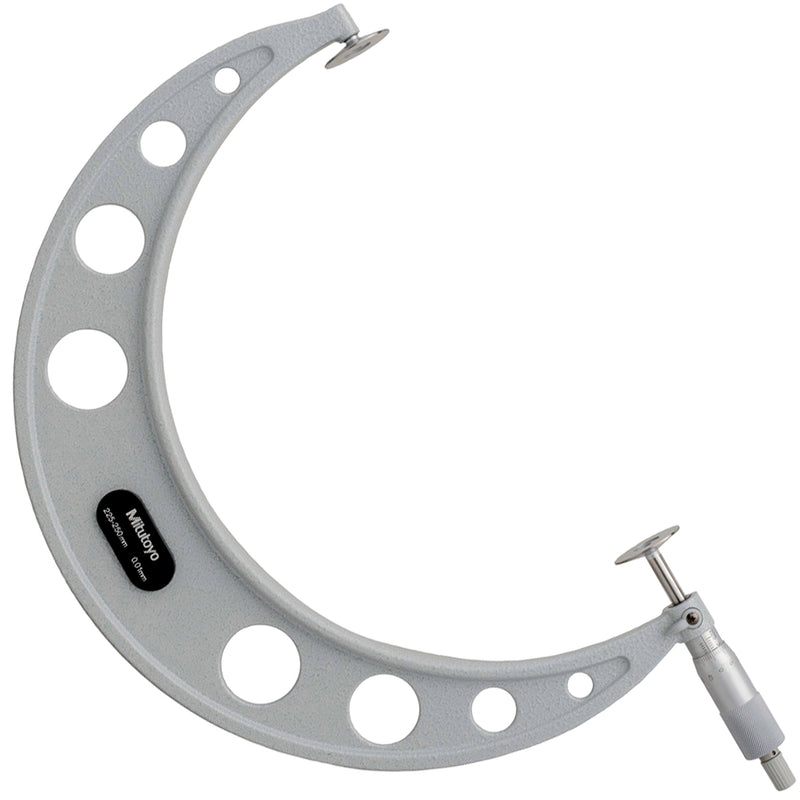

　‣　Mã 123-110　Dãy đo 225 - 250 mm　Sai số ±9 µm
　‣　Mã 123-111　Dãy đo 250 - 275 mm　Sai số ±9 µm
　‣　Mã 123-112　Dãy đo 275 - 300 mm　Sai số ±9 µm

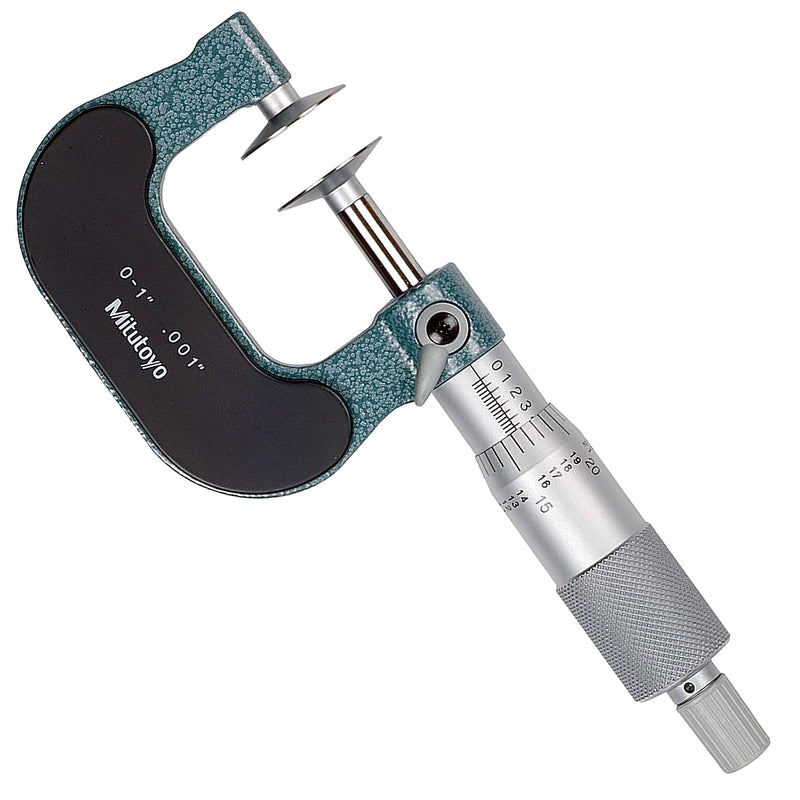

　‣　Mã 123-125　Dãy đo 0 - 1 in　Sai số ±0.0002 in
　‣　Mã 123-126　Dãy đo 1 - 2 in　Sai số ±0.0002 in
　‣　Mã 123-127　Dãy đo 2 - 3 in　Sai số ±0.0003 in

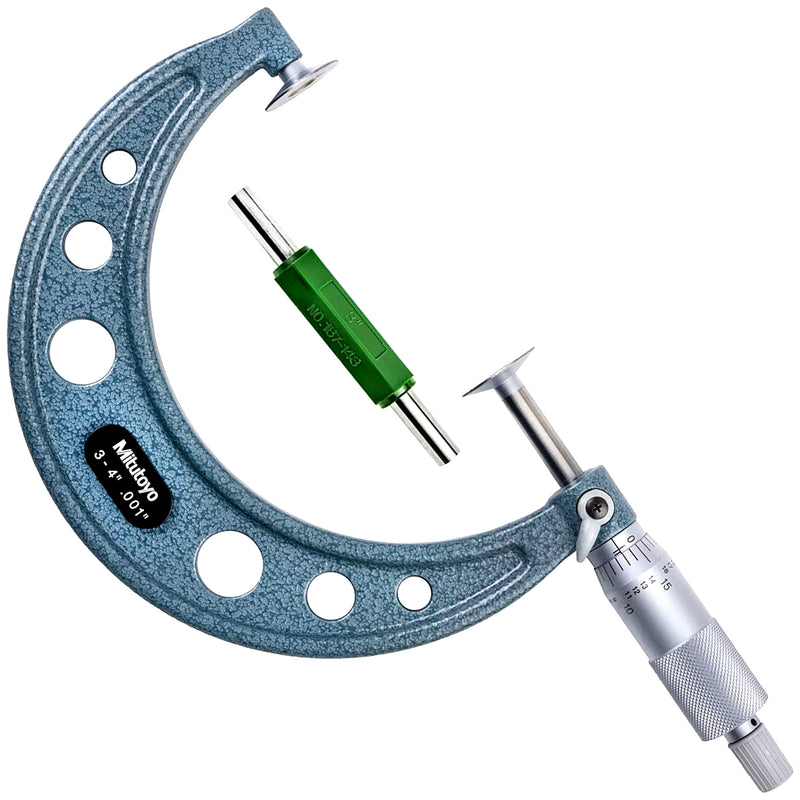

　‣　Mã 123-128　Dãy đo 3 - 4 in　Sai số ±0.0003 in
_____________________
🛠 Ứng dụng thực tế
Sản xuất bánh răng: Kiểm tra độ chính xác của các răng sau khi phay hoặc mài.
Đo độ dày vật liệu mềm: Nhờ đĩa đo rộng, lực đo được phân tán, giúp đo độ dày giấy, vải hoặc cao su mà không làm biến dạng bề mặt.
Đo rãnh then: Đo kích thước các rãnh then trên trục một cách nhanh chóng.
