Panme Mitutoyo Series 114 - V Anvil Micrometers, đầu đo chữ V | Đo đường kính ngoài lưỡi cắt 3 cạnh (3 Flute cutting)

Panme Mitutoyo Series 114 - V Anvil Micrometers, đầu đo chữ V | Đo đường kính ngoài lưỡi cắt 3 cạnh (3 Flute cutting)
Đây là giải pháp duy nhất để đo chính xác đường kính ngoài của các dụng cụ cắt gọt có số lưỡi cắt lẻ (3 hoặc 5 lưỡi).
Dưới đây là những đặc điểm quan trọng nhất của dòng thước này:

1. Đặc điểm cốt lõi: Đầu tĩnh hình chữ V (V-Anvil)
Khác với Panme thông thường có hai mặt đo phẳng đối diện, Series 114 sử dụng đầu tĩnh có rãnh chữ V:
　‣　Công dụng: Đo đường kính ngoài của các dụng cụ như mũi ta-rô (taps), mũi doa (reamers), dao phay ngón (end mills) có số lưỡi cắt là 3 hoặc 5.
　‣　Đo đường kính trung bình (Pitch Diameter): Ngoài đo đường kính ngoài, thước còn có thể dùng để đo đường kính trung bình của ren bằng phương pháp đo một dây (single-wire method).

2. Phân loại theo số lưỡi cắt
　‣　Cho dụng cụ 3 lưỡi cắt (3-flute): Đầu tĩnh có góc 60°. Phép đo dựa trên sự tiếp xúc của 2 lưỡi với rãnh V và 1 lưỡi với trục đo phẳng.
　‣　Cho dụng cụ 5 lưỡi cắt (5-flute): Đầu tĩnh có góc 180°

3. Các tính năng đặc biệt
　‣　Rãnh trên đầu tĩnh (With groove): Một số model có rãnh trên mặt chữ V để hỗ trợ đo đường kính trung bình của ren bằng dây đo.
　‣　Mặt đo Carbide: Giúp bảo vệ thước khỏi sự mài mòn khi tiếp xúc với các cạnh sắc bén của dụng cụ cắt gọt.
　‣　Cơ chế Ratchet Stop: Đảm bảo lực đo đồng nhất, tránh làm mẻ lưỡi cắt hoặc gây sai số do lực ép quá mạnh.
__________________

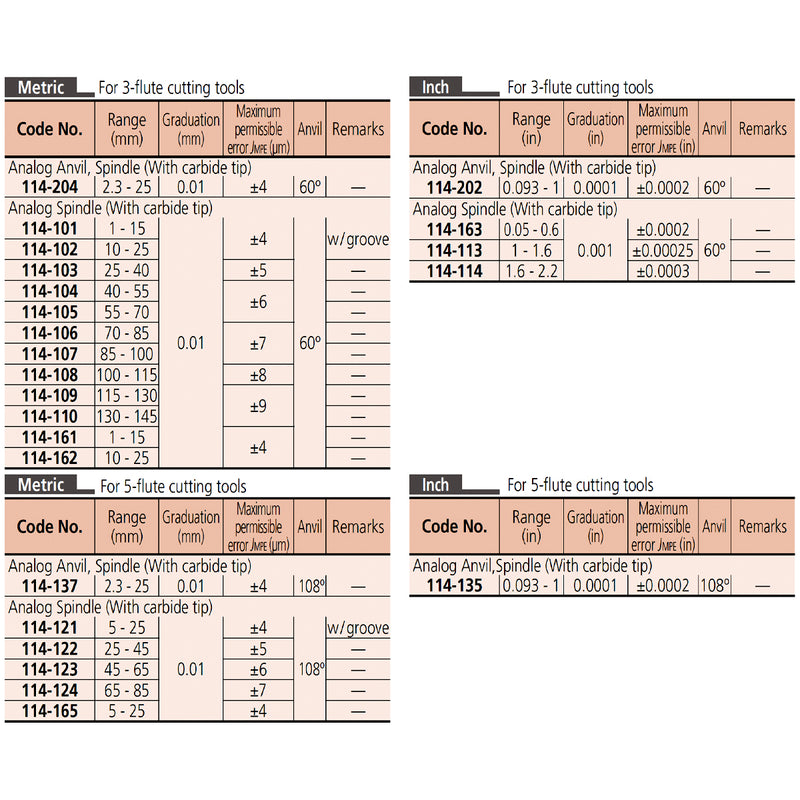

Các phiên bản:

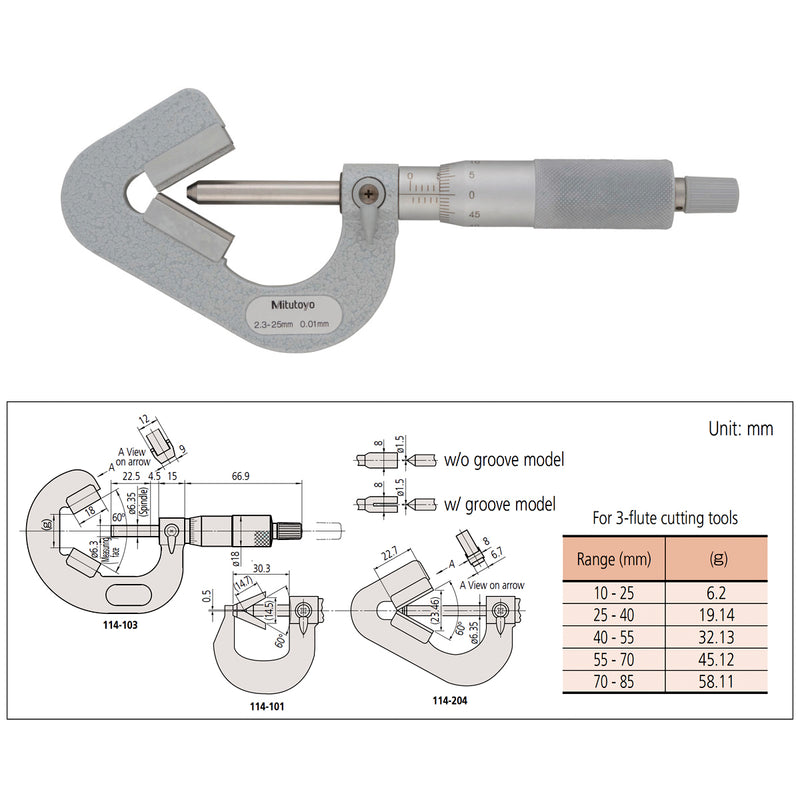

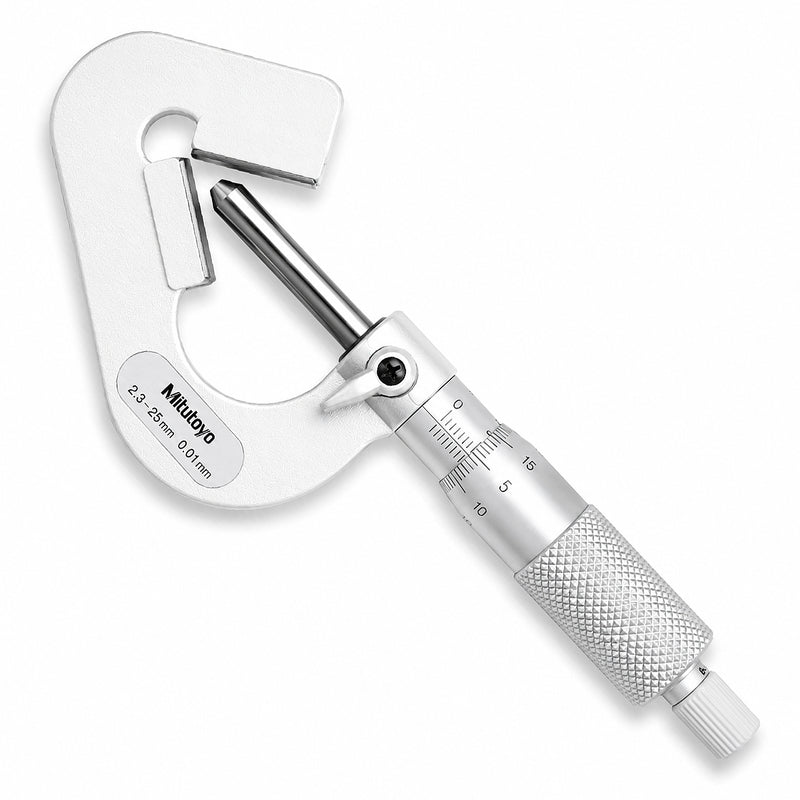

　‣　Mã 114-204　Dãy đo 2.3 - 25 mm　Sai số ±4 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

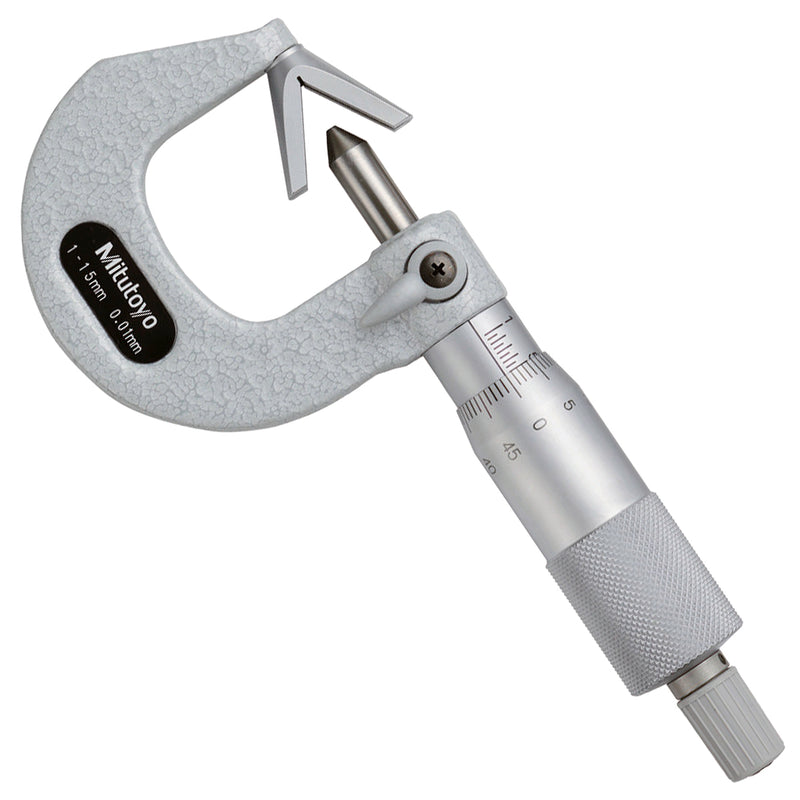

　‣　Mã 114-101　Dãy đo 1 - 15 mm　Sai số ±4 µm　Groove　V 60°　Cho lưỡi 3 cạnh (3-Flute)

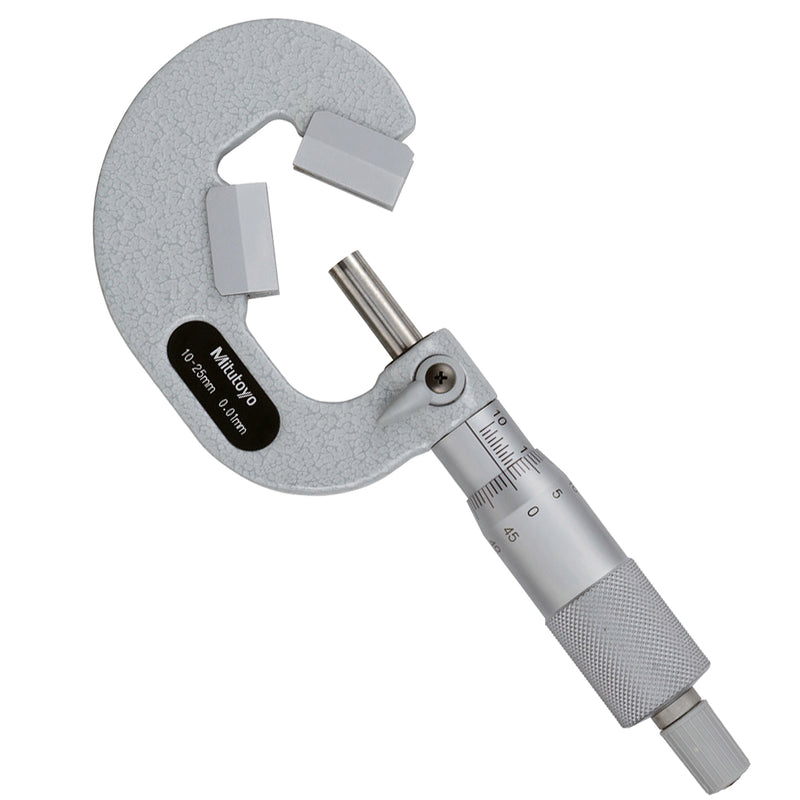

　‣　Mã 114-102　Dãy đo 10 - 25 mm　Sai số ±4 µm　Groove　V 60°　Cho lưỡi 3 cạnh (3-Flute)

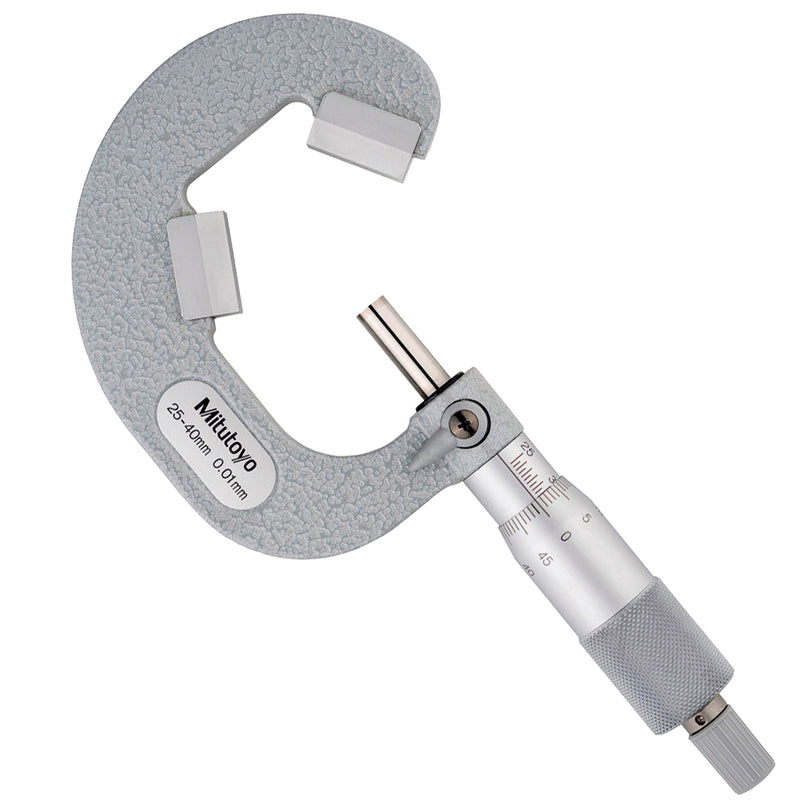

　‣　Mã 114-103　Dãy đo 25 - 40 mm　Sai số ±5 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

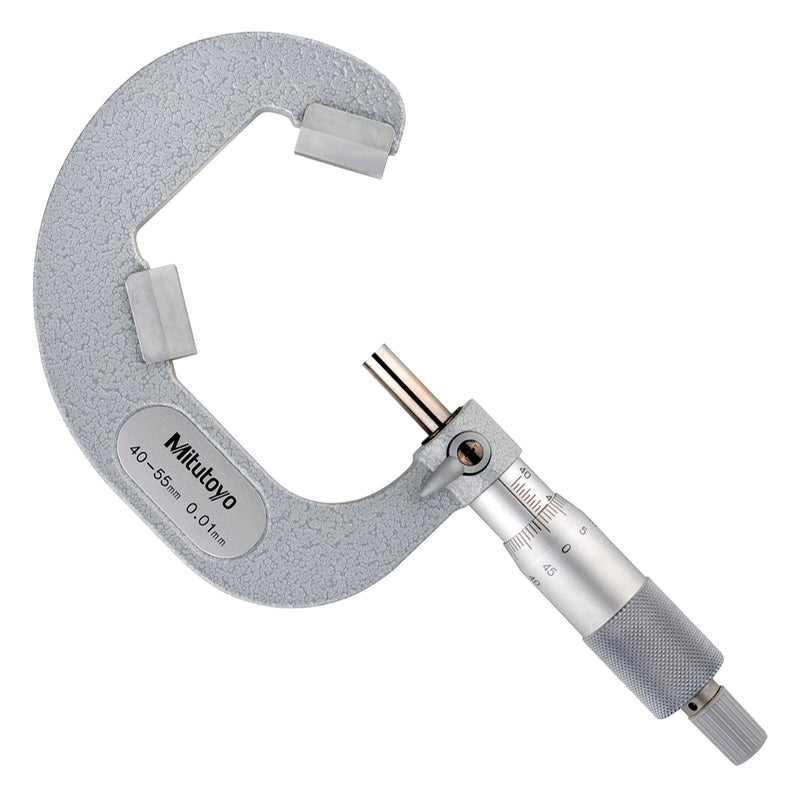

　‣　Mã 114-104　Dãy đo 40 - 55 mm　Sai số ±6 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

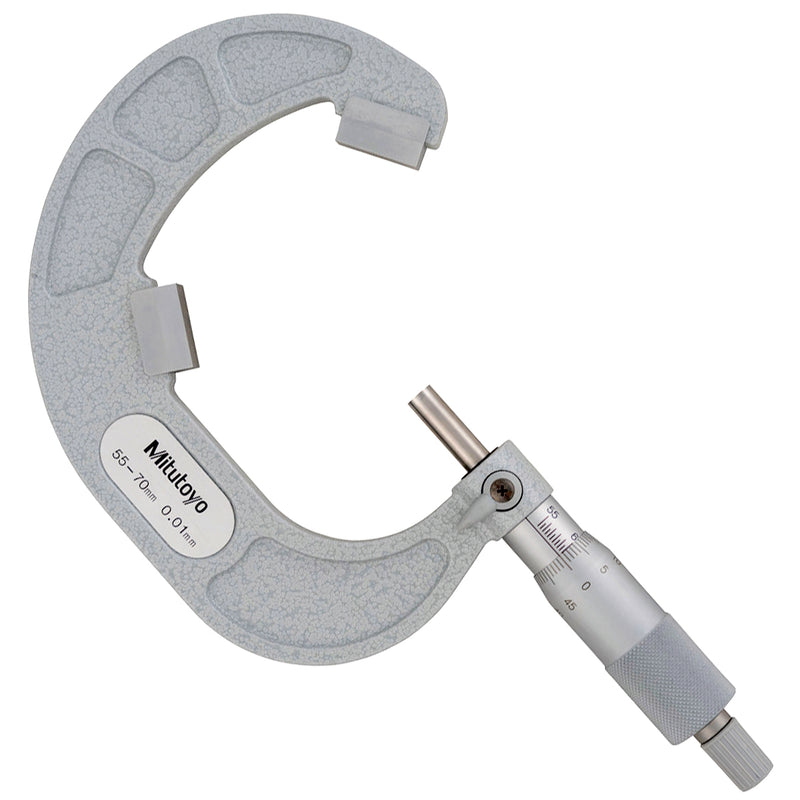

　‣　Mã 114-105　Dãy đo 55 - 70 mm　Sai số ±6 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

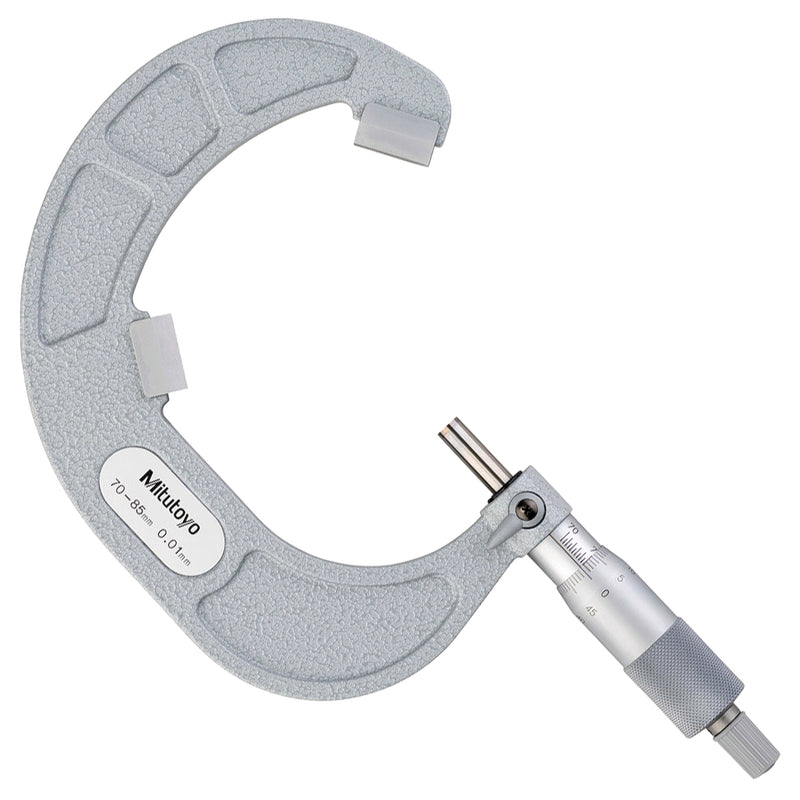

　‣　Mã 114-106　Dãy đo 70 - 85 mm　Sai số ±7 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

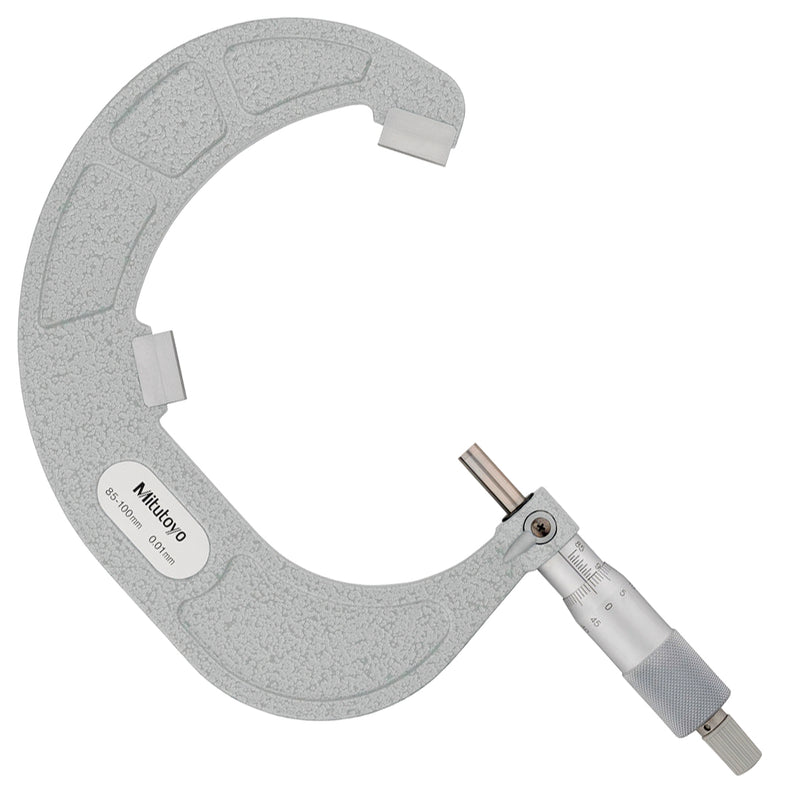

　‣　Mã 114-107　Dãy đo 85 - 100 mm　Sai số ±7 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

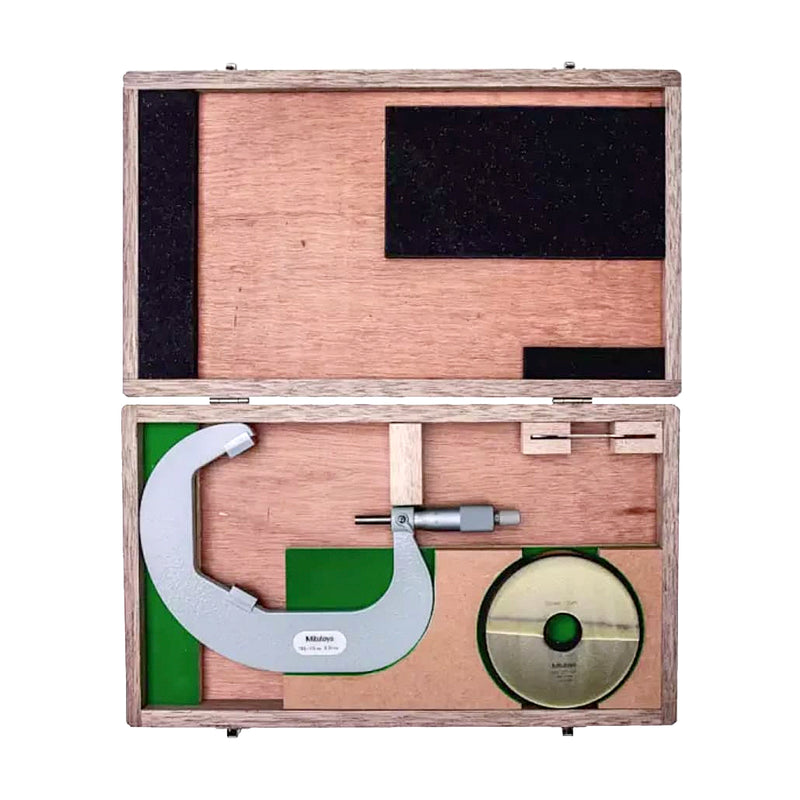

　‣　Mã 114-108　Dãy đo 100 - 115 mm　Sai số ±8 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

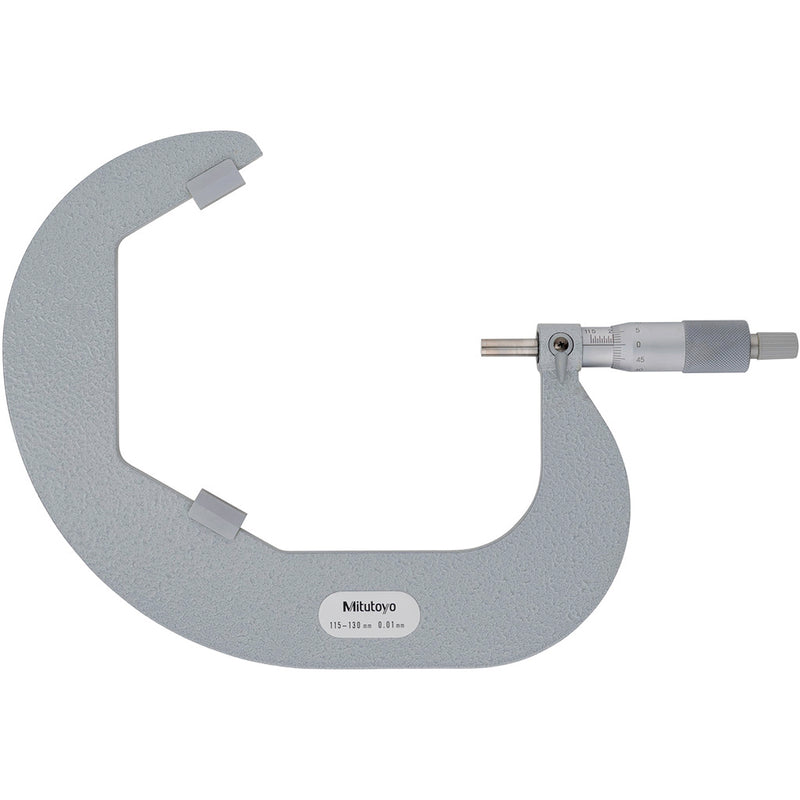

　‣　Mã 114-109　Dãy đo 115 - 130 mm　Sai số ±8 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

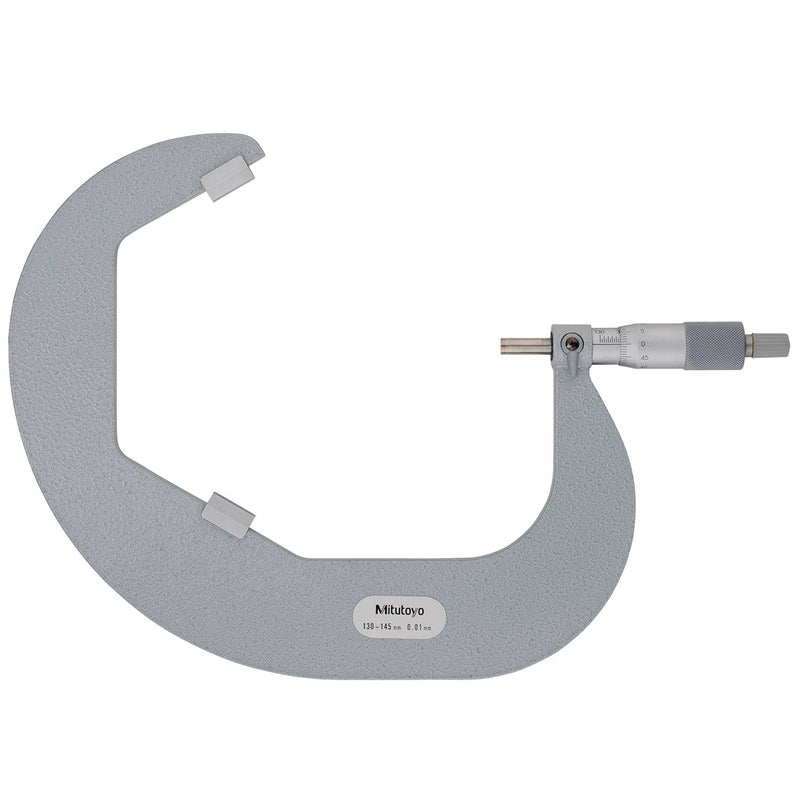

　‣　Mã 114-110　Dãy đo 130 - 145 mm　Sai số ±9 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

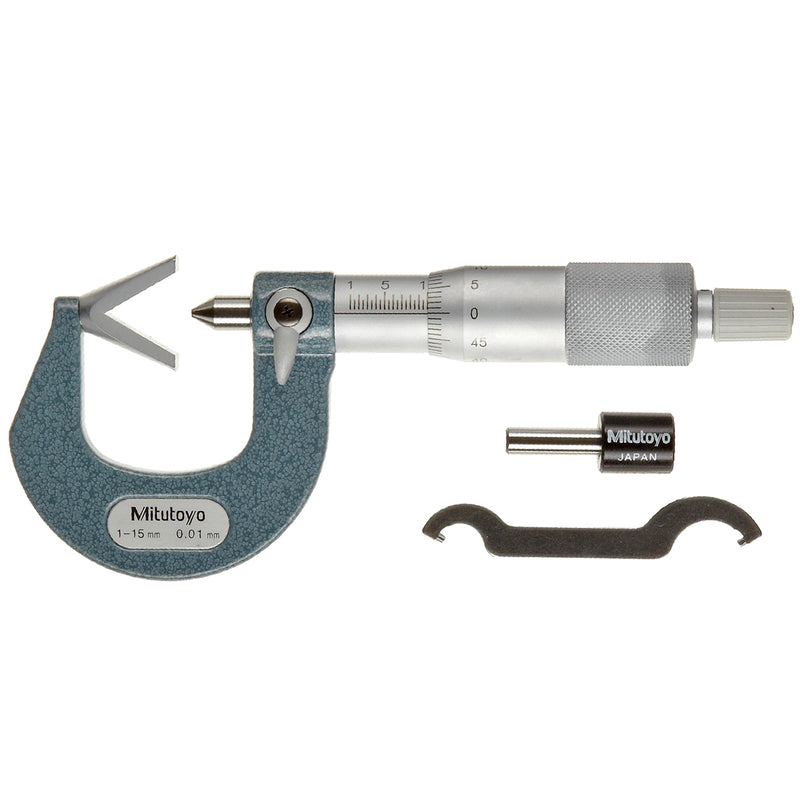

　‣　Mã 114-161　Dãy đo 1 - 15 mm　Sai số ±9 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

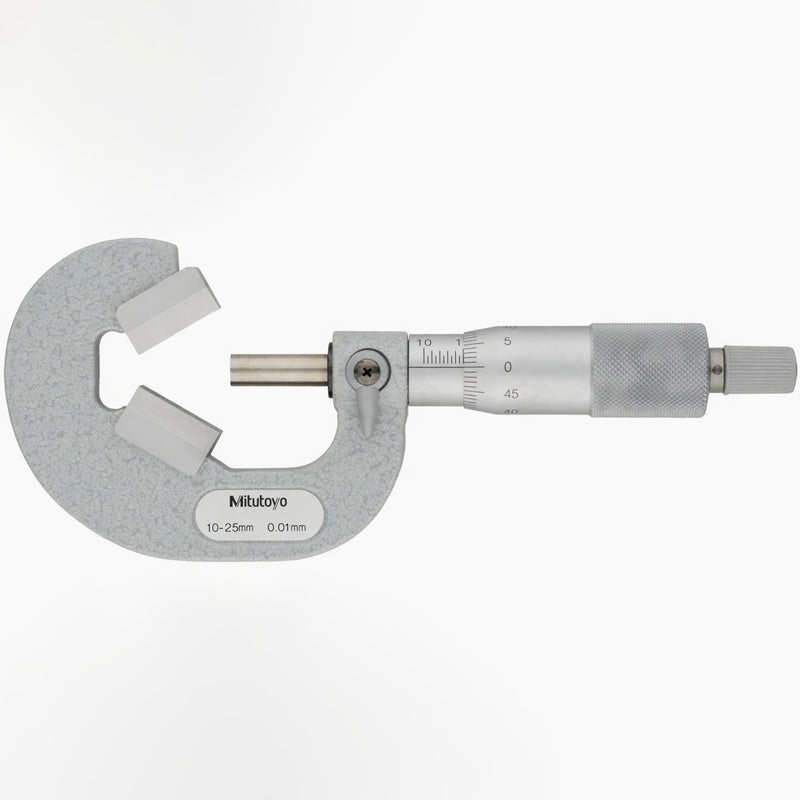

　‣　Mã 114-162　Dãy đo 10 - 25 mm　Sai số ±4 µm　V 60°　Cho lưỡi 3 cạnh (3-Flute)

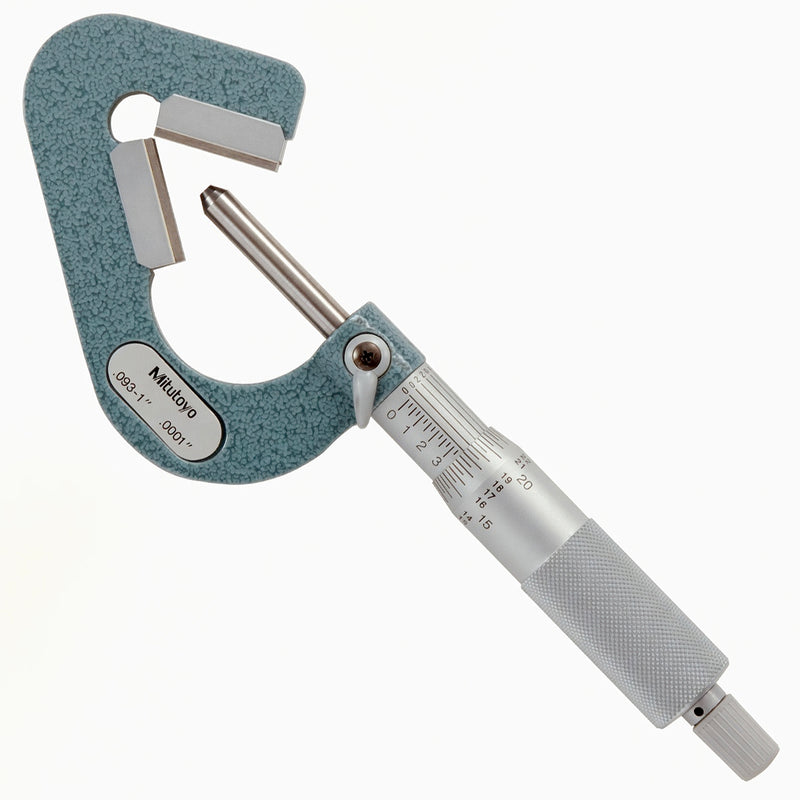

　‣　Mã 114-202　Dãy đo 0.093 - 1 in　Sai số ±0.0002 in　V 60°　Cho lưỡi 3 cạnh (3-Flute)

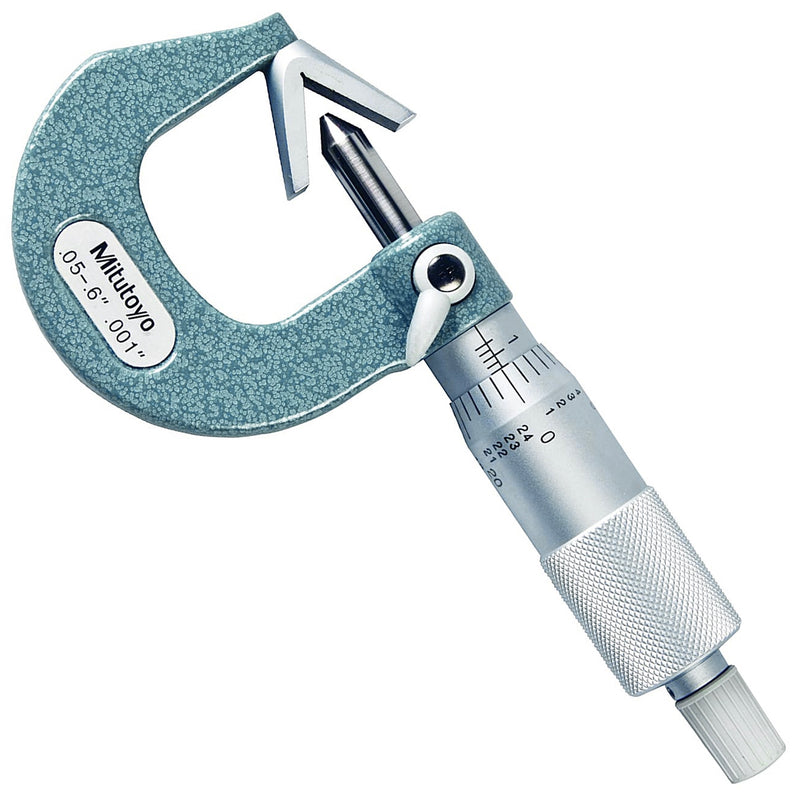

　‣　Mã 114-163　Dãy đo 0.05 - 0.6 in　Sai số ±0.0002 in　V 60°　Cho lưỡi 3 cạnh (3-Flute)

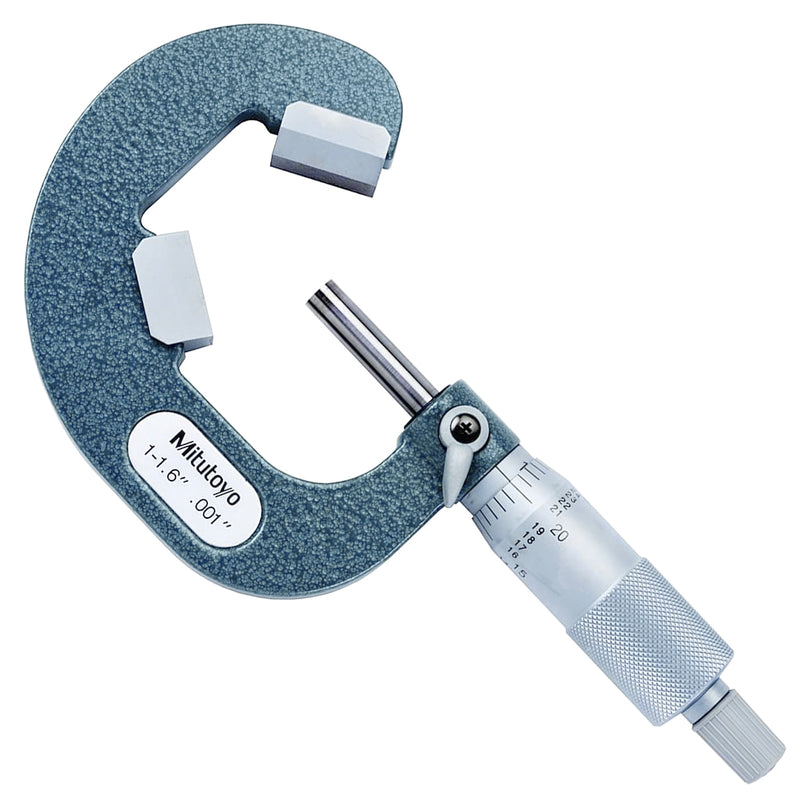

　‣　Mã 114-113　Dãy đo 1 - 1.6 in　Sai số ±0.00025 in　V 60°　Cho lưỡi 3 cạnh (3-Flute)

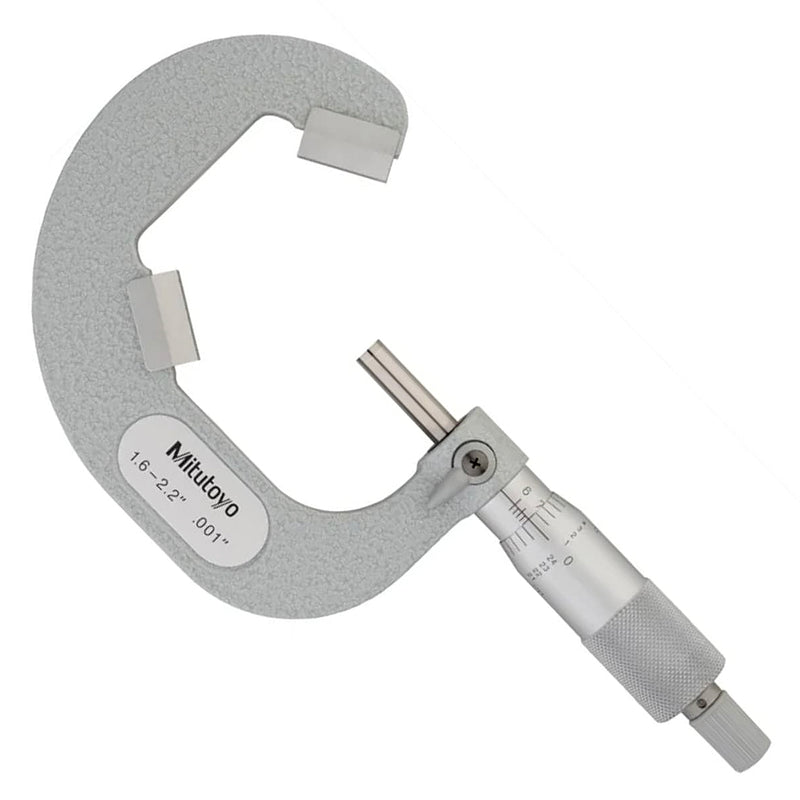

　‣　Mã 114-114　Dãy đo 1.6 - 2.2 in　Sai số ±0.0003 in　V 60°　Cho lưỡi 3 cạnh (3-Flute)
